Maksimi öljynpaine , jota saa käyttää HMV - sarjan hydraulimuttereissa on :
HMV 10-40
HMV 41-60
HMV 61-100
HMV 101-200
2. Käyttöhjeet
2.1 Mutterin kiinnittäminen
On tärkeää, että mutteri keskitetään
hyvin liitäntäkierteeseen ennen
kiertämistä, jotta etenkin suurempien
muttereiden asentaminen sujuu
helposti.
Suuria muttereita täytyy tukea
asennuksen aikana. Yksi tukemiskeino
on käyttää kuvassa 2 näkyvää työkalua
vastaavaa erikoisasennustyökalua.
Kun laakeri asennetaan holkkiin,
varmista, että holkki on suorassa, eli
että kierre on linjassa holkin uritetun
osan kanssa. Kierrevoiteluainetta on
suositeltavaa käyttää aina ennen kuin
mutteri kiinnitetään liitäntäkierteeseen.
Kierrä mutteri akseliin tai holkkiin
mutterin mukana toimitettavan
vääntökangen avulla. Työnnä vääntökanki
johonkin ulkokehällä olevista neljästä kierteettömästä reiästä tai toiseen ulkosivun rei'istä.
HMV(C) 94E -kokoisiin ja suurempiin muttereihin voidaan kiinnittää kaksi silmukkaruuvia
(DIN 580). Mutteria voidaan nostaa turvallisesti toisen tai kummankin silmukkaruuvin
avulla, kun ne on kiinnitetty asianmukaisesti.
Silmukkaruuvien koot esitetään seuraavassa taulukossa:
HMV(C) ..E mutterikoko
94-130
134-160
170-200
HMV(C) 94E -kokoisten ja suurempien muttereiden asentamisen helpottamiseksi mutterin
kehälle on merkitty nuoli, joka osoittaa kolmannen kierteen sijainnin.
168
600 bar
400 bar
300 bar
250 bar

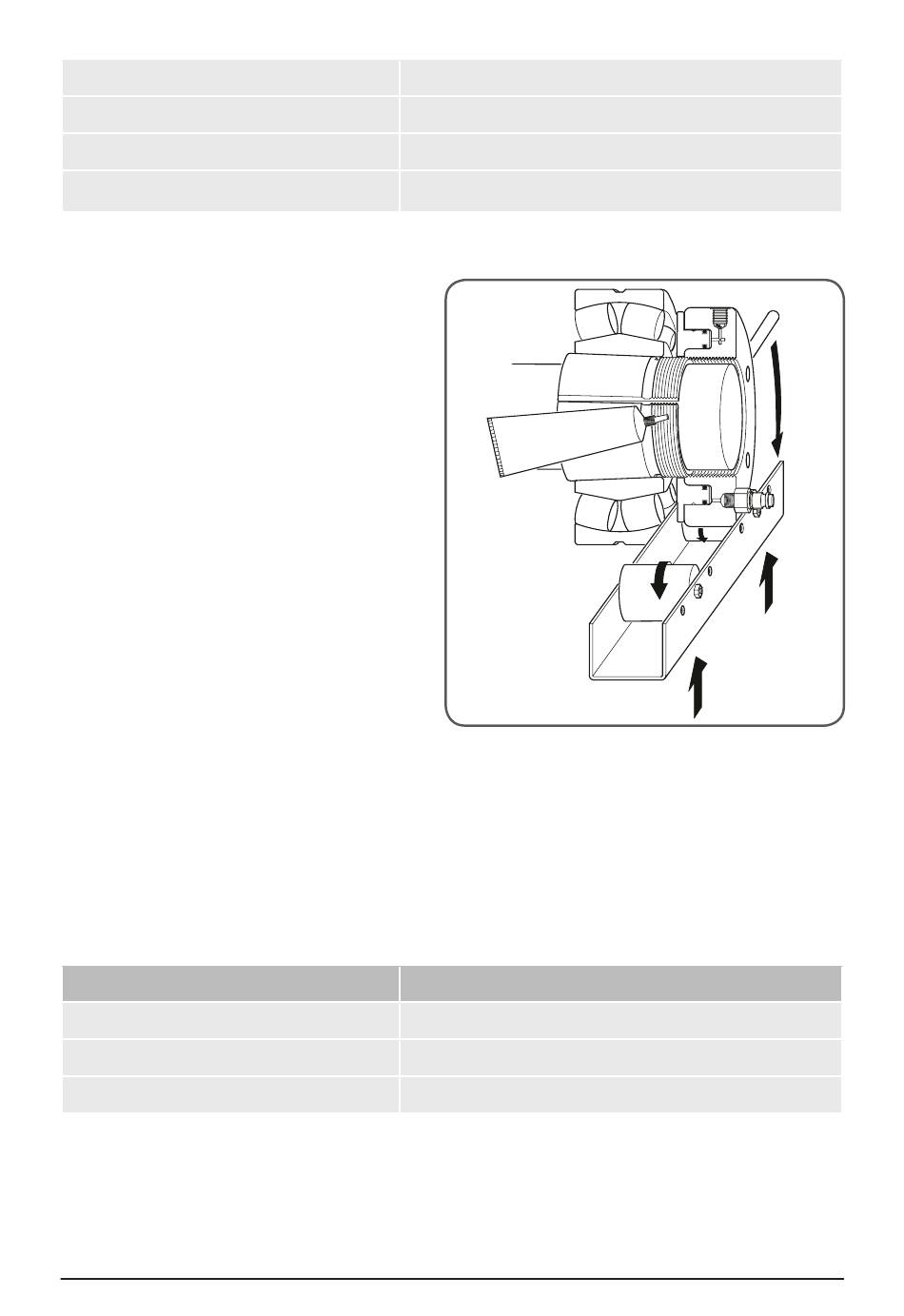

Kuva 2. Suuren hydraulimutterin tukeminen
Silmukkaruuvin kierrekoko (DIN 580)
M10
M12
M16
SKF HMV / HMVC
