Ketelaanvoervoeler
Ketelretourvoeler
Buitenvoeler
Bb
Boilervoeler (accessoire)
MCBA
Comfort
Master
Bv1/2
Aanvoervoeier groene/
rode menggroep
Mengkiep groene/
MI/2
rode groep
UWP
1/2
CV-pomp groene/
rode groep
BLP
Boilerpomp
Thermostaat
kraan
TV
groene/rode CV groep

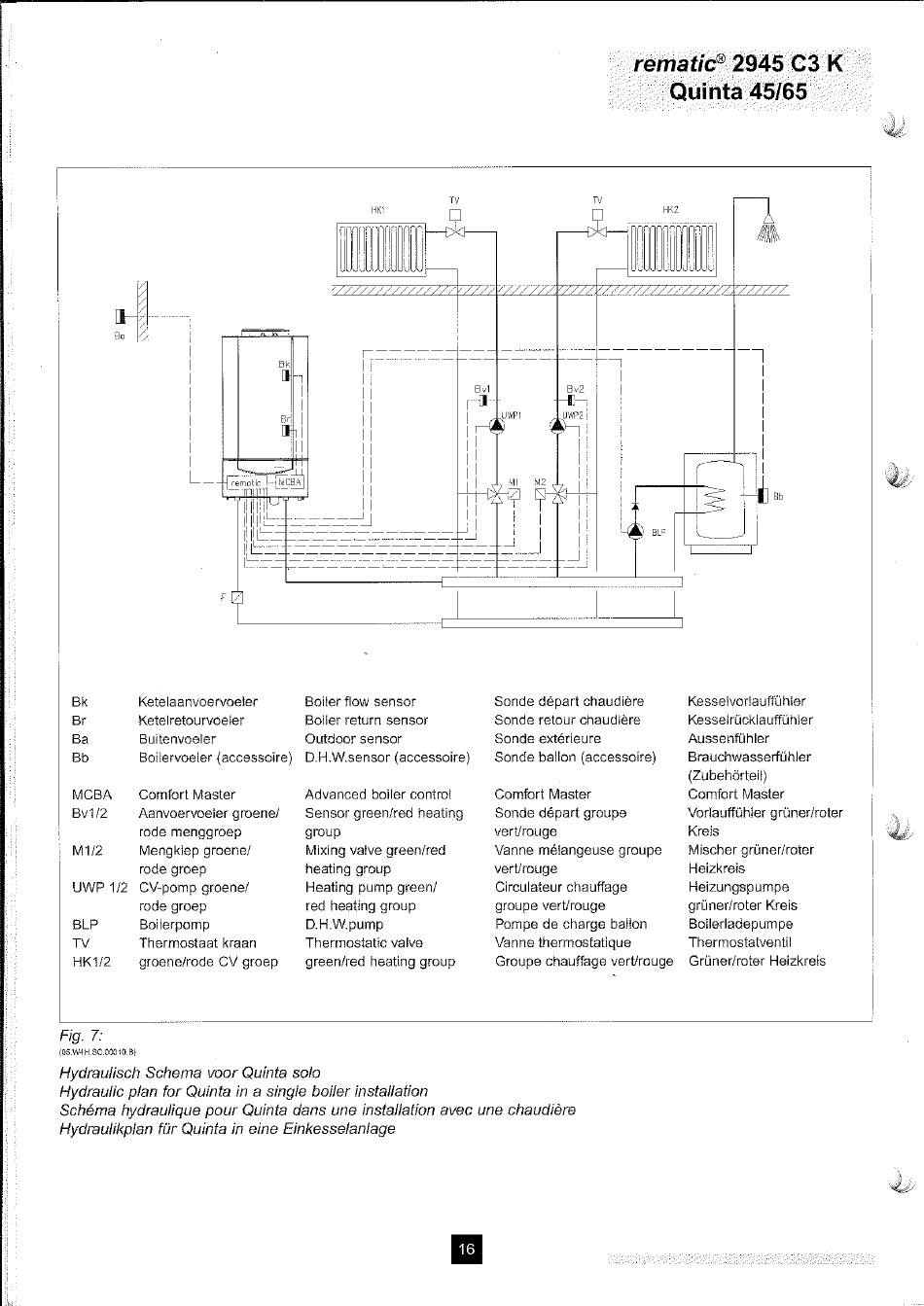

Fig. 7:
(05.W4H.sc.oooto.B}
Hydraulisch
Schema voor Quinta solo
Hydraulic plan for Quinta in a single boiler installation
Schéma hydraulique pour Quinta dans une installation avec une chaudiére
Hydraulikplan für Quinta in eine Einkesselanlage
TV
ak
Boiler
flow
sensor
Boiler
return
sensor
Outdoor
sensor
D.H.W.sensor
(accessoire)
Advanced
boiler
control
Sensor green/red heating
group
Mixing valve green/red
heating
group
Heating pump green/
red heating group
D.H.w.pump
Thermostatic
valve
green/red
heating group
rematic@
TV
Bv2
UWP2\
M2
Sonde départ chaudiére
Sonde
retour
chaudiére
Sonde
extérieure
Sonde ballon (accessoire)
Comfort
Master
Sonde départ groupe
vert'rouge
Vanne mélangeuse groupe
vert'rouge
Circulateur chauffage
groupe vert/rouge
Pompe de charge
ballon
Vanne thermostatique
Groupe chauffage vert/rouge
16
2945
C3 K
Quinta
45/65
Bb
Kesselvorlauffühler
Kesselrücklauffühier
Aussenfühler
Brauchwasserfühler
(Zubehörteil)
Comfort
Master
Vorlauffühier
grüner/roter
Kreis
Mischer grüner/roter
Heizkreis
Heizungspumpe
grüner/roter Kreis
Boilerladepumpe
Thermostatventil
Grüner/roter
Heizkreis
