34
| Zubehör
der Anschlussplatine angeschlossen ist, dann wählen Sie ANALOG EINGANG 6 > Zusatzreglertemperatur
(ECT).
6.3.2
Wassernachheizregister für Kanalmontage
Das Wasserheizregister muss im Lüftungsrohr in der Zuluft nach dem Lüf-
tungsgerät montiert werden.
• WH - Heizregister
• FPT - Frostschutzsensor
• SAT - Zulufttemperatursensor
• S - Stellantrieb für Ventil
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente/Produkt — Artikelnummer:
• VBC 125-2 Wasserheizregister PWW (2 Reihen) -
5457
• VBC 125-3 Wasserheizregister PWW (3 Reihen) -
9839
• RVAZ4 24A Stellantrieb 0-10V (S) — 9862
• ZTV 15-0,4 2-Wege-Ventil — 9829
• ZTV 15-0,6 2-Wege-Ventil — 6571
• ZTR 15-0,4 3-Wege-Ventil — 9670
• ZTR 15-0,6 3-Wege-Ventil — 6573
• Kanalsensor -30-70C (SAT) — 211524
• Anlegesensor -30-150°C (FPT) — 211523
• Transformator 24 V –202692
Installation und Anschluss
1. Wasserheizregister im Lüftungsrohr montieren. Was-
serseitige Anbindung mit 2/3-Wege-Ventil und
Stellantrieb.
Wichtig
Verwenden Sie für den Stellantrieb des
Ventils KEINE 24V DC Stromversorgung von
der Anschlussplatine aus dem
Lüftungsgerät.
2. Stellantrieb (S) an beliebigen freien Analogausgang
anschließen
3. Der Frostschutzsensor (FPT) wird am Rücklauf des Heizregisters befestigt. Verbinden Sie den FPT-Sensor mit einem
freien analogen Eingang.
4. Der interne Zulufttemperaturfühler (SAT, vorgegebener Anschluss AI2 auf der Hauptplatine) muss ersetzt werden
durch einen Kanaltemperaturfühler, der als Zubehör erhältlich ist. Ein Kanaltemperaturfühler muss nach dem Heizregi-
ster im Lüftungsrohr installiert werden. Den Kanaltemperaturfühler an Analogeingang 2 (AI2) anschließen und den in-
ternen Zulufttemperaturfühler ersetzen.
Hinweis!
Ein Kanaltemperaturfühler kann an die Analogeingänge 6-7 an der Anschlussplatine angeschlossen
werden, um einen einfacheren Zugang zu gewährleisten und dann als Zulufttemperatursensor
konfiguriert werden. Der interne Zulufttemperaturfühler muss jedoch zuerst im Bedienfeld deaktiviert
werden.

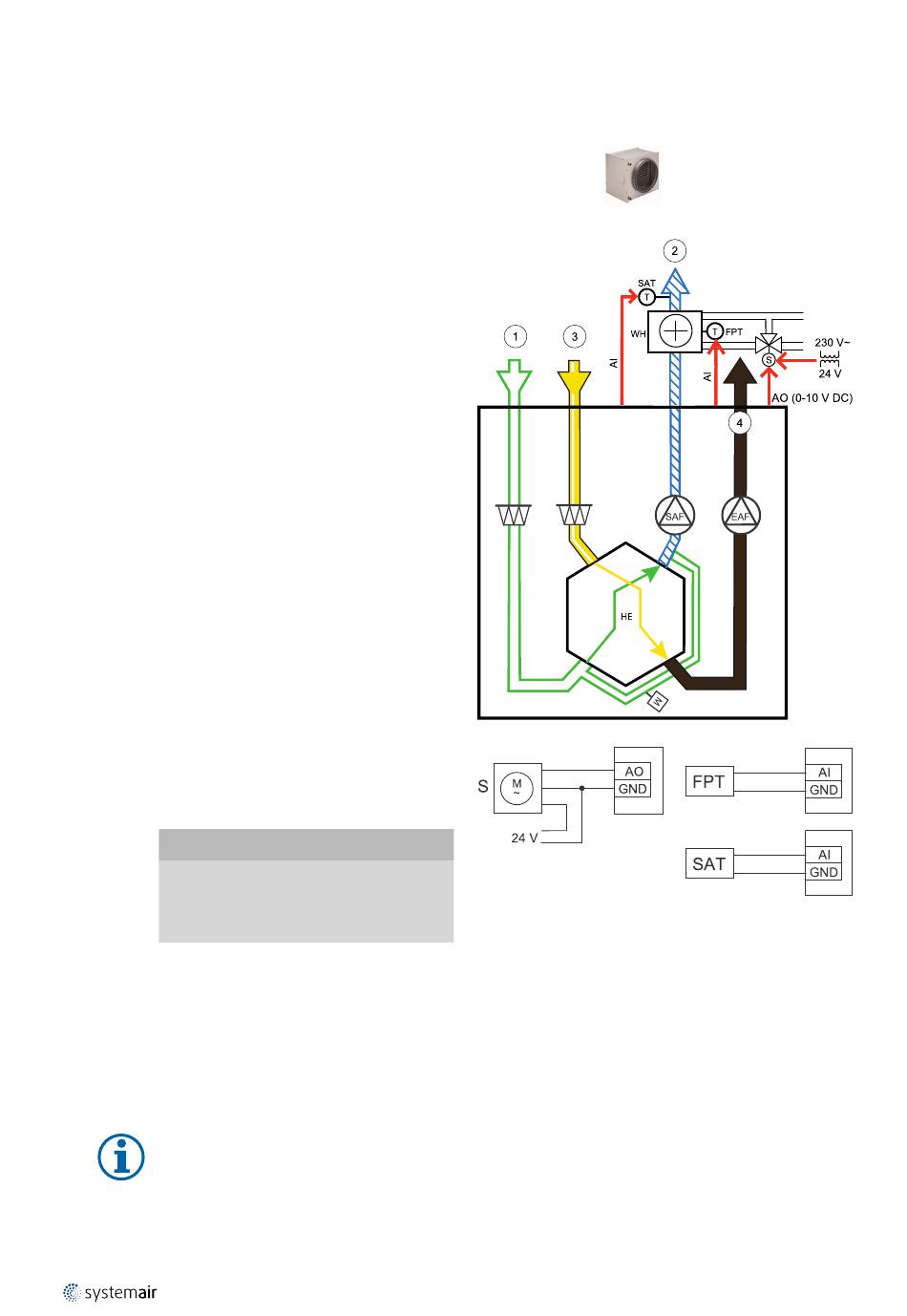

Bild 8 Anbindung Wassernachheizregister
| v1
