Warnung
• Obwohl das Gerät von der Netzversorgung getrennt wurde, besteht dennoch Verletzungsgefahr aufgrund
rotierender Teile, die noch nicht zum völligen Stillstand gekommen sind.
Wichtig
• Die Installation des Geräts und des gesamten Lüftungssystems darf nur von einer Elektrofachkraft
durchgeführt werden und hat den örtlichen Regeln und Vorschriften zu entsprechen.
• Das System sollte kontinuierlich arbeiten und nur bei Wartung/Service angehalten werden.
• Schließen Sie keine Wäschetrockner an das Lüftungssystem an
• Kanalanschlüsse/Kanalenden müssen während der Lagerung und Installation abgedeckt werden.
• Vergewissern Sie sich vor dem Starten des Geräts, dass die Filter eingebaut sind.
4.2
Energieverbrauch und Absicherung
Ventilatoren
Energieverbrauch, gesamt
Sicherung
4.3
Interne Komponenten
Position
Beschreibung
1
Ventilator, Zuluft
2
Ventilator, Abluft
3
Filter, Außenluft
4
Filter, Abluft
5
Temperatursensor, Zuluft
6
Temperatursensor, Außenluft
7
Relative Feuchtigkeits-/Ablufttemperatursensor.
8
Leiterplatte mit Klemmen
9
Wärmeübertrager
| v1
162 W
166 W
10 A
3
6
4
7
11
9

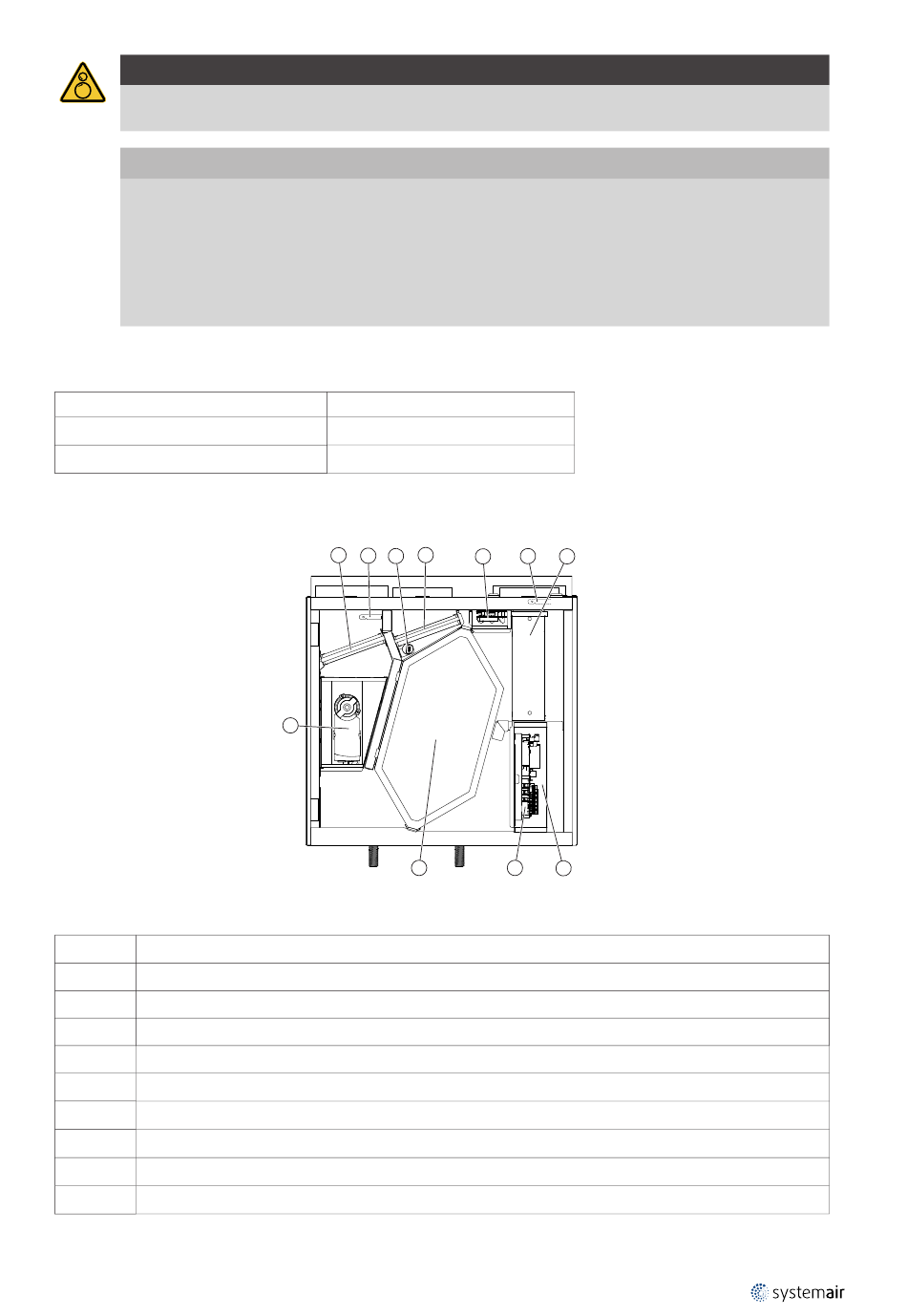

Bild 5 Interne Komponenten
10
5
1
8
2
Service |
