| Service
2. Reinigen Sie die Ventilatoren mit einem Tuch oder einer weichen Bürste. Verwenden Sie kein Wasser. Zur Beseitigung
von hartnäckigen Ablagerungen eignet sich Brennspiritus.
Lassen Sie die Ventilatoren vor dem Wiedereinbau gut trocknen.
3. Bauen Sie die Ventilatoren wieder ein. Vergessen Sie nicht, die Kabel für die Stromversorgung der Ventilatoren wie-
der anzuschließen.
4.5
Elektrischer Anschluss
Das SAVE Basic VTC 200 – 1 ist werkseitig intern
verdrahtet.
Der elektrische Anschlusskasten befindet sich oben auf
dem Gerät hinter einem Abdeckungsblech.
4.5.1
Aufbau der Hauptplatine
Das SAVE Basic VTC 200 – 1 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet.

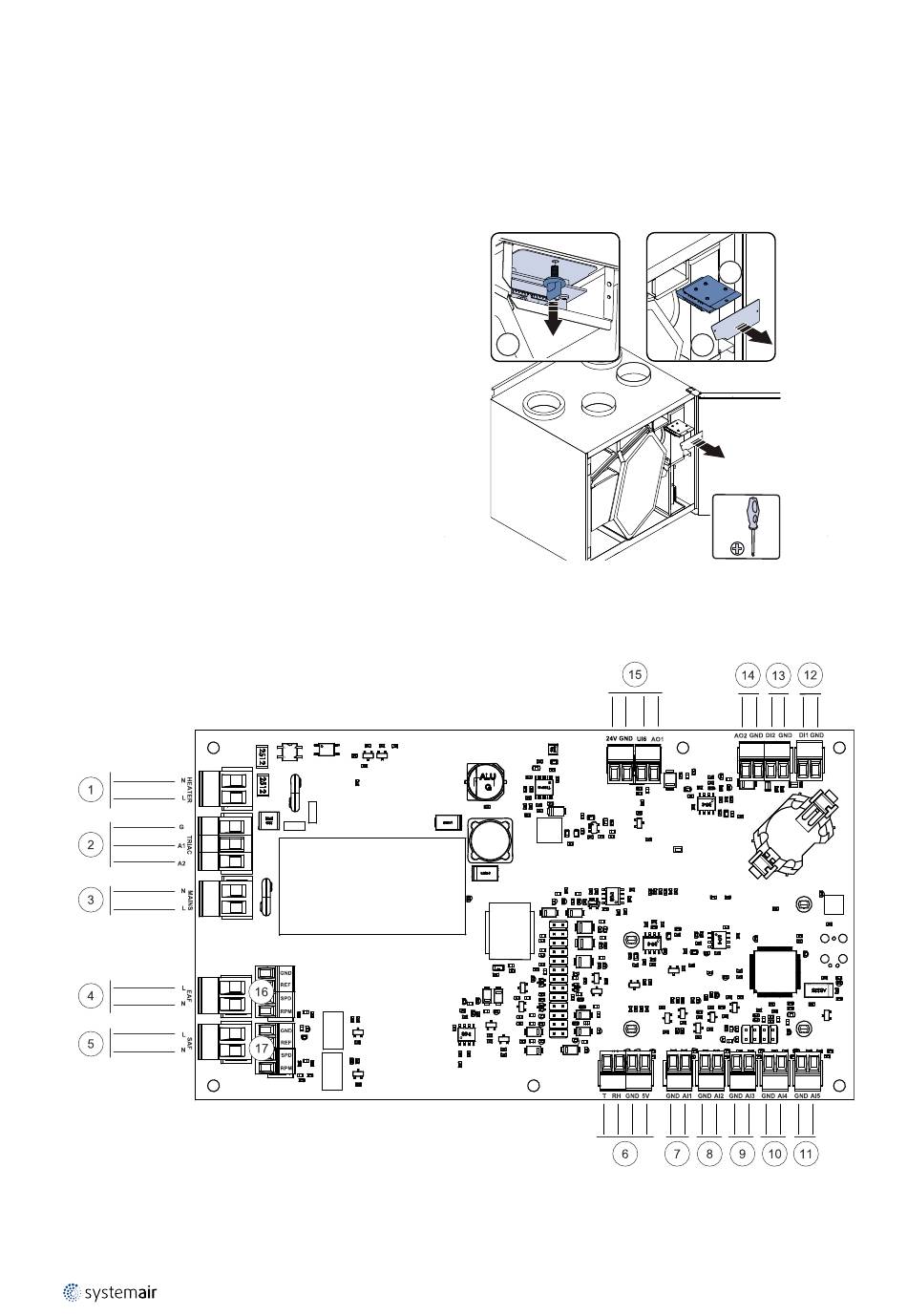

Bild 6 Anschlüsse der Hauptplatine
B
C
A
| v1
