24
| Service
10
Externe Anschlüsse
11
Enteisungsklappe
1
Die Klappe darf nicht bei Handkraft gedreht werden!
4.3.1
Beschreibung der Komponenten
4.3.1.1 Ventilatoren
Die Ventilatoren verfügen über externe EC-Motoren, die stufenlos individuell 16-100% gesteuert werden können. Die
Motorlager sind lebensdauergeschmiert und wartungsfrei. Es ist möglich, die Ventilatoren für die Reinigung zu entfer-
nen, siehe "Benutzerhandbuch" für weitere Informationen.
4.3.1.2 Filter
Der Luftfilter fängt Staub, Schimmel, Pollen und andere Schwebstoffe auf.
Verschmutzte Filter müssen ausgetauscht werden. Neue Filtersätze können Sie bei Ihrem Installateur oder Großhändler
erwerben.
4.3.1.3 Wärmetauscher
SAVE Basic VTC 200 – 1 ist mit einem Gegenstrom-Wärmetauscher ausgestattet. Aus diesem Grund wird die erforderli-
che Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss.
4.3.1.4 Hauptplatine
Die Hauptplatine steuert alle Funktionen und die Einheit.
Es ist möglich, externes Zubehör an eine freie Klemme an der Hauptplatine anzuschließen.
4.3.1.5 Anschlusskasten
Der Anschlusskasten befindet sich außerhalb der Einheit. Es enthält Anschlussplatte. Alle externen Zubehörteile können
über eine Platine mit frei konfigurierbaren Klemmen an das Gerät angeschlossen werden.
4.3.1.6 Temperaturfühler
Die Sensoren sind an die Hauptleiterplatte angeschlossen. Weitere Informationen siehe Schaltplan.
4.3.1.7 Feuchtesensor
Der Sensor für relative Feuchtigkeit (RHS/EAT) befindet sich in der Abluftkammer und ist an die Hauptplatine ange-
schlossen. Weitere Informationen siehe Schaltplan.

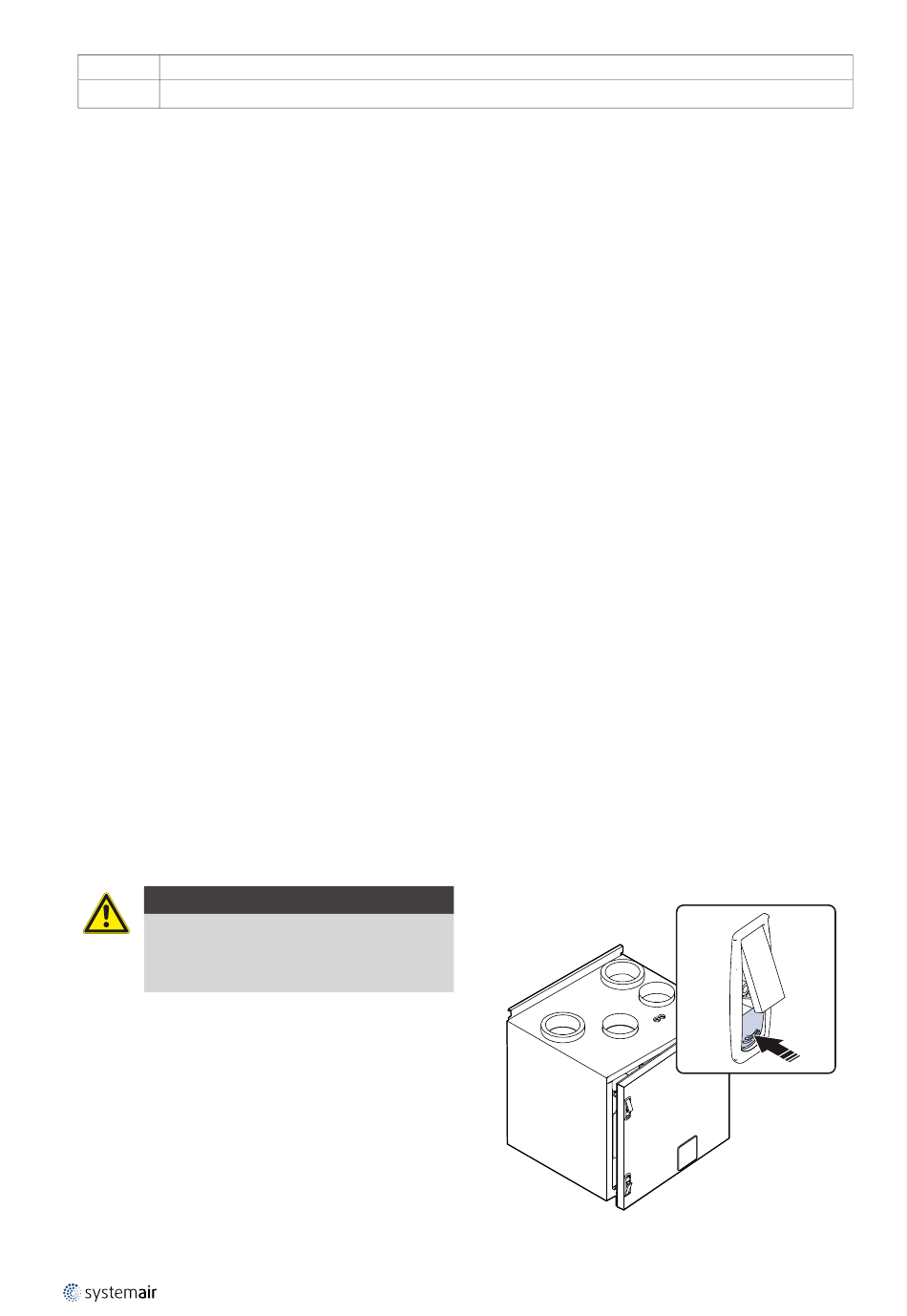

4.4
Zugreifen auf interne Komponenten
Gefahr
• Vergewissern Sie sich, dass das Gerät von
der Stromversorgung getrennt ist, bevor Sie
Wartungs- oder Elektroarbeiten
durchführen!
1
| v1
