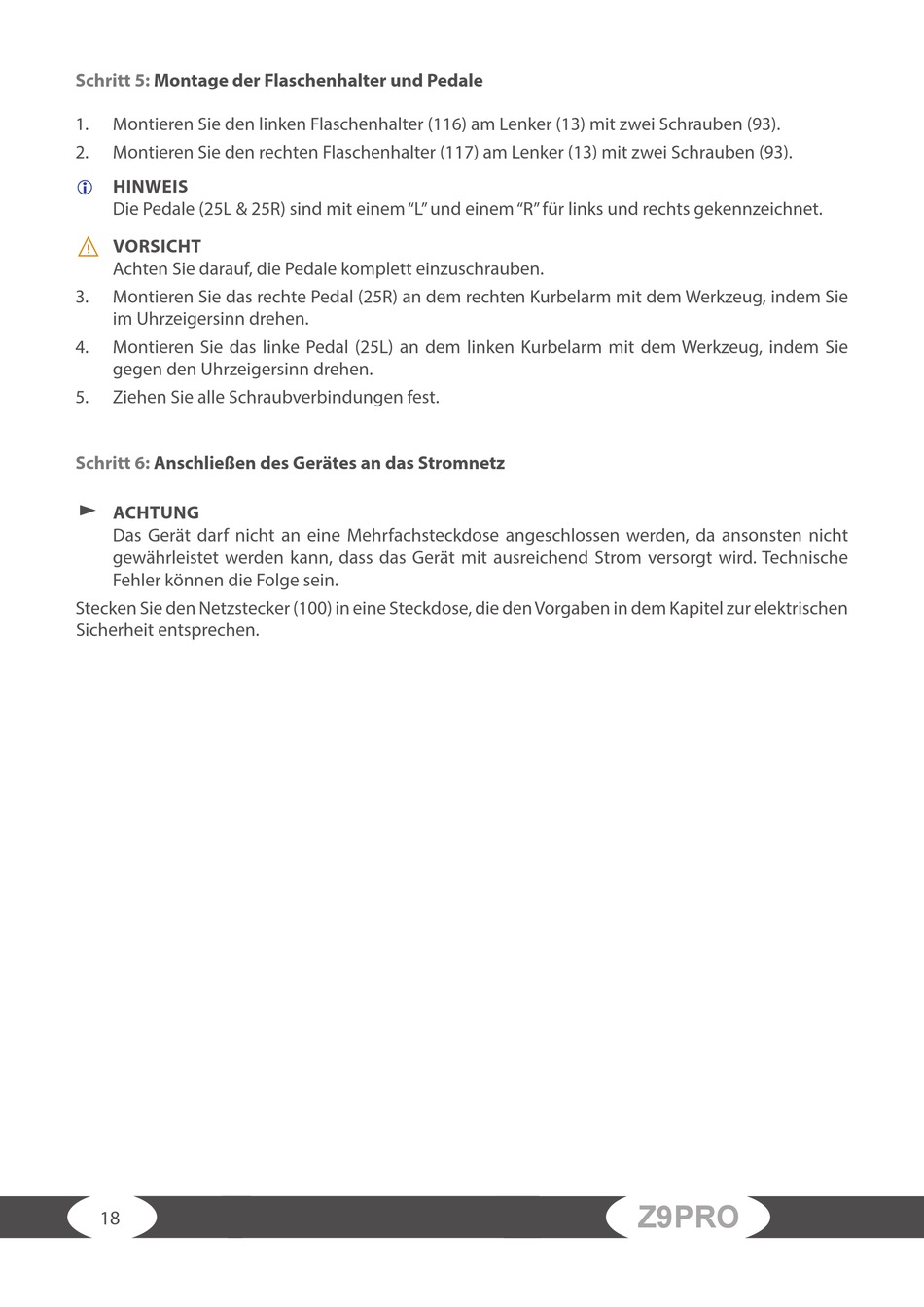

Schritt 5:
Montage der Flaschenhalter und Pedale
1.
Montieren Sie den linken Flaschenhalter (116) am Lenker (13) mit zwei Schrauben (93).
2.
Montieren Sie den rechten Flaschenhalter (117) am Lenker (13) mit zwei Schrauben (93).
HINWEIS
Die Pedale (25L & 25R) sind mit einem "L" und einem "R" für links und rechts gekennzeichnet.
⚠
VORSICHT
Achten Sie darauf, die Pedale komplett einzuschrauben.
3.
Montieren Sie das rechte Pedal (25R) an dem rechten Kurbelarm mit dem Werkzeug, indem Sie
im Uhrzeigersinn drehen.
4.
Montieren Sie das linke Pedal (25L) an dem linken Kurbelarm mit dem Werkzeug, indem Sie
gegen den Uhrzeigersinn drehen.
5.
Ziehen Sie alle Schraubverbindungen fest.
Schritt 6:
Anschließen des Gerätes an das Stromnetz
ACHTUNG
Das Gerät darf nicht an eine Mehrfachsteckdose angeschlossen werden, da ansonsten nicht
gewährleistet werden kann, dass das Gerät mit ausreichend Strom versorgt wird. Technische
Fehler können die Folge sein.
Stecken Sie den Netzstecker (100) in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen
Sicherheit entsprechen.
18
Z9PRO
