mindestens 60°C ein; der eingestell-
te Temperaturwert kann anhand des
Thermometers (4) kontrolliert werden;
– stellen Sie die Temperatur des
Sanitärwassers mithilfe
Boilerthermostats (6) ein; der einge-
stellte Temperaturwert kann anhand
des Thermometers (7) kontrolliert wer-
den.
3.2.2 Sicherheitsaquastat (Abb. 7)
Sobald die Temperatur im Kessel
über 100°C ansteigt, schaltet der
Sicherheitsaquastat, der eine manuelle
Resetfunktion hat (2), sich ein, wodurch
der Brenner unverzüglich erlischt. Um den
Kessel wieder in Betrieb zu nehmen, müs-
sen Sie die schwarze Kappe abschrauben
und auf den Knopf drücken, der sich darun-
ter befindet.
Wenn das häufig vorkommt, müssen Sie
sich an einen anerkannten Fachmann
wenden, der den Kessel kontrollieren
muss.
3.2.3 Füllen der Anlage
Überprüfen Sie von Zeit zu Zeit, ob der
Hydrometer (13 Abb. 2) bei kalter Anlage
Druckwerte zwischen 1 und 1,2 bar (98
und 117.6 kPa) aufweist. Wenn der Druck
unter 1 bar (98 kPa) liegt, müssen Sie das
beheben.
3.2.4 Ausschalten des Kessels (Abb. 7)
Wenn Sie den Kessel vorübergehend
ausschalten wollen, müssen Sie die
Stromversorgung unterbrechen, indem Sie
auf den Hauptschalter (1) drücken. Wenn
der Kessel längere Zeit unbenutzt bleiben
des wird, müssen folgende Schritte ausgeführt
werden:
– stellen Sie den Hauptschalter der Anlage
auf AUS;
– drehen Sie die Brennstoff- und
Wasserhähne der Heizungsanlage zu;
– entleeren Sie die Heizungsanlage, wenn
Frostgefahr besteht.
3.3 JÄHRLICHE REINIGUNG
Der Generator muss einmal jährlich
gewartet werden, diese Wartung muss
durch einen anerkannten technischen
Service durchgeführt werden. Bevor
die Reinigungs- und Wartungsarbeiten
begonnen werden, muss das Gerät erst
von der Stromversorgung abgeschlossen
werden.
3.3.1 Rauchgasseite
des Kessels (Abb. 8)

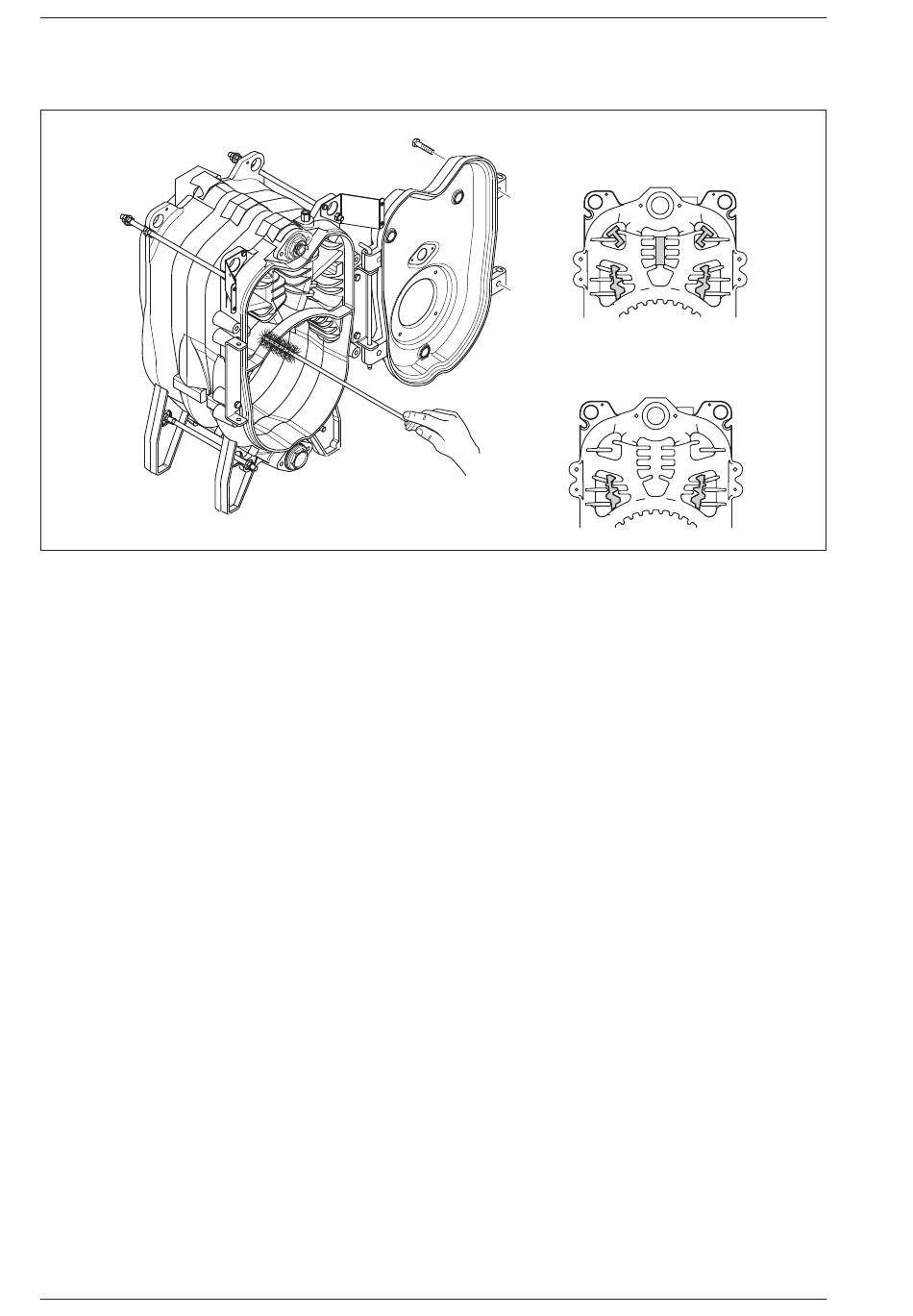

Zur Reinigung der Rauchgasdurchlässe
müssen die Schrauben, mit denen die Tür
am Kesselkörper befestigt ist, entfernt wer-
den. Danach müssen die Innenflächen und
das Rauchgasrohr mit einer Spezialbürste
sorgfältig gereinigt und alle Rückstände
entfernt werden.
Nach der Wartung müssen bei die
Turbulatoren, die zuvor ausgebaut wur-
den, wieder an die ursprüngliche Position
gebracht werden.
Beim Modell "ESTELLE ErP" werden die
Wartungsarbeiten ausgeführt, ohne dass
RONDO' 3/4 OF
4 ErP
ESTELLE 3/4 OF
RONDO' 5/6 OF
5 ErP - 6 ErP
ESTELLE 5/6 OF
der Brenner entfernt wird.
3.3.3 Demontage Mantel (Abb. 10)
Die Demontage der Bauteile des
Kesselmantels muss folgendermaßen vor-
genommen werden (Abb. 10):
– entfernen Sie den Deckel (12), der mit
Steckstiften befestigt ist;
– das vordere Paneel (8) abnehmen, das
mit Steckstiften an den Seitenteilen be-
festigt ist;
– demontieren Sie die Bedienungstafel (9),
die mit vier Blechschrauben an den Sei-
tenplatten befestigt ist;
– entfernen Sie die hinteren Platten (6)
und (7), die mit zehn Blechschrauben an
den Seitenplatten befestigt sind;
– demontieren Sie die linke Seitenplatte
(3), indem Sie die Schrauben, mit denen
sie am oberen Bügel (5) befestigt ist, lö-
sen und die Schraube entfernen, mit der
sie am unteren Bügel (1) befestigt ist;
– demontieren Sie die rechte Seitenplatte
(4) auf dieselbe Weise.
3.3.4 Funktionsstörungen
Im folgenden werden einige Ursachen und
Lösungsvorschläge für einige Störungen
angeführt, die eventuell auftreten können
und zum Ausfall oder einer verringerten
Funktion des Kessels führen können. Eine
Funktionsstörung bewirkt in den mei-
sten Fällen, dass die Warnleuchte des
Steuerungs- und Kontrollautomats, die auf
eine Störung hinweist, aufleuchtet.
Wenn diese Warnleuchte aufleuchtet, kann
der Brenner erst wieder funktionieren,
nachdem der Entriegelungsknopf ganz ein-
