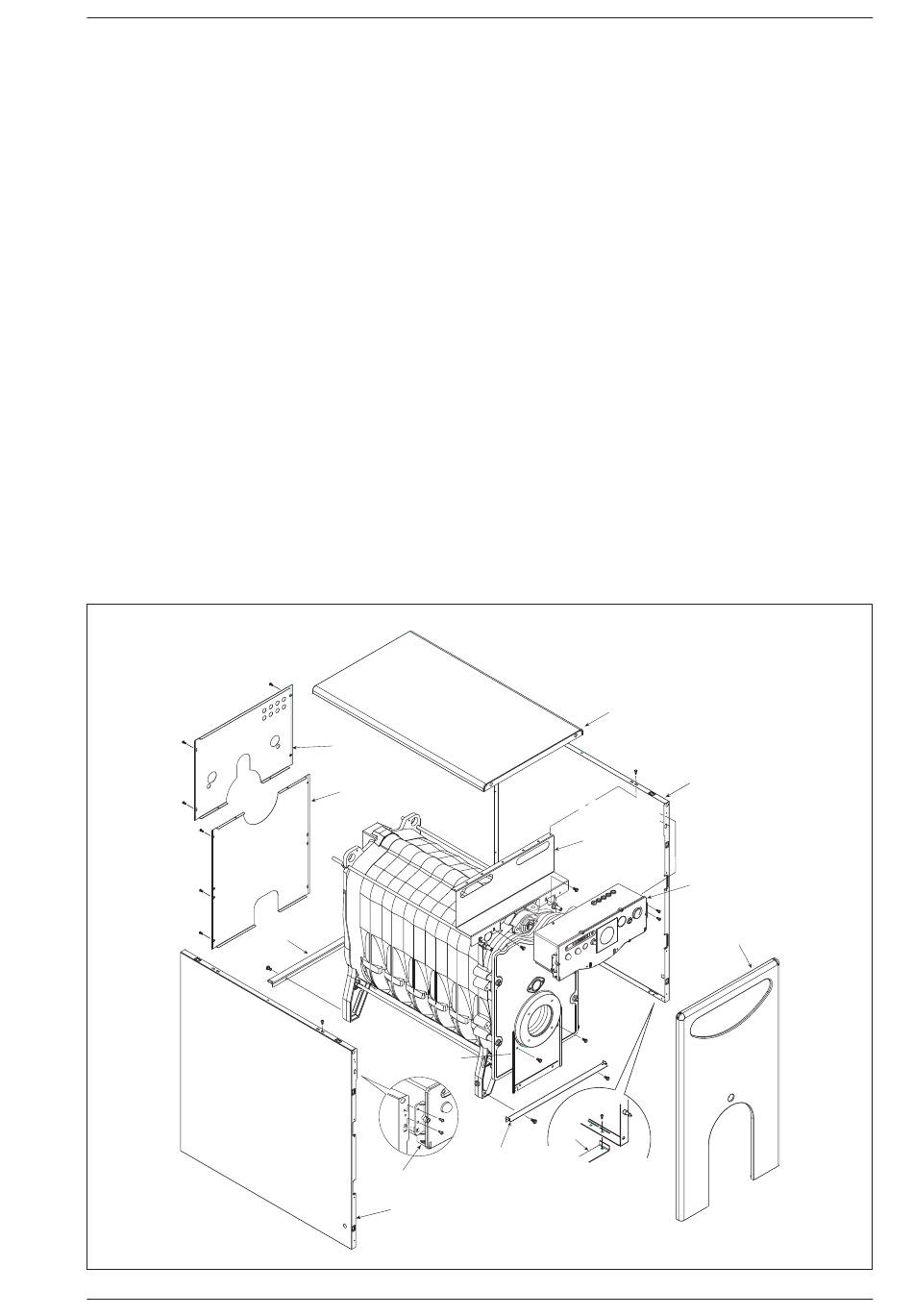

2.5 MONTEREN VAN DE
MANTEL "RONDÒ ErP" (fig. 5)
De mantel en het instrumentenbord wor-
den in aparte kartonnen verpakkingen
afgeleverd. In de verpakking van de mantel
bevindt zich het zakje met de documenta-
tie van de verwarmingsketel en de reeds
geprepareerde glaswol om het gietijzeren
verwarmingslichaam te isoleren. Om de
onderdelen van de mantel te monteren
volgt u de onderstaande richtlijnen (fig. 5):
– bevestig de onderste voorste beugel (1)
en de achterste beugel (2) met de vier
meegeleverde zeskantschroeven aan de
koppen;
– breng de bovenste beugel (5) aan en
maak deze met de twee zeskantschroe-
ven aan het voorste kopstuk vast;
– isoleer het gietijzeren verwarmingsli-
chaam met de glaswol en zet dit met de
twee meegeleverde veren vast;
– monteer het paneel (11) met de ze-
skantschroeven die reeds aan de deur
van de verbrandingskamer bevestigd
zijn;
– monteer het linker zijpaneel (3) en het
rechter zijpaneel (4) door ze op de lipjes
die in de beugels (1 - 2) aangebracht zijn
74
te plaatsen;
– zet de zijpanelen met de vier meegele-
verde zelftappende schroeven aan de
beugels (5 - 1) vast;
– maak de beide achterpanelen (6) en (7)
met de tien meegeleverde zelftappende
schroeven aan de zijpanelen vast;
– monteer het bedieningspaneel (9) en doe
de beide onderste lipjes van het paneel
in de afvoeren die in de zijpanelen aan-
gebracht zijn en maak het paneel met
de 4 meegeleverde zelftappende schro-
even vast. Voordat u dit doet moet u de
capillairs van de beide thermostaten
en van de thermometer uitrollen en de
betreffende voelers in de sondehuls (10)
steken; zet vervolgens alles vast met de
borgveer van de capillairs;
– monteer het voorpaneel (8) en maak dit
met de steekpennen aan de zijpanelen
vast;
– voltooi de montage door de deksel (12)
door middel van steekpennen aan de
zijpanelen vast te maken.
OPMERKING: Het "Testcertificaat" dat
zich in de verbrandingskamer bevindt
dient bij de documentatie van de verwar-
mings-ketel te worden bewaard.
6
7
2
11
9
3
2.6
De ketel is voorzien van een stroomsnoer
en dient te worden gevoed met een eenfa-
sige spanning van 230V - 50Hz met behulp
van een door zekeringen beveiligde hoofd-
schakelaar.
De kamerthermostaat (die niet wordt mee-
geleverd) die noodzakelijk is voor het ver-
krijgen van een betere temperatuurrege-
ling, dient te worden aangesloten zoals
aangeduid op de schema's (fig. 6) en nadat
de oorspronkelijke brug is verwijderd.
Sluit vervolgens de bijgeleverde voedings-
kabel van de brander en van de circulatie-
pomp van de installatie aan.
OPMERKINGEN: Het toestel moet op een
deugdelijk geaard stopcontact aangeslo-
ten worden.
De fabrikant wijst alle aansprakelijkheid
af voor ongevallen die het gevolg zijn van
het niet aarden van de ketel.
Alvorens welke werkzaamheden dan ook
aan het elektrische schakelpaneel uit te
voeren moet eerst de elektrische stro-
omtoevoer uitgeschakeld worden.
12
5
1
1
ELEKTRISCHE
AANSLUITING
(fig. 6)
4
9
8
Fig. 5
