– die Platte (11) mit den bereits an der Tür
der Verbrennungskammer angebrach-
ten Sechskantschrauben montieren;
– montieren Sie die linke Seitenplatte (3)
und die rechte Seitenplatte (4), indem Sie
sie auf die Lippen setzen, die an den Bü-
geln (1-2) angebracht sind;
– befestigen Sie die Seitenplatten mit den
vier mitgelieferten Blechschrauben an
den oberen Bügeln (5 - 1);
– befestigen Sie die beiden hinteren Plat-
ten (6) und (7) mit den zehn mitgeliefer-
ten Blechschrauben an den Seitenplat-
ten;
– montieren Sie die Bedienungstafel (9),
indem Sie die beiden unteren Lippen
der Tafel in die Rinnen setzen, die in den
Seitenplatten vorgesehen sind, und be-
festigen Sie die Tafel mit den vier mitge-
lieferten Blechschrauben.
Bevor Sie das tun, müssen Sie die Kapil-
laren der beiden Thermostaten und des
Thermometers ausrollen und die jewei-
86
ligen Sensoren in die Sondenhülse (10)
einführen; machen Sie danach alles mit
der Federklammer der Kapillaren fest;
– montieren Sie die vordere Platte (8) und
befestigen Sie sie mit den Steckstiften
an den Seitenplatten;
– schließen Sie die Montage ab, indem Sie
den Deckel (12) mit den Steckstiften an
den Seitenplatten befestigen.
HINWEIS: Das "Testzertifikat", das sich in
der Verbrennungskammer befindet, muss
bei der Dokumentation des Heizkessels
aufbewahrt werden.
2.6
ELEKTROANSCHLUSS (Abb. 6)
Der Kessel ist mit einem Stromkabel aus-
gestattet und muss mithilfe eines durch
Sicherungen geschützten Hauptschalters
mit einer einphasigen Spannung von 230
V - 50 Hz gespeist werden.
6
7
2
9
3
5
11
1
1
Der R aumthermostat ( nicht i m L ieferumfang
enthalten), der zum Erreichen einer besse-
ren Temperaturregelung erforderlich ist,
muss so angeschlossen werden, wie das
auf den Schaltplänen (Abb. 6) dargestellt
ist und nachdem die ursprüngliche Brücke
entfernt wurde. Schließen Sie danach
das mitgelieferte Versorgungskabel des
Brenners und der Umwälzpumpe der
Anlage an.
HINWEIS: Der Hersteller weist jegliche
Verantwortung für Unfälle zurück, die auf
einen nicht geerdeten Kessel zurückzu-
führen sind.
2.6.1
Elektrischer Anschluss
an die Boilereinheit (Abb. 6/a)
Der elektrische Anschluss des Kessels
an die Boilereinheit wird folgendermaßen
bewerkstelligt:
12
4
9
8

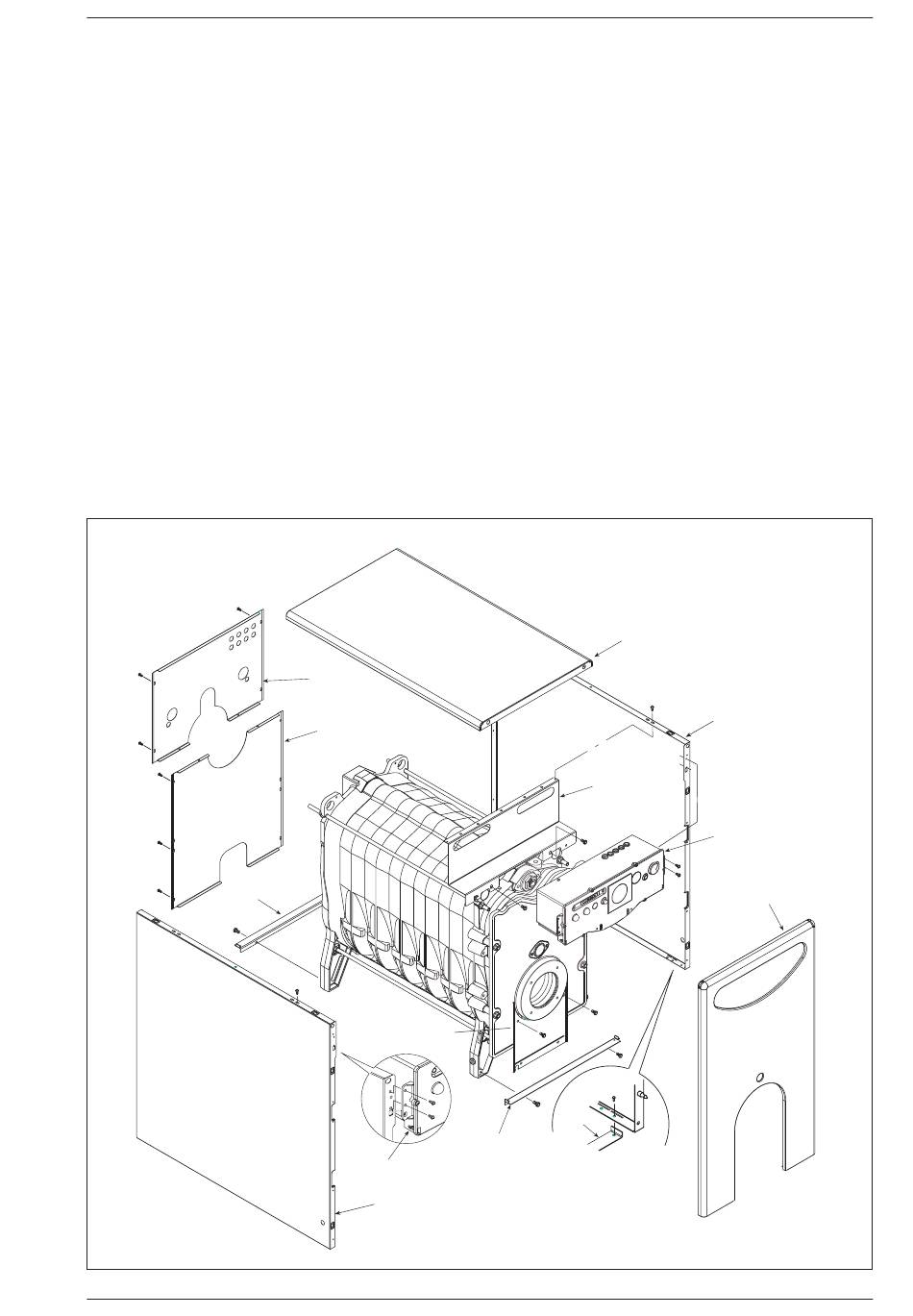

Abb. 5
