1.6
VERBRENNUNGSKAMMER

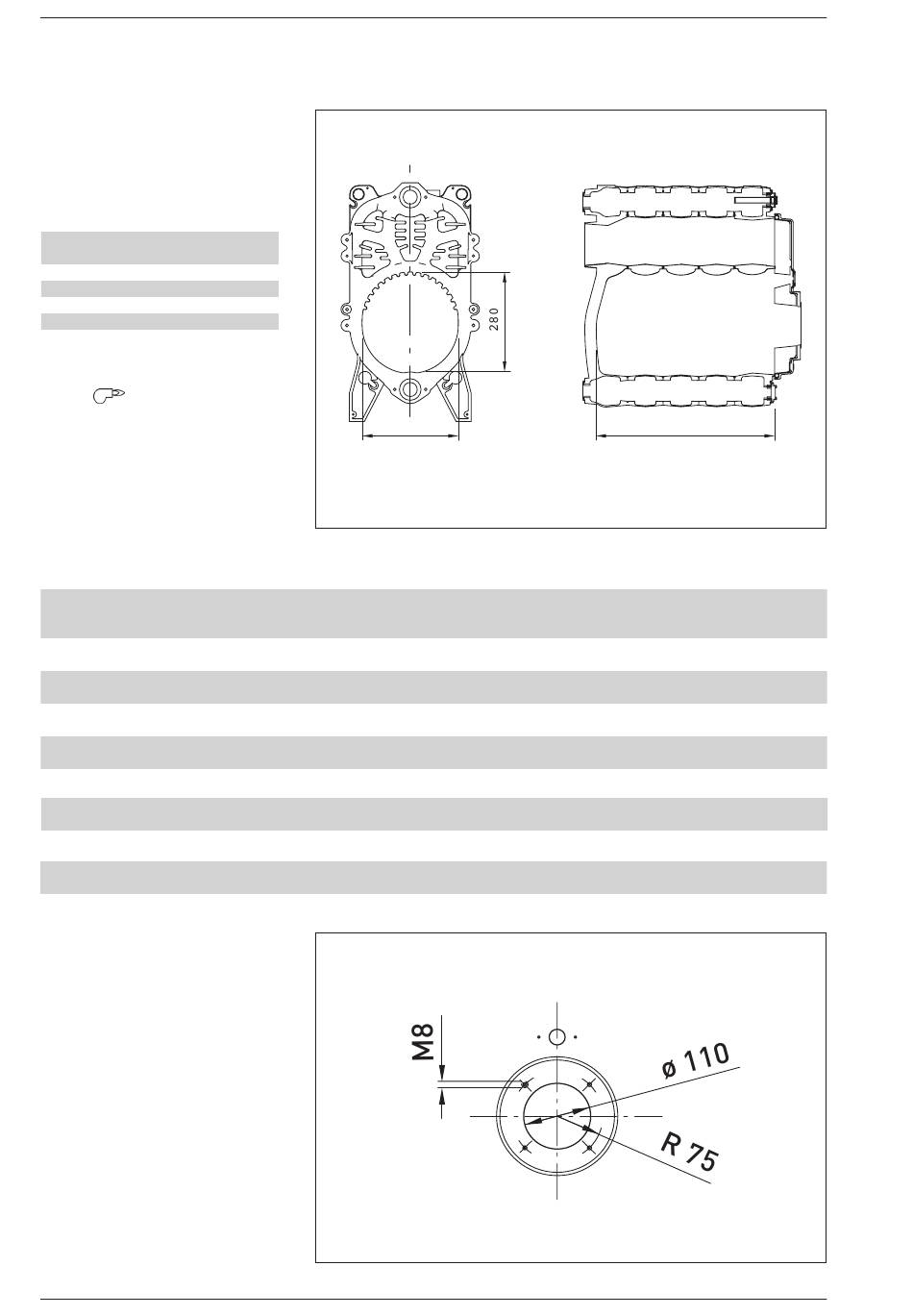

(fig. 3)
Die Verbrennungskammer hat einen
direkten Durchlass und entspricht
der Norm EN 303-3 Beilage E. Die
Abmessungen entnehmen Sie bitte Abb. 3.
L
mm
Rondò/Estelle 4 ErP
405
Rondò/Estelle 5 ErP
505
Rondò/Estelle 6 ErP
605
Rondò/Estelle 7 ErP
705
1.7
BRENNER DIE MIT DEM KESSEL
KOMBINIERT WERDEN KÖNNEN
(
EN 267)
Im allgemeinen wird empfohlen dafür
Sorge zu tragen, dass der Heizölbrenner,
der mit dem Kessel kombiniert werden
kann, mit Einspritzdüsen mit Sprühdüsen
vom Typ halbvoll ausgestattet ist. Unter
1.7.1 sind die Brennertypen aufgeführt, mit
den die Kessel getestet würden.
1.7.1
Brenner von "SIME"
Art.-Nr.
Rondò/Estelle 4 ErP
8099170
Rondò/Estelle 5 ErP
8099171
Robdò/Estelle 6 ErP
8099950
Rondò/Estelle 7 ErP
8099950
Rondò/Estelle 4 ErP
Rondò/Estelle 5 ErP
Robdò/Estelle 6 ErP
8099157
Rondò/Estelle 7 ErP
8099158
1.7.2
Montage des Brenners
(Abb. 4)
Die Kesseltür ist bereits für die Montage
des Brenners vorbereitet (Abb. 4).
Die Brenner müssen so geregelt werden,
dass das CO
mit dem Wert übereinstimmt,
2
der in Punkt 1.3 angegeben ist, wobei eine
Toleranz von ± 5% möglich ist.
Volumen
dm
3
24,0
30,5
37,0
43,5
Modell
Düse
ø
FUEL 25 ErP
0,55
FUEL 35 ErP
0,65
MACK 6
1,00
MACK 6
1,10
MACK 6
1,00
MACK 7
1,25
270
Zerstäubungs-
Pumpe-druk
winkel
bar
60°S
12,5
80°S
13,0
60°W
11,2
60°W
11,8
80°HF
12,0
80°HF
11,2
L
Abb. 3
Klasse
Aufgenommene
NOx
elektrische Leistung
W
1
175
1
195
1
151
1
151
3
260
3
260
Abb. 4
