raudées livrées avec l'appareil;
– monter le panneau de commande (9)
en introduisant les deux languettes
inférieures du panneau sur les évacua-
tions des côtés et les fixer à l'aide des
4 vis taraudées livrées avec l'appareil.
Avant d'effectuer cette opération, dérou-
ler les capillaires des deux thermostats
et du thermomètre en introduisant leurs
sondes dans la gaine (10); bloquer le tout
par le biais du ressort de blocage des ca-
pillaires de la gaine;
– monter le panneau avant (8) en le fixant
aux côtés par le biais de chevilles enca-
strées;
– achever le montage en fixant le couver-
cle (12) sur les côtés par le biais de che-
villes à enclenchement.
NOTE: Dans les documents de la chau-
dière, conserver le "Certificat d'essai"
RONDO'/ESTELLE 4-5 ErP

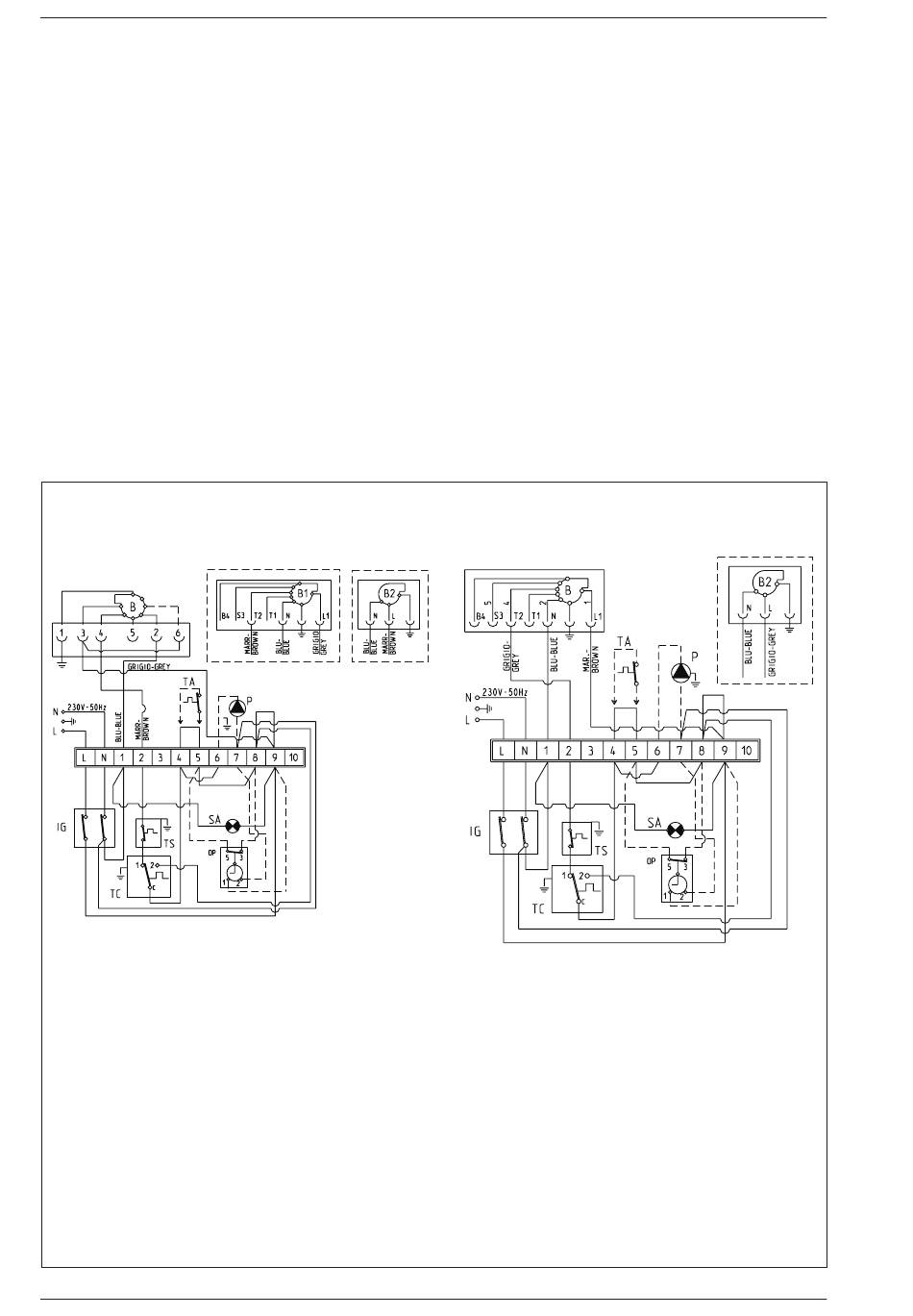

LEGENDE
L
Ligne
N
Neutre
IG
Interrupteur général
TS Aquastat de sécurité
TC Aquastat chaudière
SA Diode verte présence tension
P
Pompe installation
B
Brûleur du type à alimentation permanente SIME
(optionnel)
B1 Brûleur du type à alimentation permanente
(non inclus dans la fourniture)
inséré dans la chambre de combustion.
2.6
BRANCHEMENT ELECTRIQUE
(fig. 6)
La chaudière est munie d'un câble élec-
trique d'alimentation et doit être alimentée
avec une tension monophasé de 230V -
50Hz par l'intermédiaire d'un interrup-
teur général protégé par des fusibles. Le
thermostat d'ambiance, nécessaire pour
obtenir une meilleure régulation de la tem-
pérature, devra être relié comme indiqué
sur les schémas (fig. 6). Raccorder ensuite
le câble d'alimentation du brûleur et de la
pompe de circulation du système fournis à
la livraison.
REMARQUE: L'appareil doit être relié à
une installation de mise à la terre effica-
RONDO'/ESTELLE 6-7 ErP
B2 Brûleur du type à alimentation directe
(non inclus dans la fourniture)
TA Thermostat d'ambiance
OP Horloge programmateur (optionnel)
NOTE: Lors de l'installation du TA il faut enlever le pontage
entre les bornes 4-5.
En reliant l'horloge programmateur (OP), retirer le pont
entre les bornes 5-8.
ce. Le fabricant décline toute responsabi-
lité pour eventuels accidents dus à la non
mise à terre de la chaudière.
Avant de procéder à toute opération sur le
tableau électrique, débrancher l'alimen-
tation électrique.
2.6.1
Branchement électrique
au ballon (fig. 6/a)
Pour effectuer la connexion électrique de
la chaudière au ballon, effectuer les opéra-
tions suivantes:
– enlever le couvercle jaquette de la chau-
dière ainsi que la protection arrière du
panneau de commande pour accéder au
bornier de la chaudière;
– raccorder les câbles en suivant les in-
dications reportées sur le schéma (fig.
6/a).
Fig. 6
