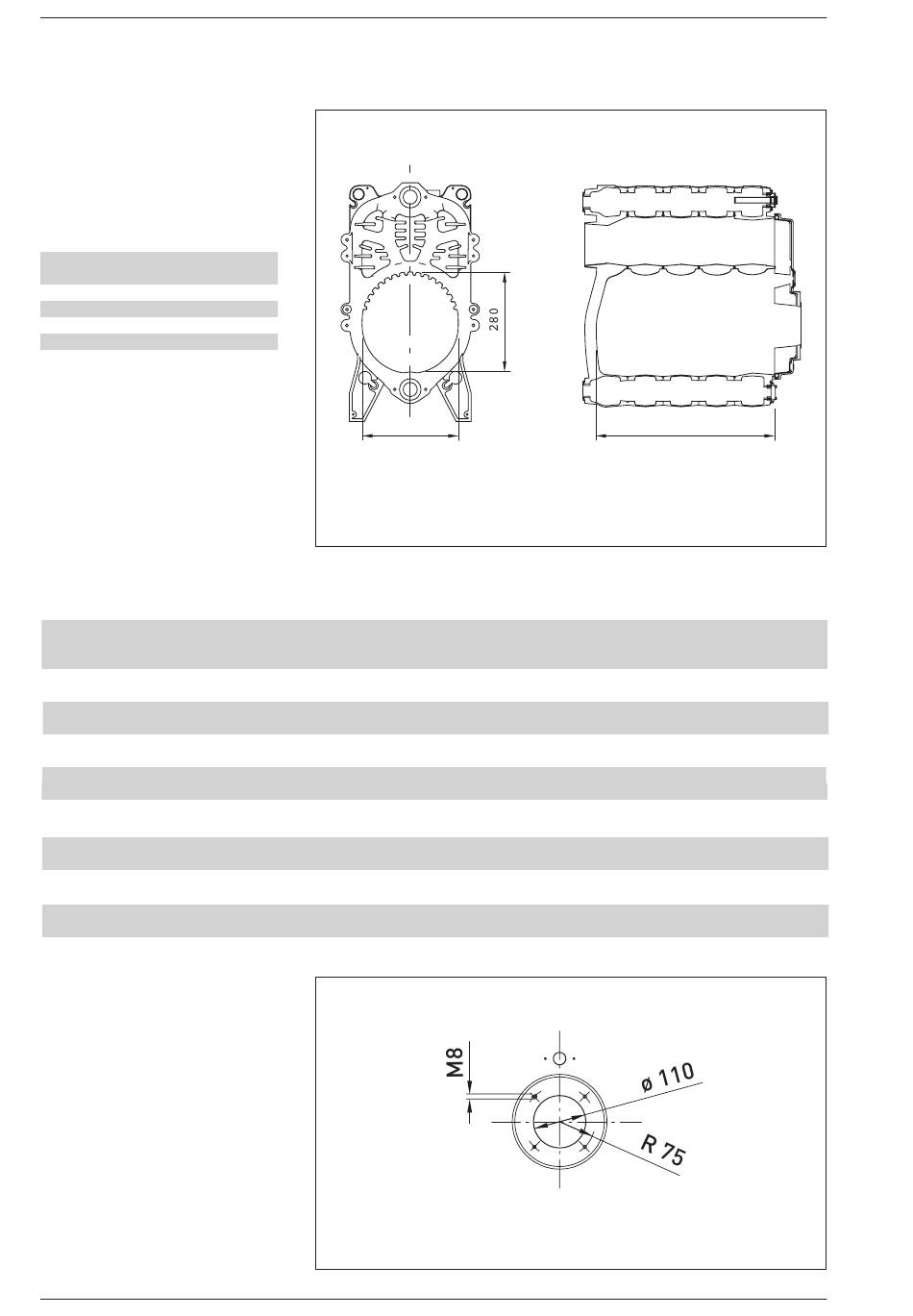

1.6 CAMERA DI COMBUSTIONE
(fig. 3)
La camera combustione è del tipo a pas-
saggio diretto ed è conforme alla norma
EN 303-3 allegato E. Le dimensioni della
camera di combustione sono riportate in
fig. 3.
L
mm
Rondò/Estelle 4 ErP 405
Rondò/Estelle 5 ErP 505
Rondò/Estelle 6 ErP 605
Rondò/Estelle 7 ErP 705
1.7 BRUCIATORI ABBINABILI
Si consiglia, in generale, che il bruciatore
a gasolio abbinabile alla caldaia utilizzi
ugelli aventi spray di tipo semivuoto.
Riportiamo al punto 1.7.1 i modelli di
bruciatore con i quali la caldaia è stata
testata.
I bruciatori ad aria soffiata per gasolio
devono essere conformi alla EN 267.
1.7.1 Bruciatori "SIME"
Codice
Rondò/Estelle 4 ErP 8099170
Rondò/Estelle 5 ErP 8099171
Rondò/Estelle 6 ErP 8099050
Rondò/Estelle 7 ErP 8099050
Rondò/Estelle 4 ErP
Rondò/Estelle 5 ErP
Rondò/Estelle 6 ErP 8099157
Rondò/Estelle 7 ErP 8099158
1.7.2 Montaggio del bruciatore
(fig. 4)
La porta della caldaia è predisposta per il
montaggio del bruciatore (fig. 4).
I bruciatori devono essere regolati in
modo tale che il valore della CO 2 sia
quello indicato al punto 1.3 con tolleran-
ze ± 5%.
Volume
3
dm
24,0
30,5
37,0
43,5
Modello Ugello
ø
FUEL 25 ErP 0,55
FUEL 35 ErP 0,65
MACK 6 1,00
MACK 6 1,10
MACK 6 1,00
MACK 7 1,25
270
Angolo di Press. pompa
polverizzazione
60°S
80°S
60°W
60°W
80°HF
80°HF
L
Classe Potenza elett.
bar Nox assorbita
W
12,5 1 175
13,0 1 195
11,2 1 151
11,8 1 151
12,0 3 260
11,2 3 260
Fig. 3
Fig. 4
