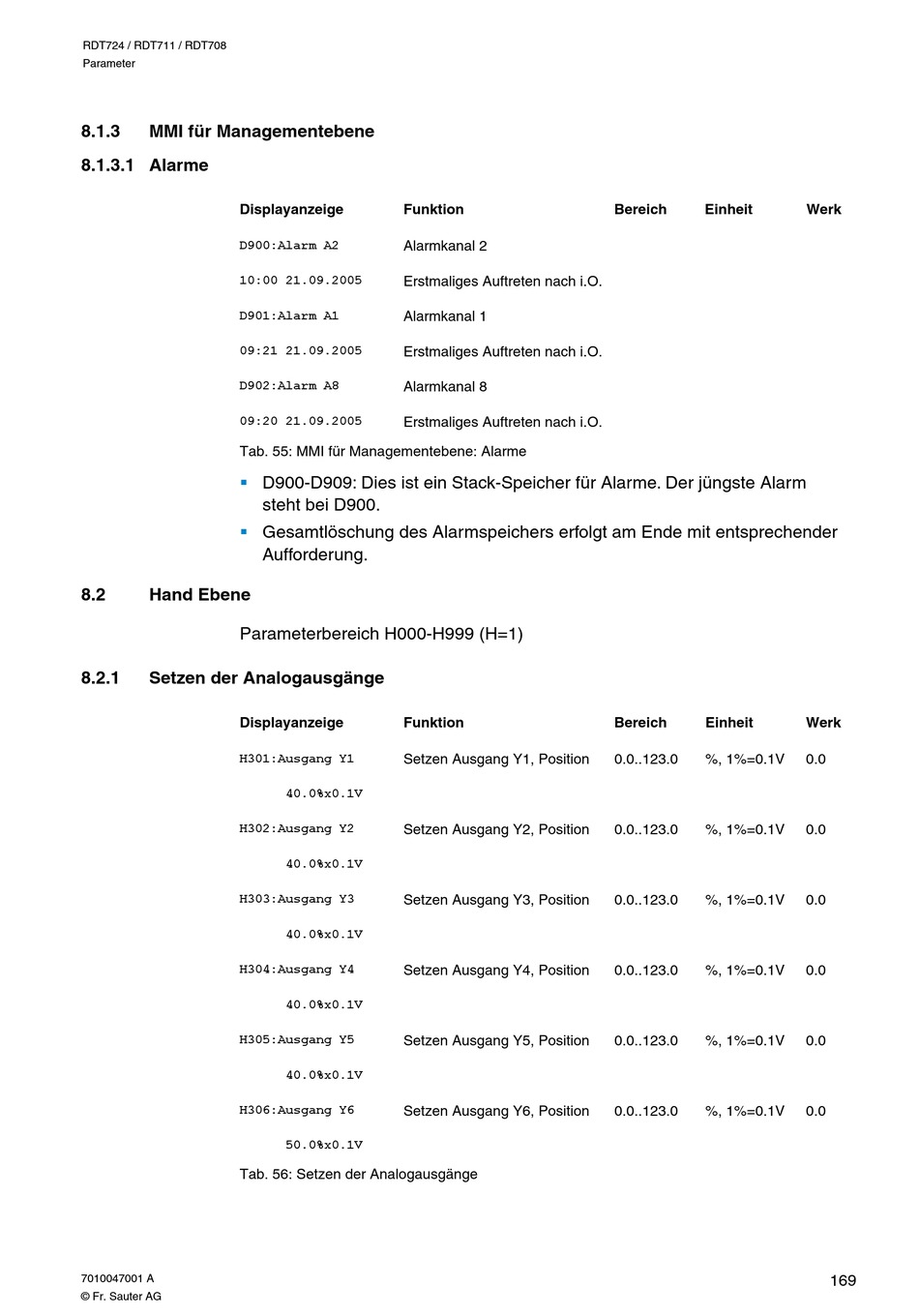

RDT724 / RDT711 / RDT708
Parameter
8.1.3 MMI für Managementebene
8.1.3.1 Alarme
Displayanzeige
D900:Alarm A2
10:00 21.09.2005
D901:Alarm A1
09:21 21.09.2005
D902:Alarm A8
09:20 21.09.2005
Tab. 55: MMI für Managementebene: Alarme


8.2

Hand Ebene

Parameterbereich H000-H999 (H=1)
8.2.1 Setzen der Analogausgänge
Displayanzeige
H301:Ausgang Y1
H302:Ausgang Y2
H303:Ausgang Y3
H304:Ausgang Y4
H305:Ausgang Y5
H306:Ausgang Y6
Tab. 56: Setzen der Analogausgänge
7010047001 A
© Fr. Sauter AG
Funktion
Alarmkanal 2
Erstmaliges Auftreten nach i.O.
Alarmkanal 1
Erstmaliges Auftreten nach i.O.
Alarmkanal 8
Erstmaliges Auftreten nach i.O.
D900-D909: Dies ist ein Stack-Speicher für Alarme. Der jüngste Alarm
steht bei D900.
Gesamtlöschung des Alarmspeichers erfolgt am Ende mit entsprechender
Aufforderung.
Funktion
Setzen Ausgang Y1, Position
40.0%x0.1V
Setzen Ausgang Y2, Position
40.0%x0.1V
Setzen Ausgang Y3, Position
40.0%x0.1V
Setzen Ausgang Y4, Position
40.0%x0.1V
Setzen Ausgang Y5, Position
40.0%x0.1V
Setzen Ausgang Y6, Position
50.0%x0.1V
Bereich Einheit
Bereich Einheit
0.0..123.0 %, 1%=0.1V
0.0..123.0 %, 1%=0.1V
0.0..123.0 %, 1%=0.1V
0.0..123.0 %, 1%=0.1V
0.0..123.0 %, 1%=0.1V
0.0..123.0 %, 1%=0.1V
Werk
Werk
0.0
0.0
0.0
0.0
0.0
0.0
169
