4 | Montage Verdichter

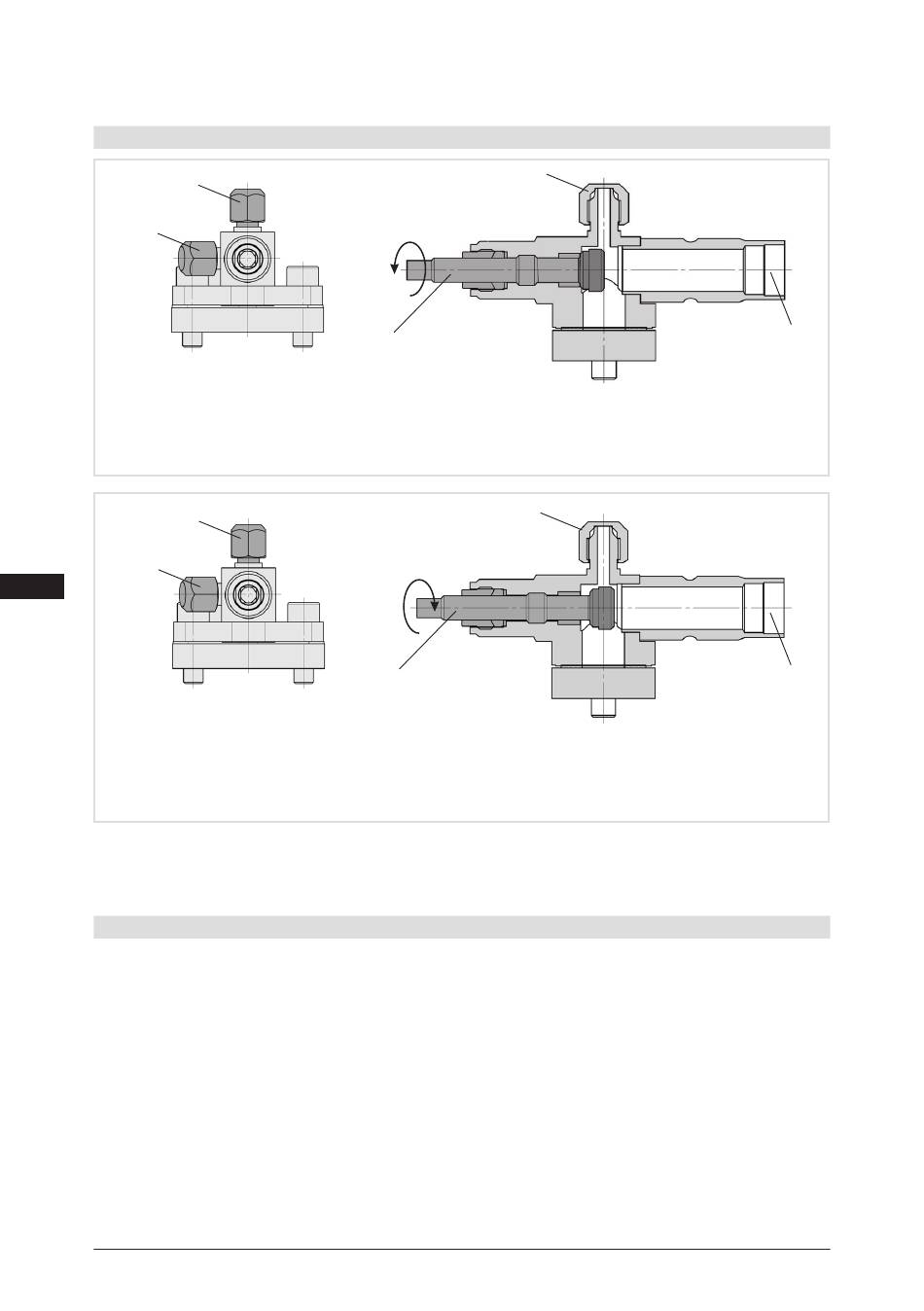

4.9 Funktionsweise der absperrbaren Serviceanschlüsse
3
2
Öffnen des Absperrventils:
a) Spindel 1: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet /
Service-Anschluss 2 geschlossen
3
2
D
GB
F
I
Öffnen des Serviceanschlusses (2)
TR
b) Spindel 1: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss 2 geöffnet / Absperrventil geöffnet.
Der Anschluss 3 ist für Sicherheitseinrichtungen vorgesehen und nicht absperrbar.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14-16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
4.10 Saugleitungs-Filter
Bei Anlagen mit längeren Rohrleitungssystemen und höherem Verschmutzungsgrad wird ein saugseiti-
ger Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert
werden (reduzierter Druckabfall).
12 | AQ451838788471de-000201
3
1
3
1
Rohranschluss
Rohranschluss
© Danfoss | Climate Solutions | 2023.07
Abb. 11
Abb. 12
