4 | Montage Verdichter

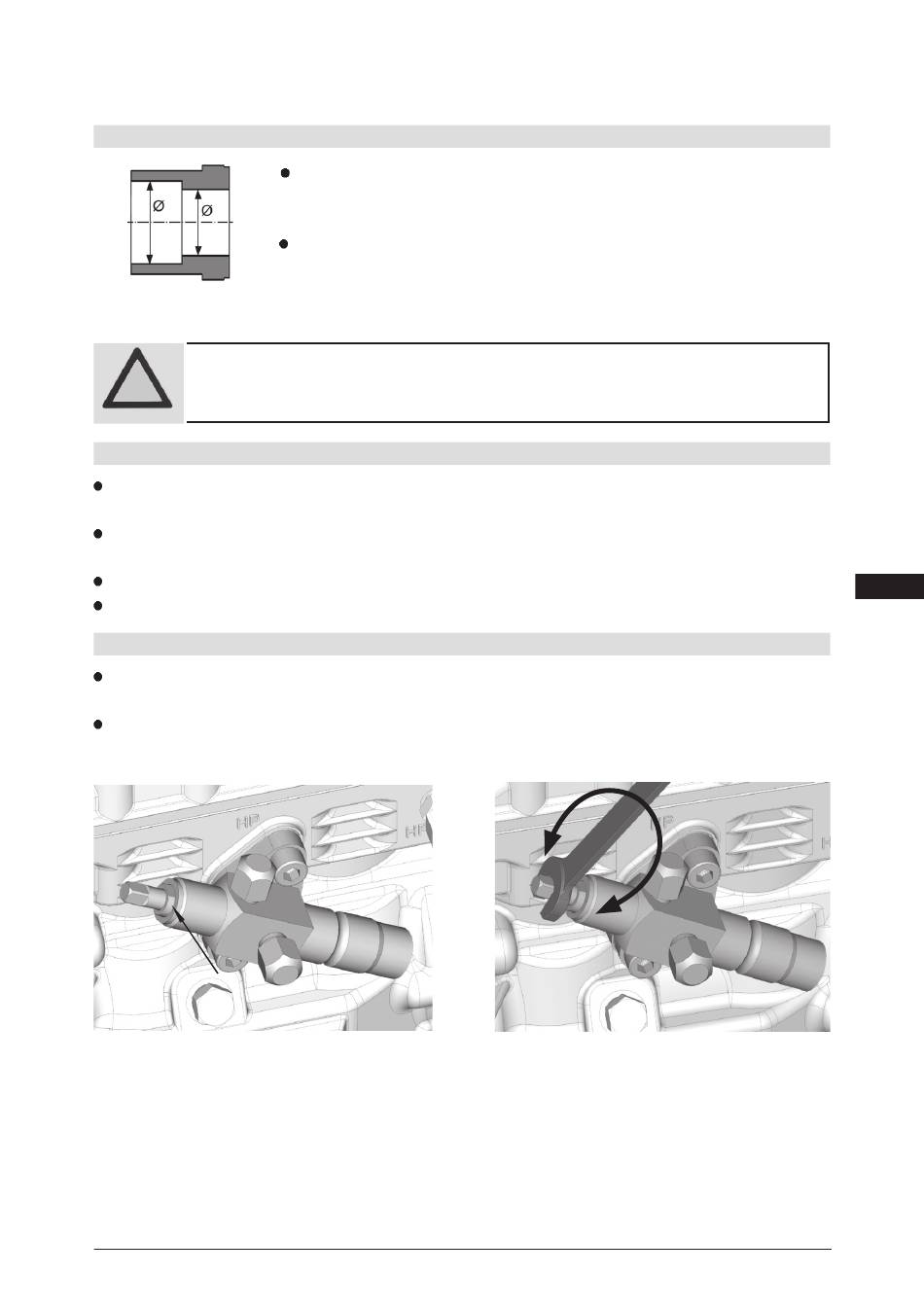

4.6 Rohranschlüsse
Abb.8: abgestufter
Innendurchmesser
ACHTUNG!
4.7 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Teile verwenden.
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
Halten Sie die Druckverluste so gering wie möglich.
4.8 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 9
© Danfoss | Climate Solutions | 2023.07
Die Rohranschlüsse, sofern verbaut, haben abgestufte Innendurchmes-
ser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen
verwendet werden können.
Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich-
terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt
ist der Leistung anzupassen. Dasselbe gilt für Rückschlagven-
tile.
Durch Überhitzung können Schäden am Ventil auftreten.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern.
lösen
anziehen
Abb. 10
AQ451838788471de-000201 | 11
D
GB
F
I
TR
