HINWEIS
• Zwei-Leiter-Decoder und Verbindungen
sollten stets in einem Ventilgehäuse
aufbewahrt werden.
• Stellen Sie sicher, dass die Leitungen nach der
Installation nicht freiliegen.

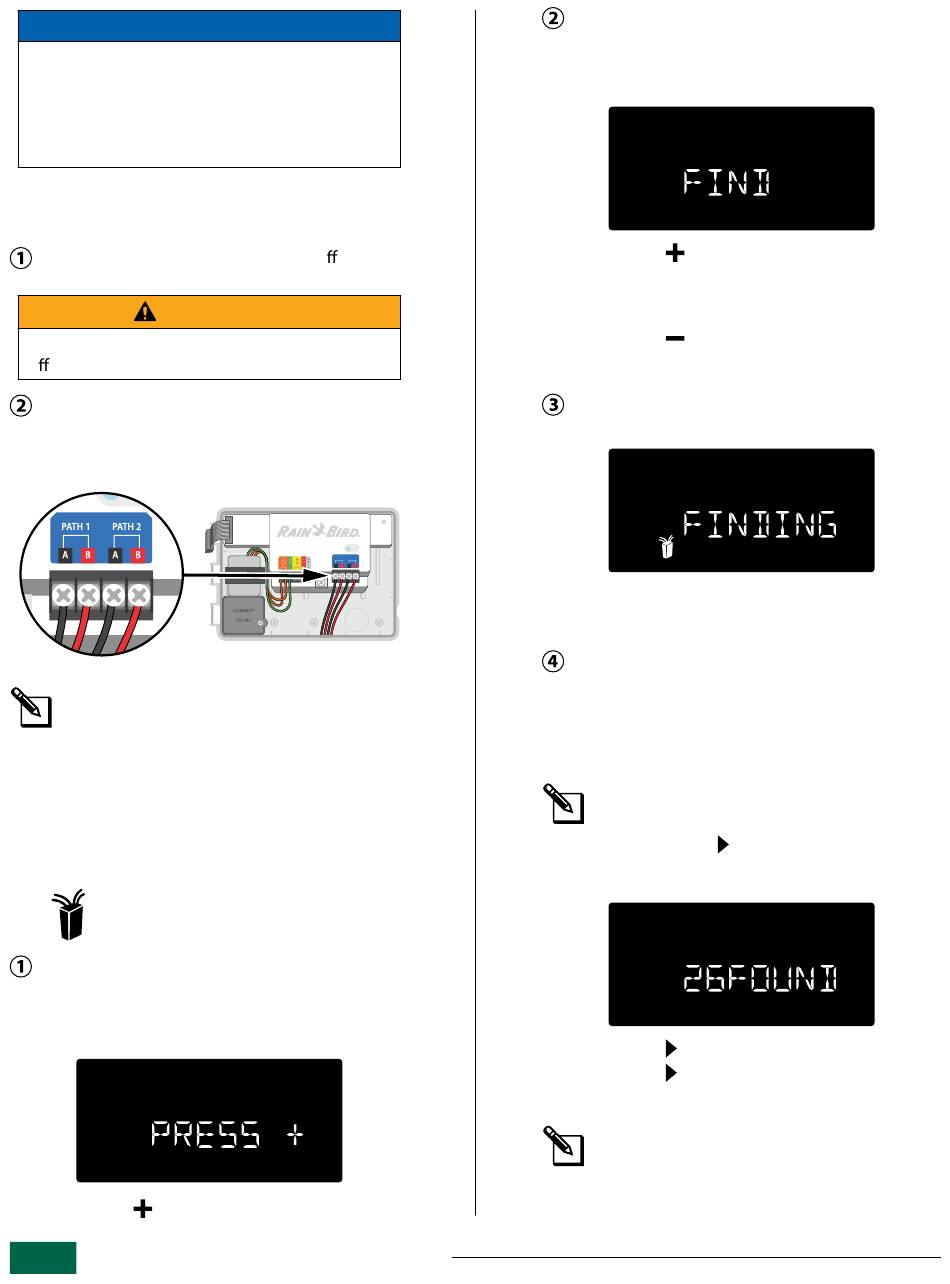

Anschluss der Feldverdrahtung an
das Steuergerät
Führen Sie alle Feldkabel durch die Ö nung an
der Unterseite oder Rückseite des Geräts.
WARNUNG
Führen Sie keine Ventildrähte durch dieselbe
Ö nung wie die Stromverkabelung.
Verbinden Sie die beiden Drahtenden
der Feldverdrahtung mit einem
Kreuzschlitzschraubendreher mit einer Reihe
von Klemmen am ESP-2WIRE-Steuergerät.
Feldleitungen anschließen
HINWEIS: Das Steuergerät enthält eine Erdungs-
klemme für die Systemerdung am Steuergerät.
Automatische Stations-/
Decoderadressierung
Verwenden Sie die Funktion Autoadresse, um
nach Decodern in Ihrem System zu suchen und sie
automatisch Stationsnummern zuzuordnen.
Drehen Sie die Wählscheibe auf:
Zwei-Leiter-Einstellungen
Auf dem Display wird eine Meldung angezeigt:
PRESS + TO PGM FIELD DEVICES TO ZONE
(+ DRÜCKEN, UM DIE FELDGERÄTE DER ZONE
ZUZUORDNEN)
• Drücken Sie
, um fortzufahren.
5
ESP-2WIRE Steuergerät Benutzerhandbuch
STATUS
PA TH 1
P AT H 2
A
B
A
B
Auf dem Display wird eine Meldung angezeigt:
FIND FIELD DEVICES_PRESS + IF MV USED_
PRESS - IF MV NOT USED (FELDGERÄTE FINDEN_
+ DRÜCKEN FÜR HV_ - DRÜCKEN FÜR KEIN HV)
• Drücken Sie
, wenn Ihr System über
ein Hauptventil verfügt. Die niedrigste
Decoderadresse wird dem Hauptventil
zugewiesen.
• Drücken Sie
, wenn Ihr System nicht über
ein Hauptventil verfügt, und die niedrigste
Decoderadresse wird der Station 1 zugewiesen.
Auf dem Display wird eine Meldung angezeigt:
FINDING FIELD DEVICES (FELDGERÄTE FINDEN)
Während dieser Sequenz blinken die LED auf der
Rückseite des Steuergeräts und alle Decoder, die an
den Zwei-Leiter-Pfad angeschlossen sind, blau.
Wenn die Suche abgeschlossen ist, wird diese
Meldung auf dem Display angezeigt:
XX FOUND PRESS NEXT
(XX GEFUNDEN, WEITER DRÜCKEN)
Dabei steht „XX" für die Anzahl der Felddecoder, die
an den Zwei-Leiter-Pfad angeschlossen sind.
HINWEIS: Wenn Ihr Steuergerät nicht die
richtige Anzahl von Decodern gefunden
hat, drücken Sie , um fortzufahren
und eine Liste der Stations- und
Decoderadressenzuweisungen anzuzeigen.
• Drücken Sie , um fortzufahren.
• Drücken Sie , um durch die Stationsnummern
zu blättern und die zugewiesenen Adressen für
jede Station zu überprüfen.
HINWEIS: Wenn die Decoder in der richtigen
Reihenfolge installiert wurden, fügt die Funk-
tion „Automatische Decoderadressierung" sie
der niedrigsten Stationsnummer hinzu, der
noch keine Decoderadresse zugewiesen wurde.
