Zwei-Leiter-Installation
Übersicht
Das ESP-2WIRE-Steuergerät kann bis zu zwei
Zwei-Leiter-Verbindungen unterstützen. Das
Steuergerät verwaltet mehrere Verbindungen als
einzelnen Zwei-Leiter-Pfad.
Zwei-Leiter-Feldverdrahtungsanschlüsse
Zwei-Leiter-Decoder Neuinstallation
Decoder Adresszuweisung
Um die Installation zu erleichtern, installieren Sie die
Felddecoder mit den Adressnummern in numerischer
Reihenfolge, beginnend mit dem Hauptventil zuerst.
HINWEIS: Ordnen Sie die Decoder numerisch
und kennzeichnen Sie jedes Decoderfeld mit
der Decoderadresse.
Schreiben Sie die Stationsnummer auf
den Decoderkarton
3
ESP-2WIRE Steuergerät Benutzerhandbuch
Hauptventil
Nr. 10001
Station 4
Nr. 10005

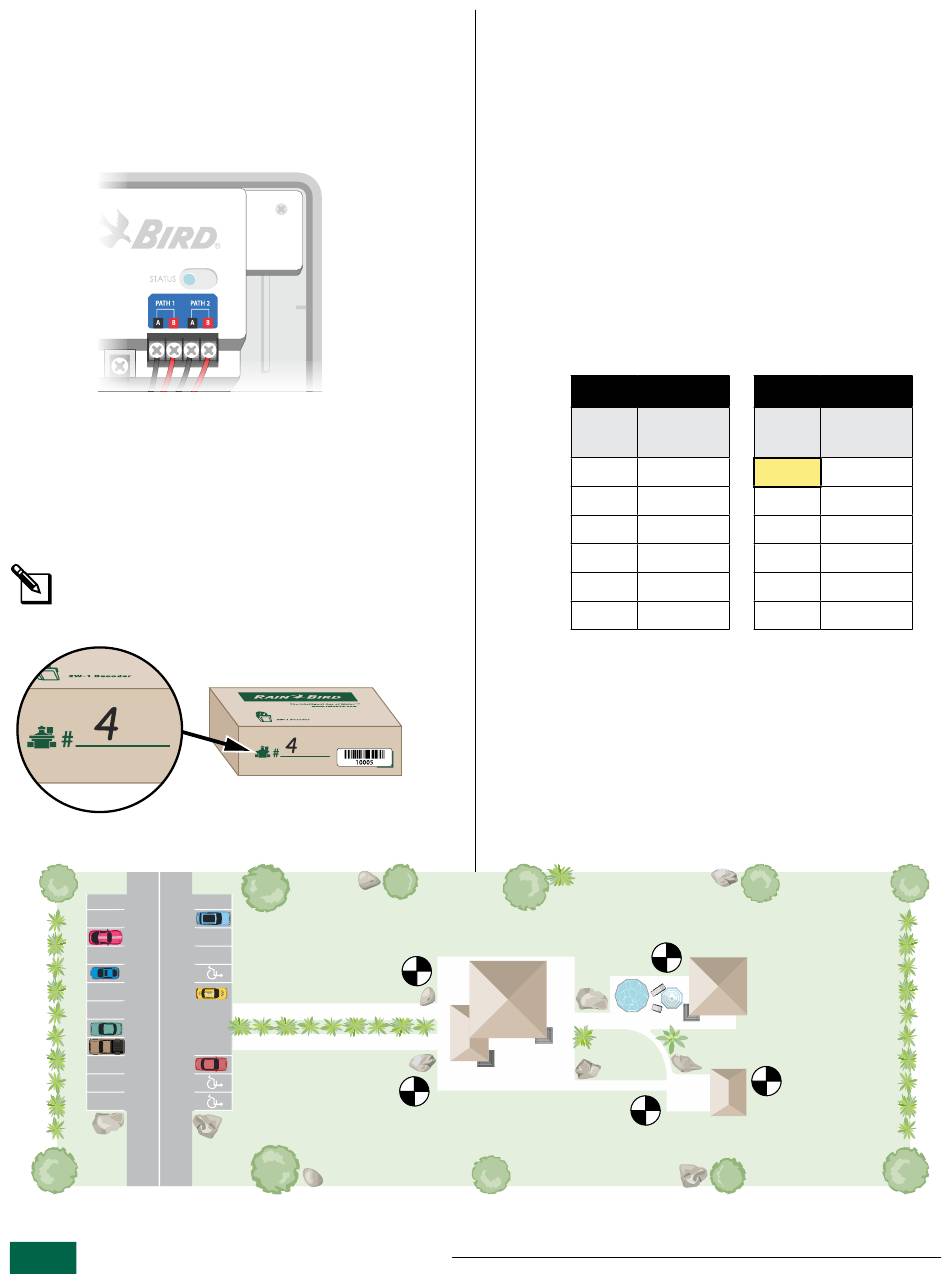

Abbildung 1 – Beispiel für einen Standortaufbau mit Hauptventil
Hauptventiladresse
Wenn es kein Hauptventil gibt, ist Station 1
die niedrigste Adresse in der Decoderfolge.
Ein Beispiel:
• Tabelle 1.1 zeigt ein System mit KEINEM
Hauptventil. Die Decoderadresse Nr. 10001 wird
automatisch mit der Station Nr. 1 gepaart.
• Tabelle 1.2 zeigt ein System MIT einem
Hauptventil. Die Decoderadresse Nr. 10001
wird automatisch mit dem Hauptventil
gepaart. Decoderadresse Nr. 10002 wird dann
automatisch mit Station Nr. 1 gepaart.
• Siehe Abbildung 1 für ein Beispiel der
Decoderadressierung mit Hauptventil.
Ohne MV
Decoder-
Station
adresse
1
10001
2
10002
3
10003
4
10004
5
10005
Usw.
10006...
Tabelle 1.1
Station 1
Nr. 10002
Station 3
Nr. 10004
Mit MV
Decoder-
Station
adresse
MV
10001
1
10002
2
10003
3
10004
4
10005
Usw.
10006...
Tabelle 1.2
Station 2
Nr. 10003
