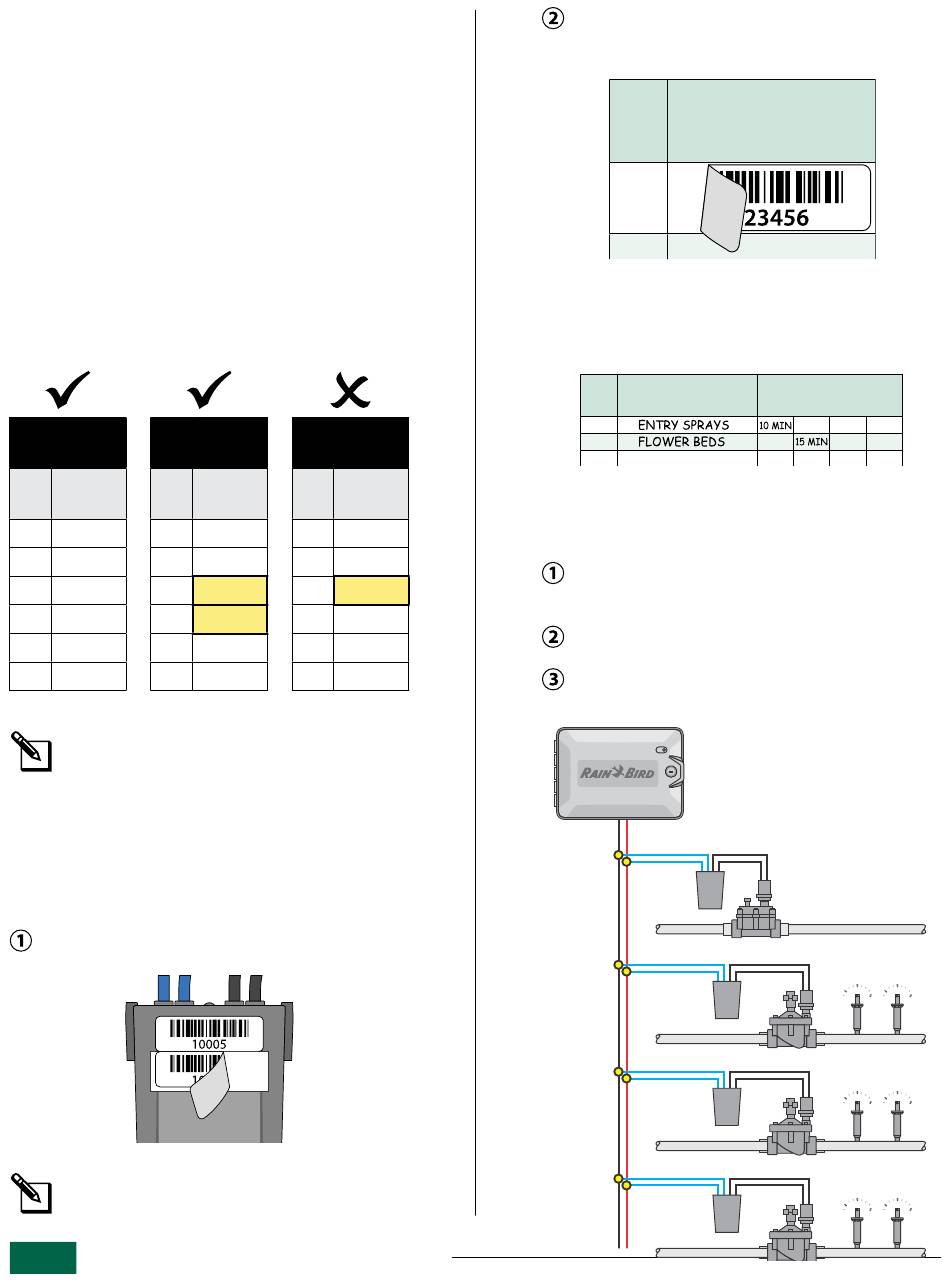

Sequentielle und numerische Konfiguration
Die Decoderadressen müssen nicht unbedingt
in sequentieller Reihenfolge sein, solange sie in
numerischer Reihenfolge sind.
Es ist in Ordnung, Zahlen zu überspringen, solange die
niedrigeren Zahlen in der Reihenfolge zuerst kommen.
Ein Beispiel:
• Tabelle 2.1 zeigt die Decoder sowohl in
sequentieller als auch in numerischer Reihenfolge.
• Tabelle 2.2 zeigt Decoder, die nicht in
sequentieller, aber immer noch in numerischer
Reihenfolge angeordnet sind.
• Tabelle 2.3 zeigt Decoder, die nicht in der
richtigen Reihenfolge angeordnet sind.
Sequentiell
Numerisch
+ Numerisch
Decoder-
Sta.
Sta.
adresse
1
10001
1
2
10002
2
3
10003
3
4
10004
4
5
10005
5
6
10006...
6
Tabelle 2.1
Tabelle 2.2
HINWEIS: Wenn Decoder in falscher Reihen-
folge installiert wurden, siehe „Ändern der
Decoderadresse einer Station" auf Seite 6.
Decoder-Adressetiketten platzieren
Bringen Sie die Decoder-Barcode-Etiketten an den
entsprechenden Feldern auf der Programmiertabelle
an, die mit Ihrem Steuergerät geliefert wurde.
Ziehen Sie vorsichtig das Zwei-Leiter-Decoder
Barcode-Etikett ab.
Adressetiketten entfernen
HINWEIS: Entfernen Sie das Etikett nicht von
dem noch am Decoder befestigten Carrier.
4
ESP-2WIRE Steuergerät Benutzerhandbuch
Falsche
Reihenfolge
Decoder-
Decoder-
Sta.
adresse
adresse
10001
1
10001
10002
2
10002
10007
3
10015
10008
4
10007
10014
5
10008
10015...
6
10014
Tabelle 2.3
Kleben Sie das Barcode-Etikett auf eine
freie Zeile, die einer Station auf der
Programmiertabelle entspricht.
Address Labels
ST ATIO N
EST A CIÓ N
Etiquetas de identificación
No.
Étiquettes d'adresse
1
Adressetiketten platzieren
Programmiertabelle ausfüllen
Geben Sie die Informationen in die entsprechenden
Felder in der Programmiertabelle ein.
ST ATIO N
Description
ESTACIÓN
Descripción/ Description
STATION
1
2
3
Beispiel für ein Programmierdiagramm
Zwei-Leiter-Feldanschlüsse
Decoder mit dem Zwei-Leiter-Pfad verbinden
Verlegen Sie ein Stück Bewässerungskabel
vom Zwei-Leiter-Steuergerät zum am weitesten
entfernten Ventilstandort.
Verbinden Sie die beiden blauen Drähte des
Decoders 2W-1 mit dem Zwei-Leiter-Pfad.
Verbinden Sie die beiden schwarzen Drähte
des 2W-1 Decoders mit einem Ventilmagneten.
Typische Stations-/
Ventilkonfiguration
eines ESP-2WIRE
Steuergeräts.
MV
Station
1
Station
2
Station
3
Run Times
Tiempos de riego/
Heures d'arrosage
A
B
C
D
