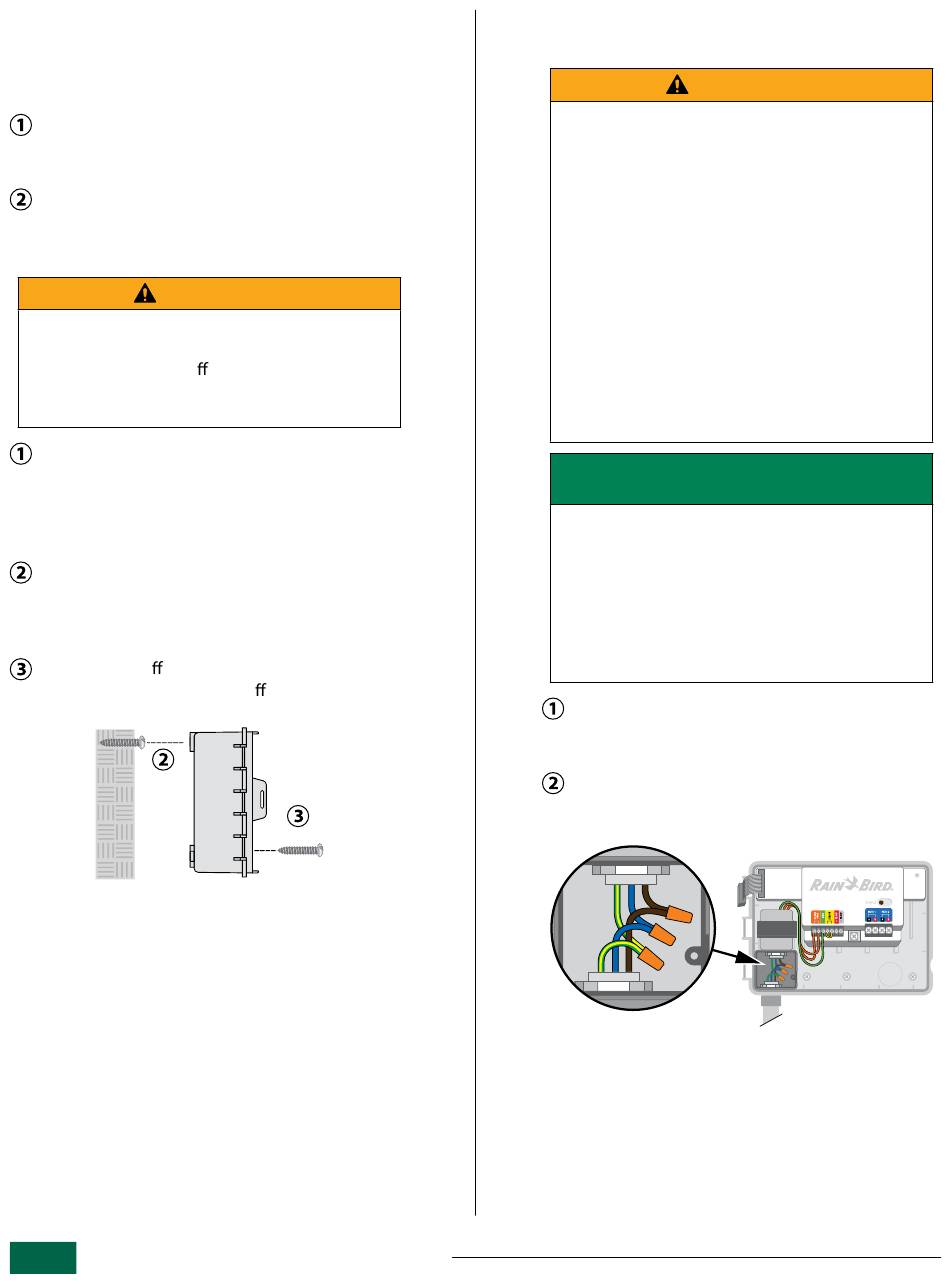

Installation
Wenn Sie ein vorhandenes
Steuergerät ersetzen wollen
Machen Sie ein Foto der Verdrahtungsangaben.
Dies ist bei der Installation des neuen
Steuergeräts hilfreich.
Ziehen Sie das Netzkabel aus der Steckdose
und trennen Sie die Kabel vom Steuergerät.
Neues Steuergerät montieren
WARNUNG
Installieren Sie das Steuergerät so, dass die
Ausgangsseite des Netzkabels nach unten und
durch die ganz linke Ö nung an der Unterseite
des Steuergeräts zeigt, um das Eindringen von
Wasser zu vermeiden.
Halteschraube für die obere Verankerung in
die Wand schrauben. Einen Abstand von 1/8
Zoll (3,2 mm) zwischen dem Schraubenkopf
und der Wandoberfläche lassen. (Bei Bedarf die
mitgelieferten Dübel verwenden.)
Loch mit Schlüssellochform auf der Rückseite
des Steuergeräts ausfindig machen und
Gehäuse sicher an der Halteschraube
aufhängen.
Frontblende ö nen und drei zusätzliche
Halteschrauben durch die o enen Löcher im
Steuergerät in die Wand einschrauben.
Wandmontage
2
ESP-2WIRE Steuergerät Benutzerhandbuch
Außeninstallation mit
Direktverdrahtung
WARNUNG
• Stromschläge können zu schweren
oder tödlichen Verletzungen führen. Die
Stromversorgung muss AUSGESCHALTET
sein, bevor Stromleitungen angeschlossen
werden.
• Die Erdungsleitung muss als Überlastschutz
angeschlossen werden.
• Eine dauerhaft angebrachte Kabelführung
muss verwendet werden, um den Anschluss
des Netzkabels an das Steuergerät
vorzunehmen.
• Bei fester Verkabelung mit der
Hauptstromversorgung muss die Installation
eine Trennvorrichtung enthalten.
ANSCHLUSS DER STROMVERKABELUNG
230 V~ (INTERNATIONAL)
• Schwarze Versorgungsleitung (stromführend)
an schwarze Transformatorleitung.
• Blaue Versorgungsleitung (Nullleiter) an blaue
Transformatorleitung.
• Grüne Versorgungsleitung mit gelben Streifen
(Erde) an grüne Transformatorleitung mit
gelben Streifen.
Kabel der externen Stromquelle (zwei Strom-
und ein Massekabel) an den vorhandenen
Stecker im Klemmenkasten anschließen.
Kabel der externen Stromquelle (zwei Strom-
und ein Massekabel) an den vorhandenen
Stecker im Klemmenkasten anschließen.
Direkte Verdrahtungsverbindung
