Elektrischer Anschluss
36
Beim Einsatz vom Messumformer im eigensicheren Bereich
A

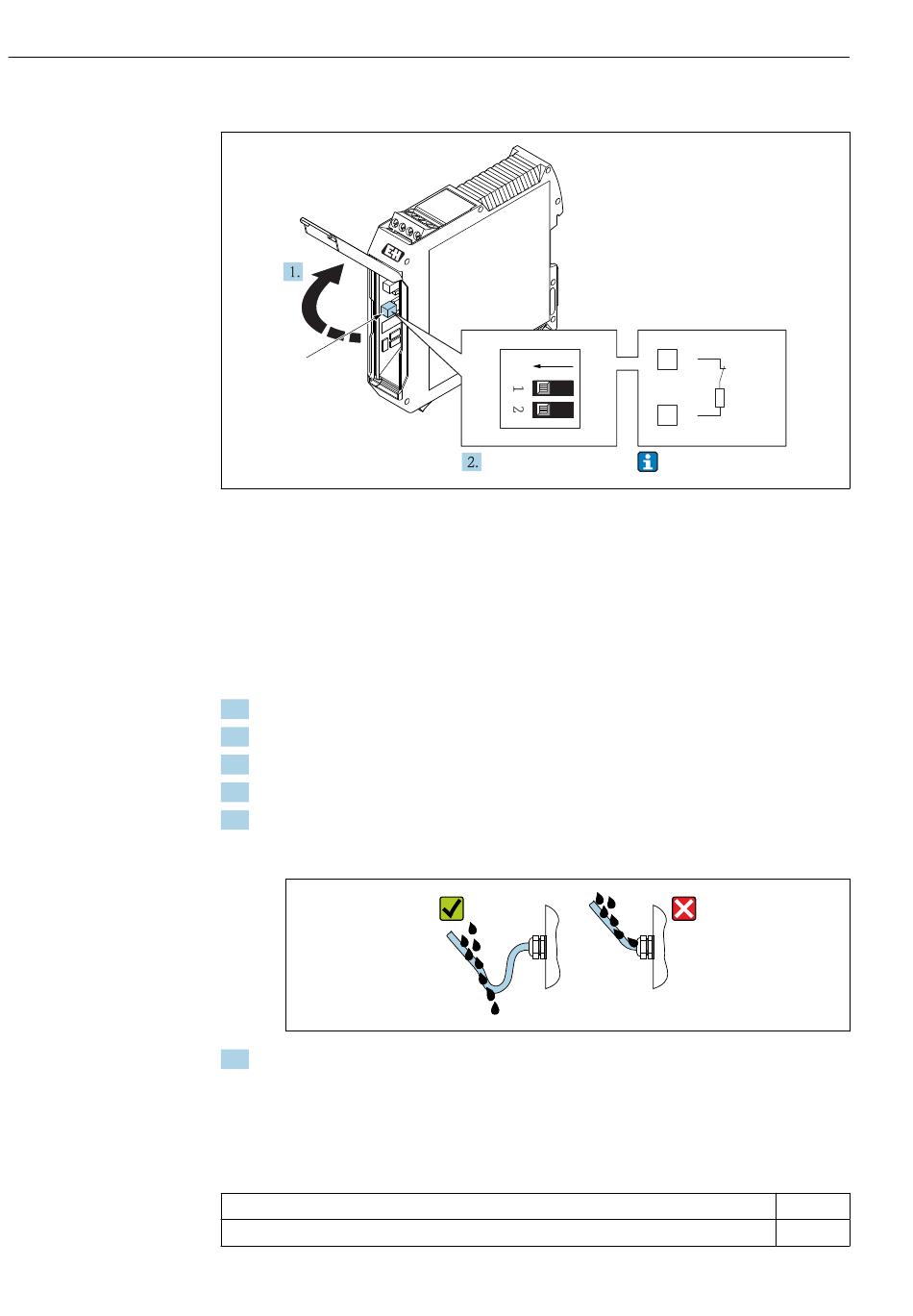

 17 Abschlusswiderstand über DIP-Schalter in der Safety Barrier Promass 100 aktivierbar
7.7 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
2. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen.
3. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
4. Kabelverschraubungen fest anziehen.
5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt:
Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden
("Wassersack").

6. Die mitgelieferten Kabelverschraubungen bieten keinen Gehäuseschutz, wenn sie
nicht verwendet werden. Sie müssen daher durch Blindstopfen ersetzt werden, die
dem Gehäuseschutz entsprechen.
7.8 Anschlusskontrolle
Sind Gerät und Kabel unbeschädigt (Sichtprüfung)?
Entsprechen die verwendeten Kabel den Anforderungen →  26?
Proline Promass F 100 Modbus RS485
ON
A
B
26
220 Ω
27 A
A0030217
A0029278


