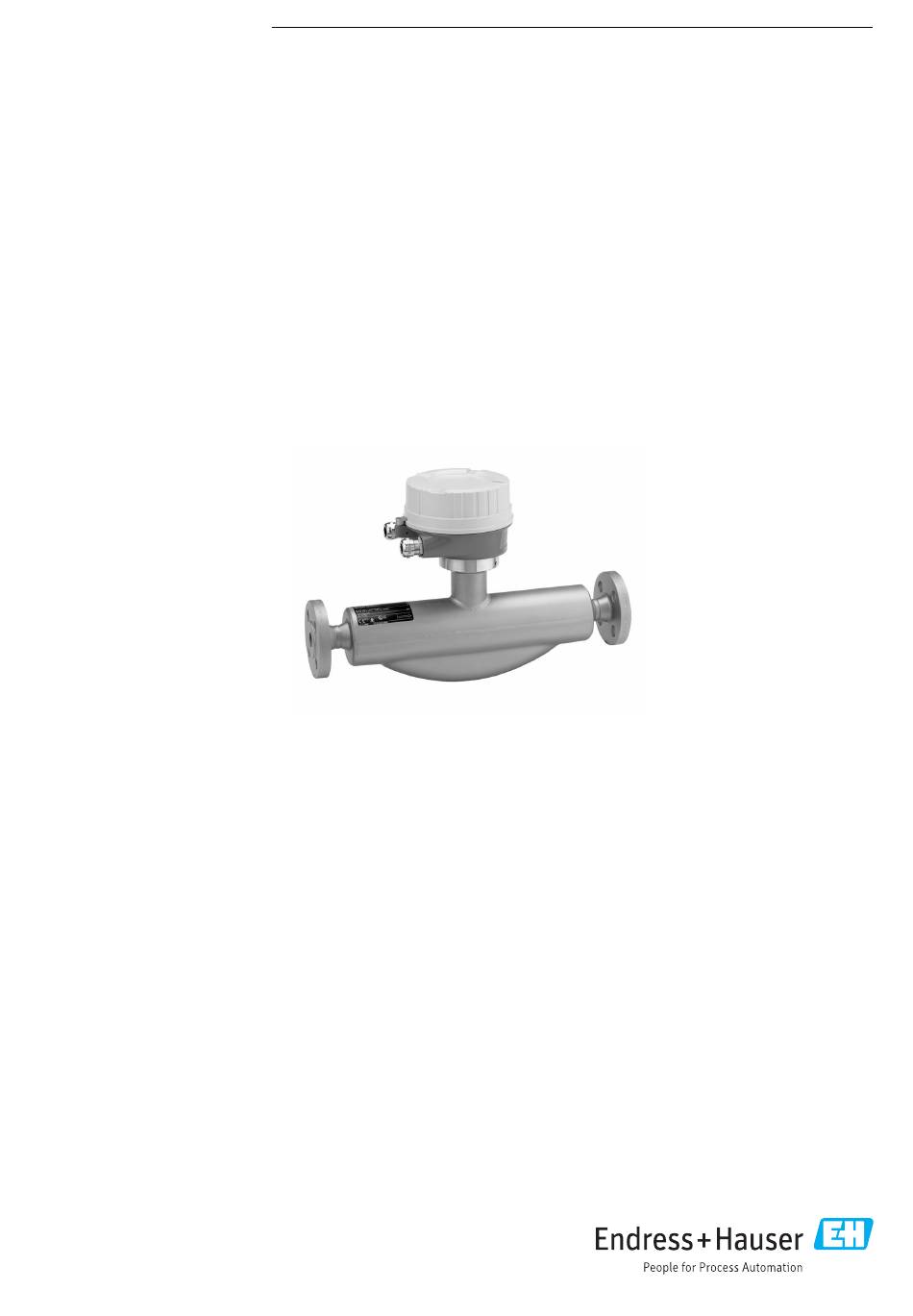

Endress+Hauser Proline Promass F 100 Technische Information

Endress+Hauser Proline Promass F 100 Technische Information

Coriolis-durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promass F 100:

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01034D/06/DE/09.24-00
71664597
2024-11-01
Das Durchflussmessgerät mit höchster Genauigkeit, Robustheit und ultra-
kompaktem Messumformer
Anwendungsbereich
Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
Geräteeigenschaften
• Masse-/Volumenfluss: Messabweichung ±0,05 %
• Nenndruck vom Messaufnehmergehäuse bis
40 bar (580 psi)
• Nennweite: DN 8...250 (³⁄₈...10")
• Robustes, ultrakompaktes Messumformergehäuse
• Höchste Schutzart: IP69
• Vor-Ort-Anzeige erhältlich
Products
Technische Information
Proline Promass F 100
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Höchste Prozesssicherheit – immun gegen schwankende
und raue Umgebungsbedingungen
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Platzsparende Installation – volle Funktionalität auf eng-
stem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Integrierte Verifizierung – Heartbeat Technology
Services
