Proline Promass F 100 Modbus RS485
Endress+Hauser
Modbus RS485 eigensicher
1 2
A
B
5

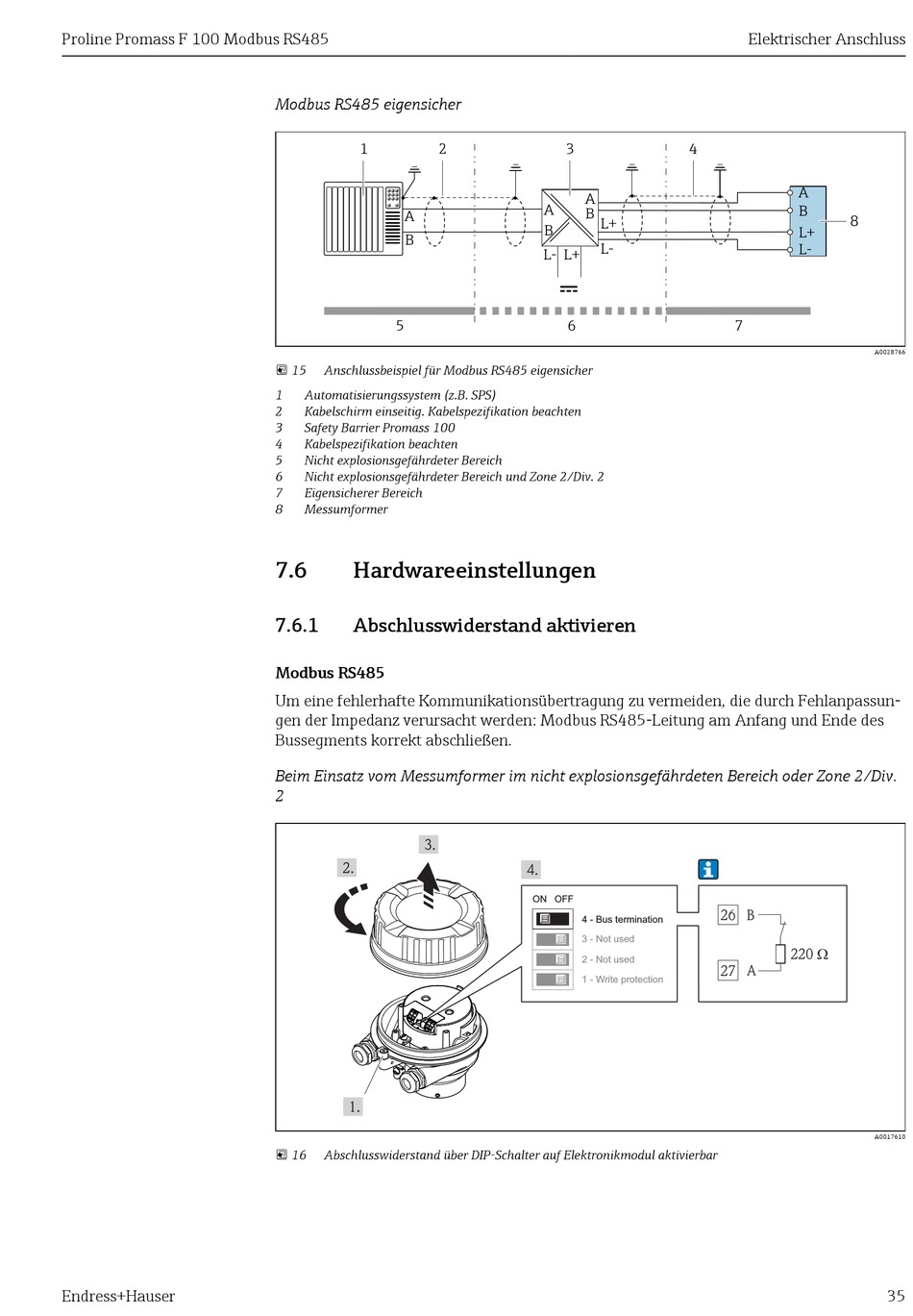

 15 Anschlussbeispiel für Modbus RS485 eigensicher
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Kabelspezifikation beachten
3 Safety Barrier Promass 100
4 Kabelspezifikation beachten
5 Nicht explosionsgefährdeter Bereich
6 Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
7 Eigensicherer Bereich
8 Messumformer
7.6 Hardwareeinstellungen
7.6.1 Abschlusswiderstand aktivieren
Modbus RS485
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassun-
gen der Impedanz verursacht werden: Modbus RS485-Leitung am Anfang und Ende des
Bussegments korrekt abschließen.
Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/Div.
2
 16 Abschlusswiderstand über DIP-Schalter auf Elektronikmodul aktivierbar
3 4
A
A
B
L+
B
L-
L- L+
6
ON OFF
4 - Bus termination
3 - Not used
2 - Not used
1 - Write protection
Elektrischer Anschluss
A
B
8
L+
L-
7
A0028766
B
26
220 W
27 A
A0017610
35
