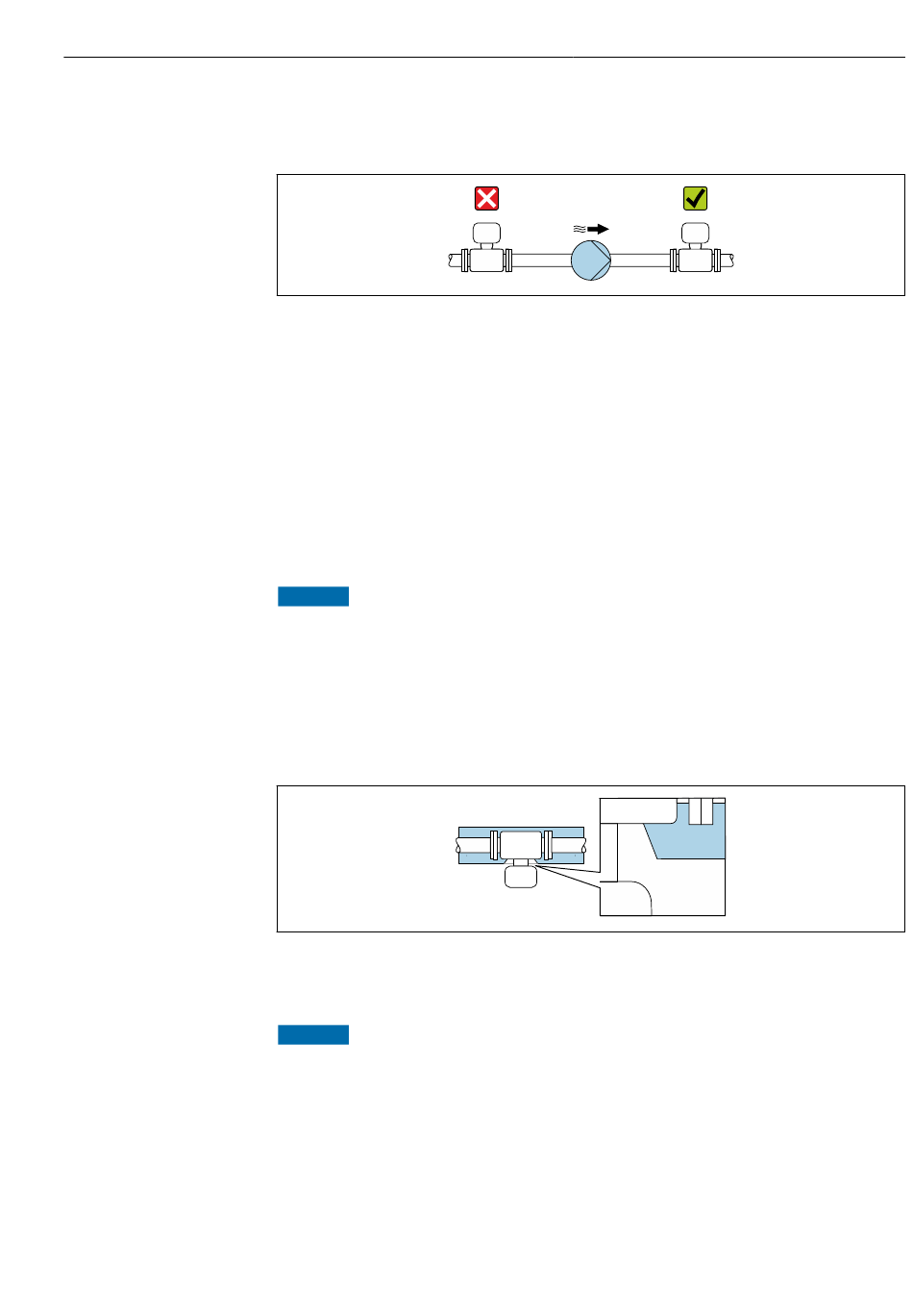

Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Wärmeisolation
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer
zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschieden-
ste Materialien verwendbar.
Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen:
• Ausführung mit Halsverlängerung für Isolation:
Bestellmerkmal "Sensoroption", Option CG mit einer Halsrohrlänge von
105 mm (4,13 in).
• Erweiterte Temperaturausführung:
Bestellmerkmal "Messrohr Material", Option SD, SE, SF oder TH mit einer Halsrohrlänge
von 105 mm (4,13 in).
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses nach unten
gerichtet.
‣
Das Messumformergehäuse nicht mitisolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Messumformergehäuses:
80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Wir empfehlen das Halsrohr nicht zu isolieren,
um eine optimale Wärmeabfuhr zu gewährleisten.
 7 Wärmeisolation mit freiem Halsrohr
Beheizung
HINWEIS
Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur!
‣
Maximal zulässige Umgebungstemperatur für den Umformer einhalten.
‣
Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten.
Montage
A0028777
A0034391
