Elektrischer Anschluss
34
7.4
Potenzialausgleich
7.4.1
Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt
von 6 mm
2
(10 AWG) und einem Kabelschuh verwenden
7.5
Spezielle Anschlusshinweise
7.5.1
Anschlussbeispiele
Modbus RS485
Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1
2
A
B
14

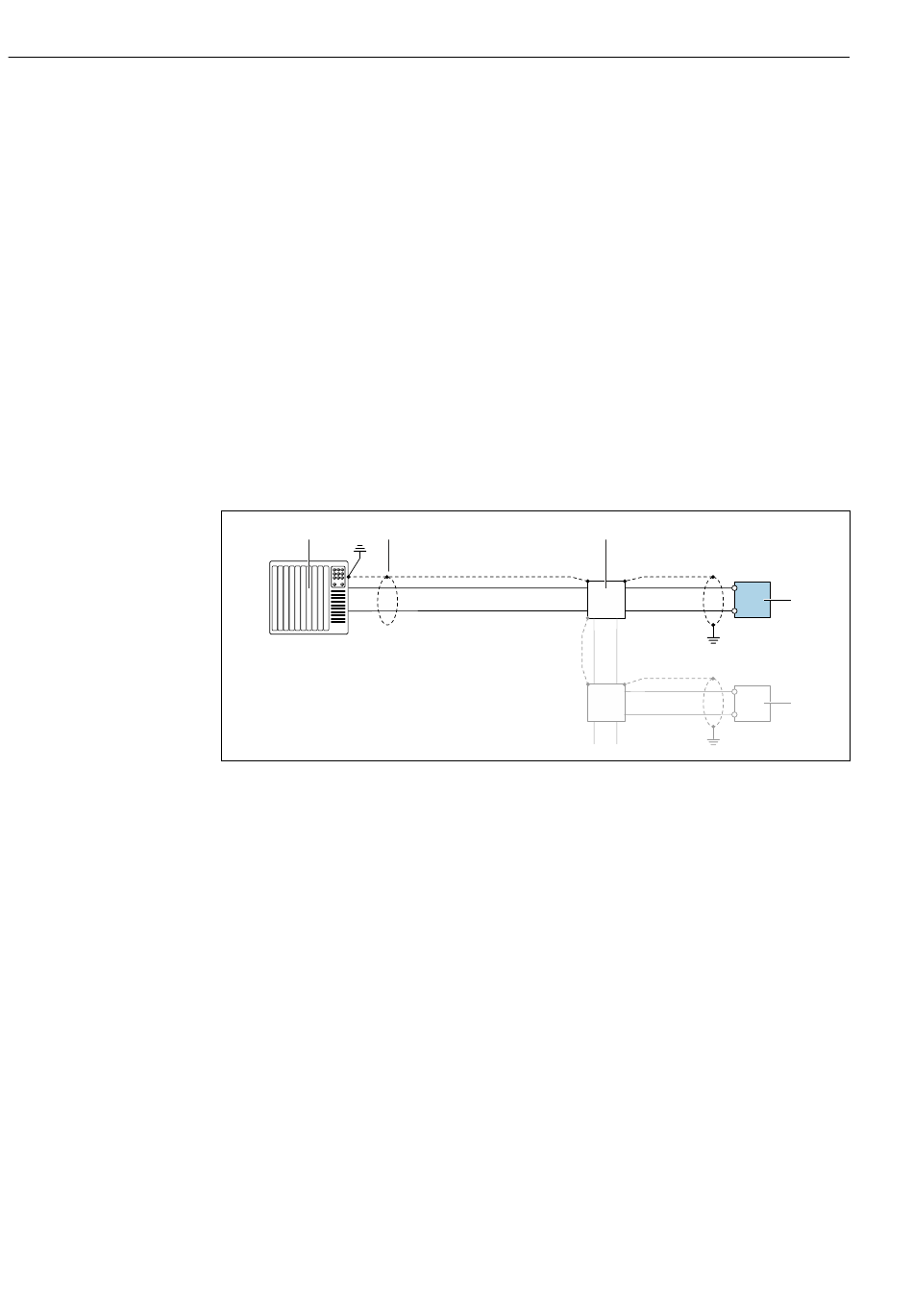

Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1
Automatisierungssystem (z.B. SPS)
2
Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten → 26
3
Verteilerbox
4
Messumformer
Proline Promass F 100 Modbus RS485
3
A
B
A
B
Endress+Hauser
4
4
A0028765
