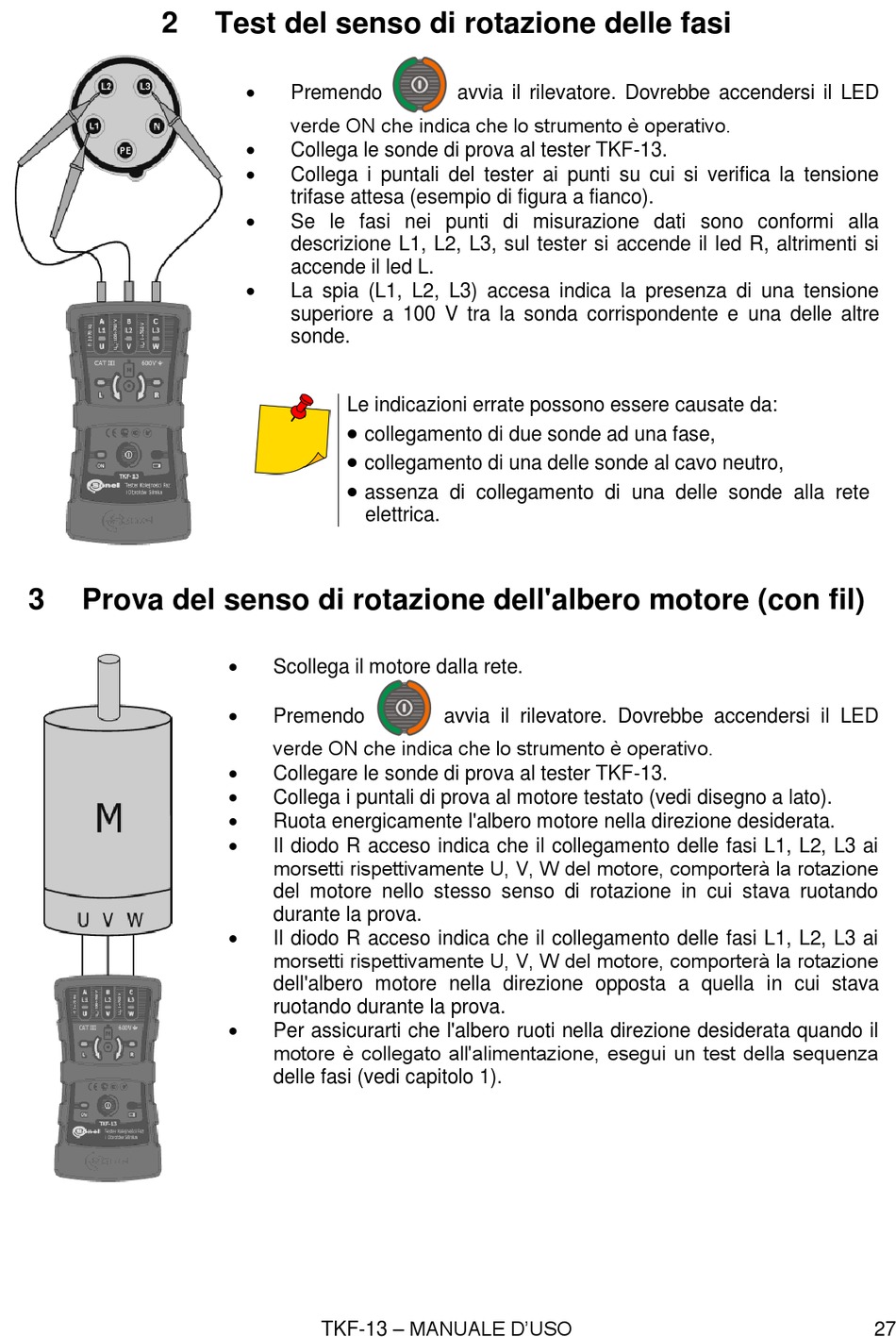

Prova del senso di rotazione dell'albero motore (con fil)
Test del senso di rotazione delle fasi
Premendo
verde ON che indica che lo strumento è operativo.
Collega le sonde di prova al tester TKF-13.
Collega i puntali del tester ai punti su cui si verifica la tensione
trifase attesa (esempio di figura a fianco).
Se le fasi nei punti di misurazione dati sono conformi alla
descrizione L1, L2, L3, sul tester si accende il led R, altrimenti si
accende il led L.
La spia (L1, L2, L3) accesa indica la presenza di una tensione
superiore a 100 V tra la sonda corrispondente e una delle altre
sonde.
Le indicazioni errate possono essere causate da:
collegamento di due sonde ad una fase,
collegamento di una delle sonde al cavo neutro,
assenza di collegamento di una delle sonde alla rete
elettrica.
Scollega il motore dalla rete.
Premendo
verde ON che indica che lo strumento è operativo.
Collegare le sonde di prova al tester TKF-13.
Collega i puntali di prova al motore testato (vedi disegno a lato).
Ruota energicamente l'albero motore nella direzione desiderata.
Il diodo R acceso indica che il collegamento delle fasi L1, L2, L3 ai
morsetti rispettivamente U, V, W del motore, comporterà la rotazione
del motore nello stesso senso di rotazione in cui stava ruotando
durante la prova.
Il diodo R acceso indica che il collegamento delle fasi L1, L2, L3 ai
morsetti rispettivamente U, V, W del motore, comporterà la rotazione
dell'albero motore nella direzione opposta a quella in cui stava
ruotando durante la prova.
Per assicurarti che l'albero ruoti nella direzione desiderata quando il
motore è collegato all'alimentazione, esegui un test della sequenza
delle fasi (vedi capitolo 1).
TKF-13 – MANUALE D'USO
avvia il rilevatore. Dovrebbe accendersi il LED
avvia il rilevatore. Dovrebbe accendersi il LED
