Programmierung

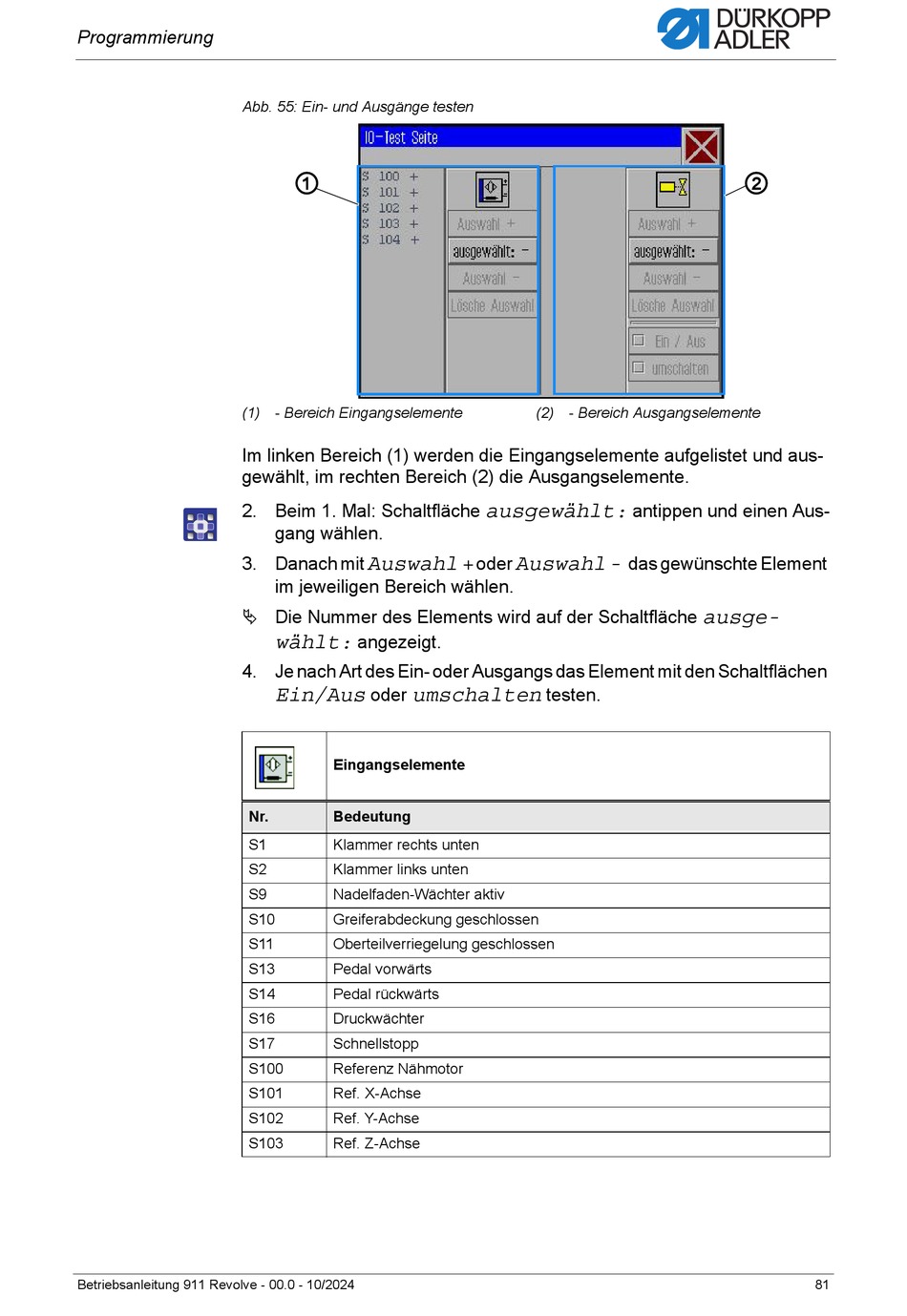

Abb. 55: Ein- und Ausgänge testen
(1) - Bereich Eingangselemente
Im linken Bereich (1) werden die Eingangselemente aufgelistet und aus-
gewählt, im rechten Bereich (2) die Ausgangselemente.
2. Beim 1. Mal: Schaltfläche
3. Danach mit
Die Nummer des Elements wird auf der Schaltfläche
4. Je nach Art des Ein- oder Ausgangs das Element mit den Schaltflächen
Betriebsanleitung 911 Revolve - 00.0 - 10/2024
①
gang wählen.
Auswahl +
im jeweiligen Bereich wählen.
angezeigt.
wählt:
oder
Ein/Aus
umschalten
Eingangselemente
Nr.
Bedeutung
S1
Klammer rechts unten
S2
Klammer links unten
S9
Nadelfaden-Wächter aktiv
S10
Greiferabdeckung geschlossen
S11
Oberteilverriegelung geschlossen
S13
Pedal vorwärts
S14
Pedal rückwärts
S16
Druckwächter
S17
Schnellstopp
S100
Referenz Nähmotor
S101
Ref. X-Achse
S102
Ref. Y-Achse
S103
Ref. Z-Achse
(2) - Bereich Ausgangselemente
antippen und einen Aus-
ausgewählt:
oder
das gewünschte Element
Auswahl -
testen.
②
ausge-
81
