4. Nadelfaden im Uhrzeigersinn um die Spannung (11) führen.
5. Nadelfaden durch die Führungen (10) und (9) fädeln.
6. Nadelfaden im Uhrzeigersinn um die Umlenkung (8) führen.
7. Nadelfaden unter die Fadenanzugsfeder (7), durch die Führung (6)
8. Nadelfaden durch die Führung (3) und durch die Führung (3) des
9. Nadelfaden durch Fadenhebel (1) fädeln.

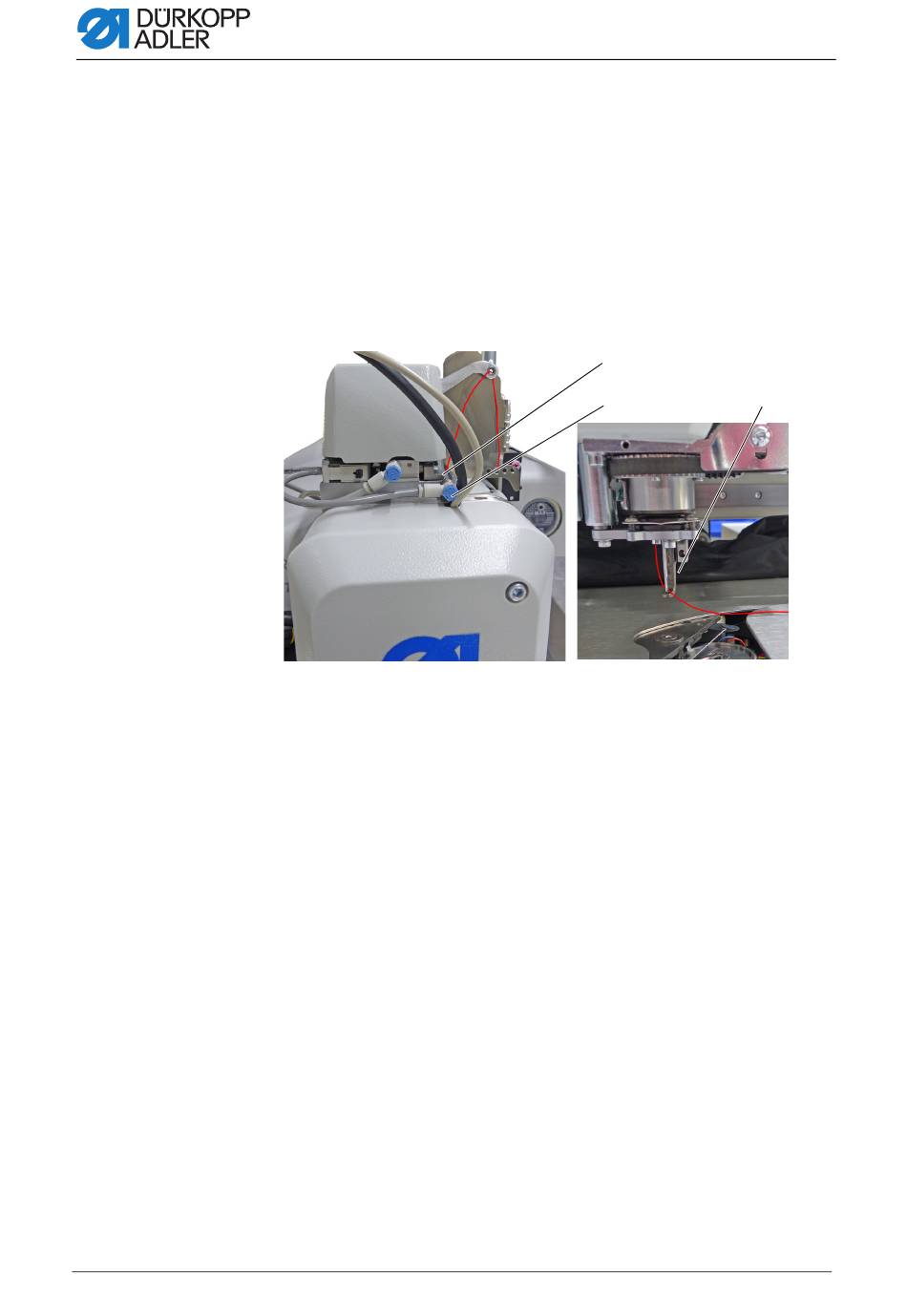

Abb. 9: Nadelfaden einfädeln (2)
(4) - Nadelstange
(14) - Taster
10. Nadelfaden mit Hilfe von Druckluft (Taster (14) drücken) durch die
11. Nadelfaden so in das Nadelöhr einfädeln, dass das lose Ende zum
24
und den Fadenbruch-Sensor (5) führen.
Nadelfaden-Regulators (2) zum Fadenhebel (1) fädeln.
Nadelstange (4) fädeln.
Dabei schauen, dass der Nadelfaden am Hüpferfuß (15) vorbeigleitet,
ggf. nachhelfen, damit der Nadelfaden wirklich an der Nadel auskommt.
Greifer zeigt.
④
⑭
(15) - Hüpferfuß
Betriebsanleitung 911 Revolve - 00.0 - 10/2024
Bedienung
⑮
