7.8 Pneumatischer Anschluss
Das pneumatische System der Maschine und der Zusatzausstattungen
muss mit wasserfreier, ungeölter Druckluft versorgt werden. Der Netz-
druck muss 8 – 10 bar betragen.
7.8.1 Druckluft-Wartungseinheit montieren

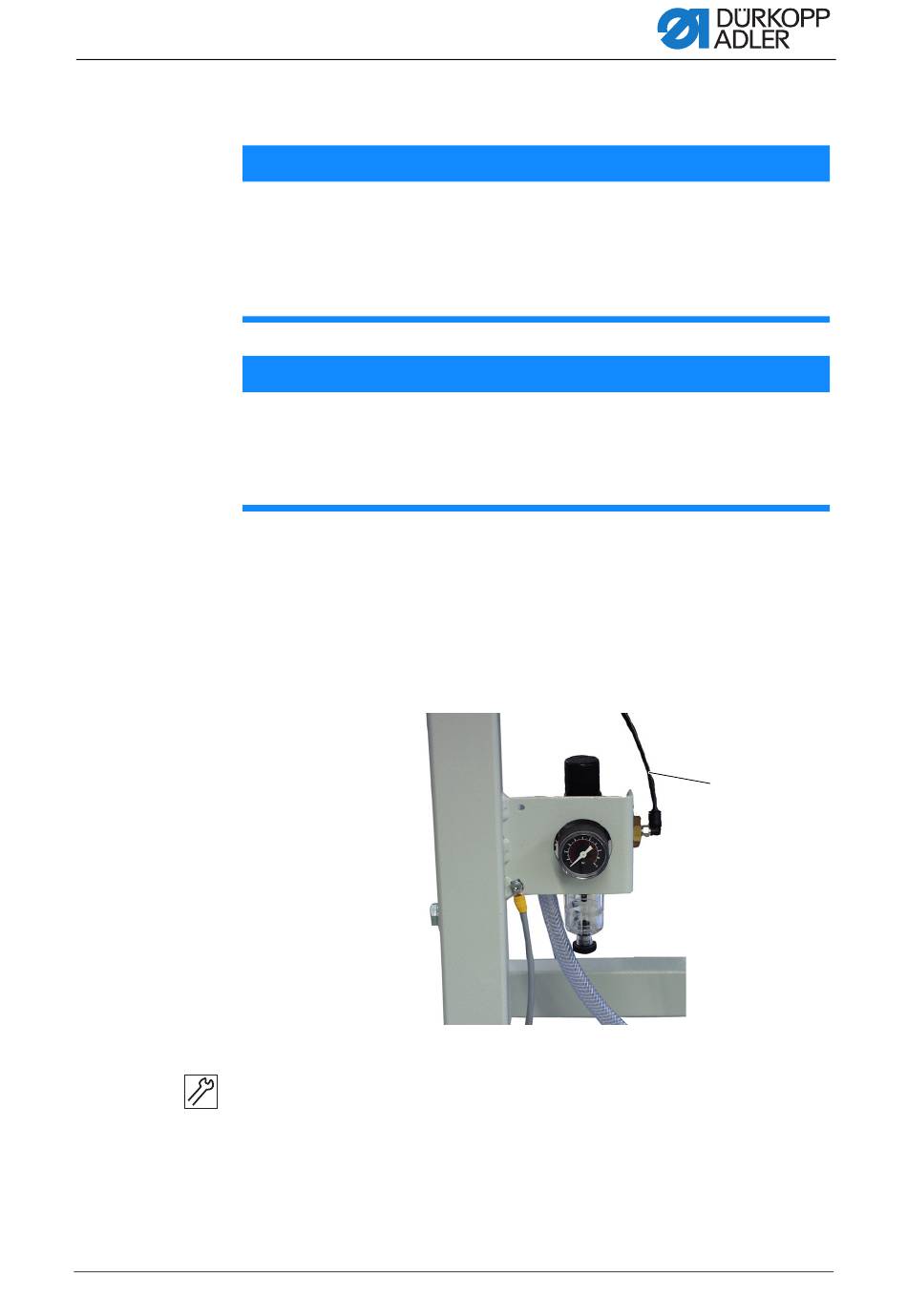

Abb. 76: Druckluft-Wartungseinheit montieren
(1) - Anschluss-Schlauch
So montieren Sie die Druckluft-Wartungseinheit:
1. Anschluss-Schlauch (2) mit einer Schlauchkupplung R 1/4" an das
Betriebsanleitung 911 Revolve - 00.0 - 10/2024
HINWEIS
Sachschäden durch geölte Druckluft!
In der Druckluft mitgeführte Ölteilchen können zu
Funktionsstörungen der Maschine und Verschmutzung des Nähguts
führen.
Sicherstellen, dass keine Ölteilchen in das Druckluft-Netz gelangen.
HINWEIS
Sachschäden durch falsche Einstellung!
Falscher Netzdruck kann Schäden an der Maschine hervorrufen.
Sicherstellen, dass die Maschine nur bei richtig eingestelltem
Netzdruck benutzt wird.
Druckluft-Netz anschließen.
