Bedienung

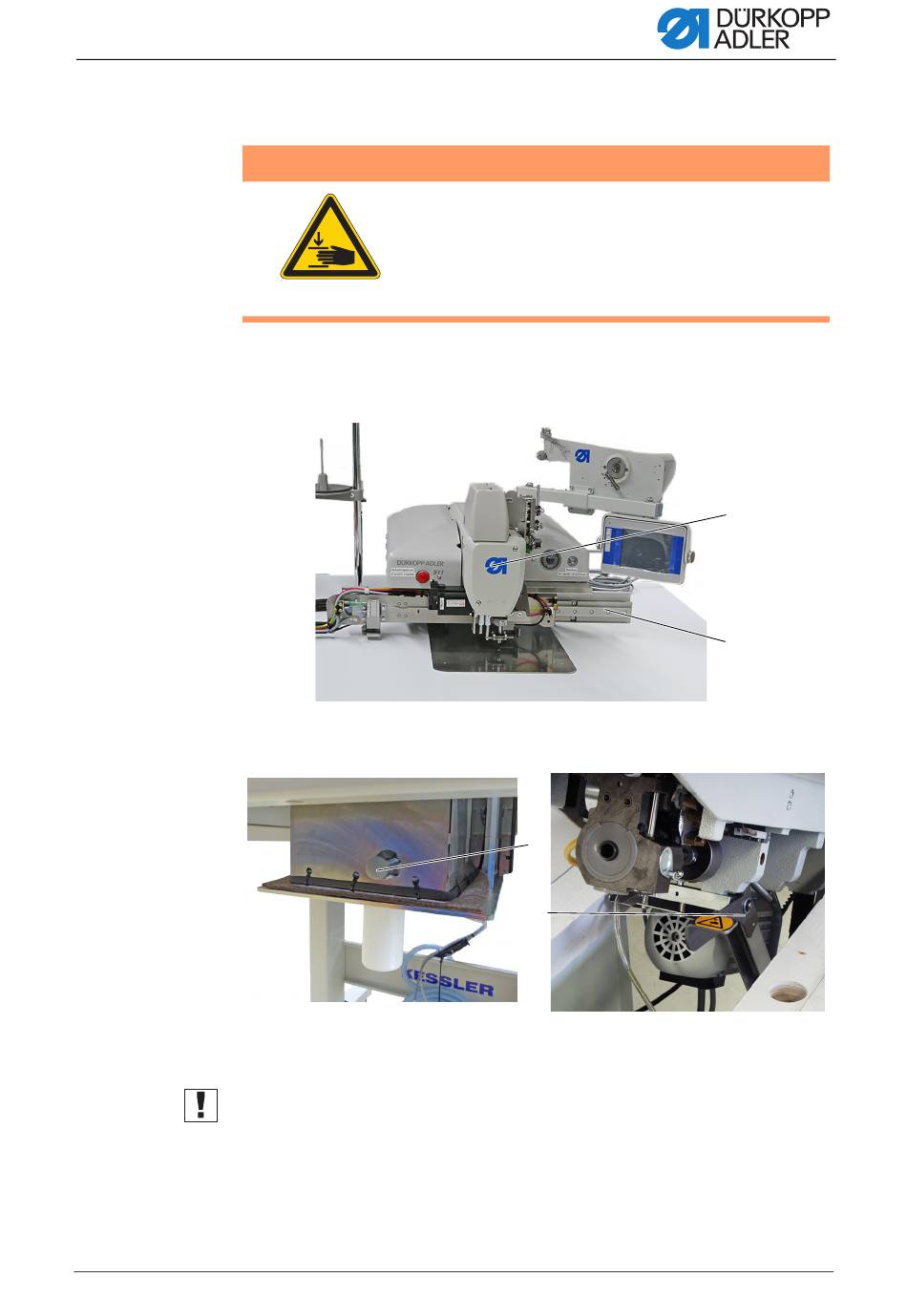

4.11 Maschinenoberteil hoch- und zurückschwenken
4.11.1 Maschinenoberteil hochschwenken
Abb. 16: Maschinenoberteil hochschwenken (1)
(1) - Kopfdeckel
Abb. 17: Maschinenoberteil hochschwenken (2)
(3) - Verriegelung
Wichtig
Der Antriebsschlitten (2) muss hinten stehen.
Betriebsanleitung 911 Revolve - 00.0 - 10/2024
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschinenoberteil beim Zurückschwenken so
lange festhalten, bis es wieder sicher aufliegt.
(2) - Antriebsschlitten
③
④
(4) - Klinke
①
②
31
