Bedienung
4.6 Nadelfaden einfädeln

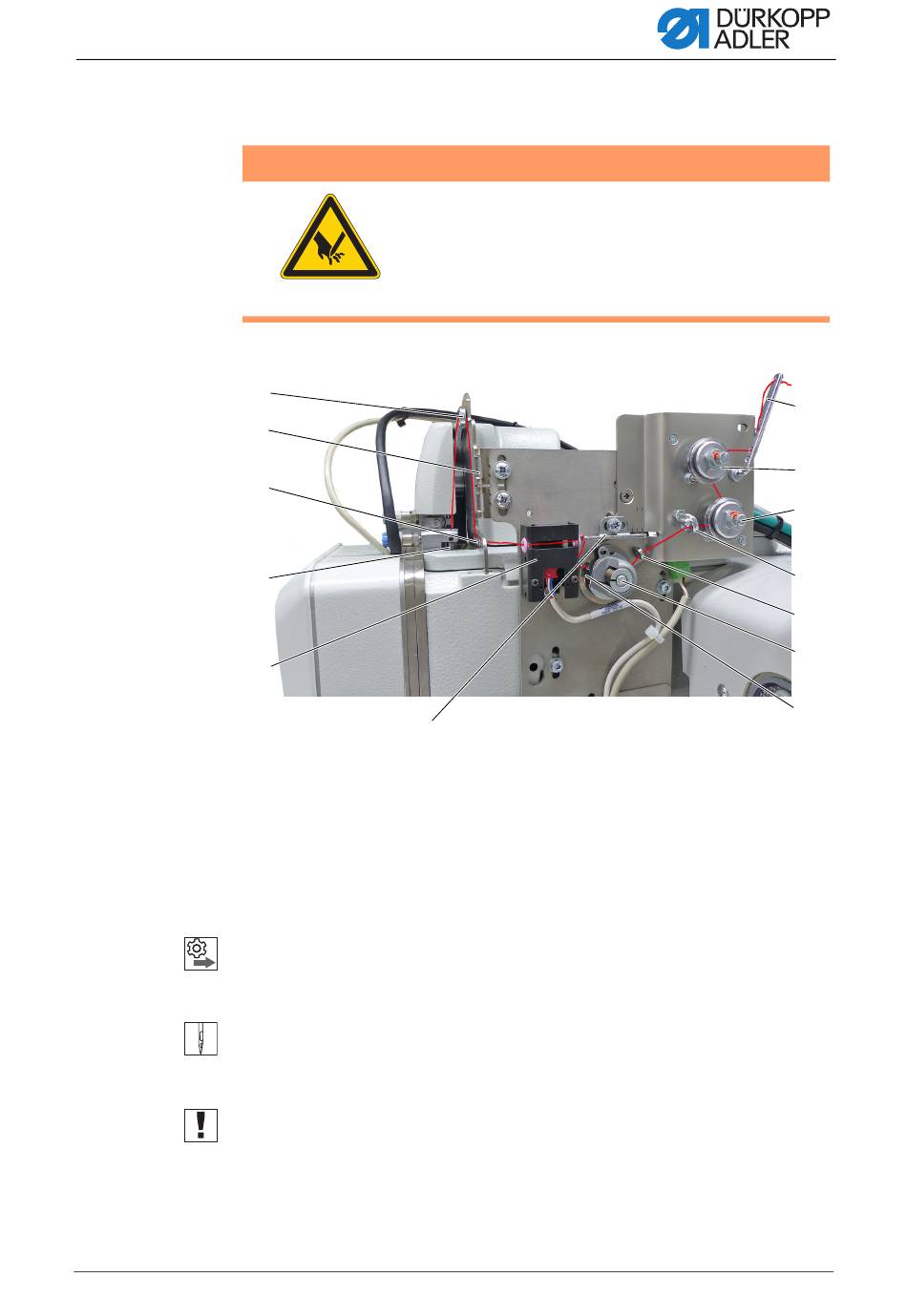

Abb. 8: Nadelfaden einfädeln (1)
①
②
③
④
⑤
(1) - Fadenhebel
(2) - Nadelfaden-Regulator
(3) - Führung
(4) - Nadelstange
(5) - Fadenbruch-Sensor
(6) - Führung
(7) - Fadenanzugsfeder
Reihenfolge
Zuerst den Fadenhebel in OT drehen.
So fädeln Sie den Nadelfaden ein:
1. Garnrolle auf den Garnständer aufstecken und den Nadelfaden durch
Wichtig
Der Abwickelarm muss parallel zum Garnständer stehen.
2. Nadelfaden durch die Führung (13) führen.
3. Nadelfaden gegen den Uhrzeigersinn um die Spannung (12) führen.
Betriebsanleitung 911 Revolve - 00.0 - 10/2024
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine ausschalten, bevor Sie den Nadelfaden
einfädeln.
⑥
ein Loch der Führung am Abwickelarm führen.
(8) - Umlenkung
(9) - Führung
(10) - Führung
(11) - Spannung
(12) - Spannung
(13) - Führung
⑬
⑫
⑪
⑩
⑨
⑧
⑦
23
