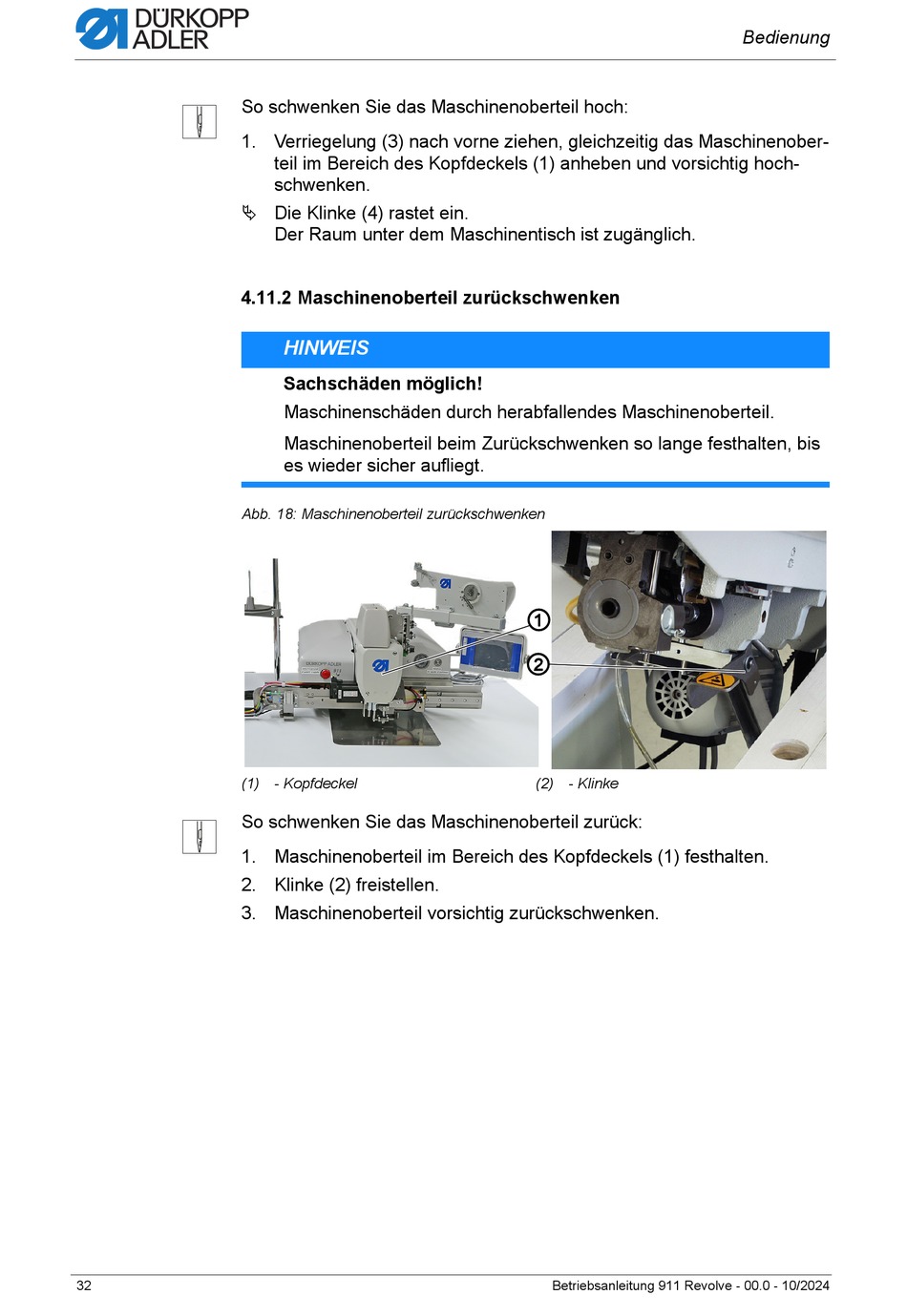

So schwenken Sie das Maschinenoberteil hoch:
1. Verriegelung (3) nach vorne ziehen, gleichzeitig das Maschinenober-
Die Klinke (4) rastet ein.
4.11.2 Maschinenoberteil zurückschwenken
Abb. 18: Maschinenoberteil zurückschwenken
(1) - Kopfdeckel
So schwenken Sie das Maschinenoberteil zurück:
1. Maschinenoberteil im Bereich des Kopfdeckels (1) festhalten.
2. Klinke (2) freistellen.
3. Maschinenoberteil vorsichtig zurückschwenken.
32
teil im Bereich des Kopfdeckels (1) anheben und vorsichtig hoch-
schwenken.
Der Raum unter dem Maschinentisch ist zugänglich.
HINWEIS
Sachschäden möglich!
Maschinenschäden durch herabfallendes Maschinenoberteil.
Maschinenoberteil beim Zurückschwenken so lange festhalten, bis
es wieder sicher aufliegt.
①
②
(2) - Klinke
Betriebsanleitung 911 Revolve - 00.0 - 10/2024
Bedienung
