Reparatur

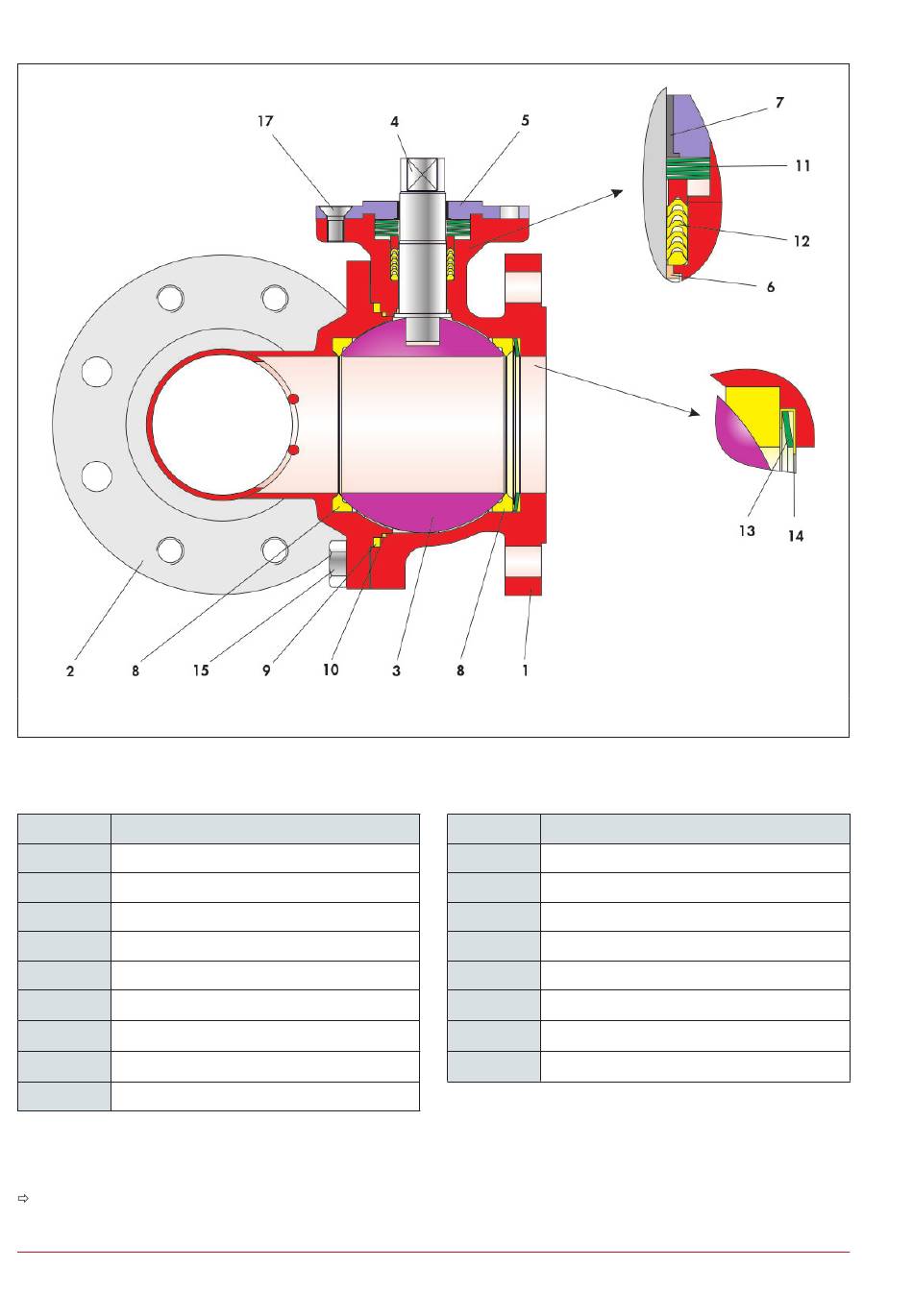

Bild 12-1: Schnittzeichnung des Eindosier Kugelhahns
Tabelle 12-1: Stückliste des Eindosier Kugelhahns
Pos.
1
2
3
4
5
6
7
8
9
1) Abhängig von der Ausführung können Stiftschrauben mit Muttern oder Schrauben verbaut sein.
Rücksendungen unter Angabe folgender Informationen:
12-2
Bezeichnung
Grundgehäuse
Seitengehäuse
Kugel
Schaltwelle
Stopfbuchsfl ansch
Lagerbuchse
Lagerbuchse
Sitzring
Dichtung
Pos.
10
11
12 Dachmanschettenpackung
13
14 Tellerfedermantel
1) Schraube / Stiftschraube
15
1)
16
17
Technische Änderungen vorbehalten
Bezeichnung
Dichtung
Tellerfedersatz
Tellerfeder
Mutter
Schraube
