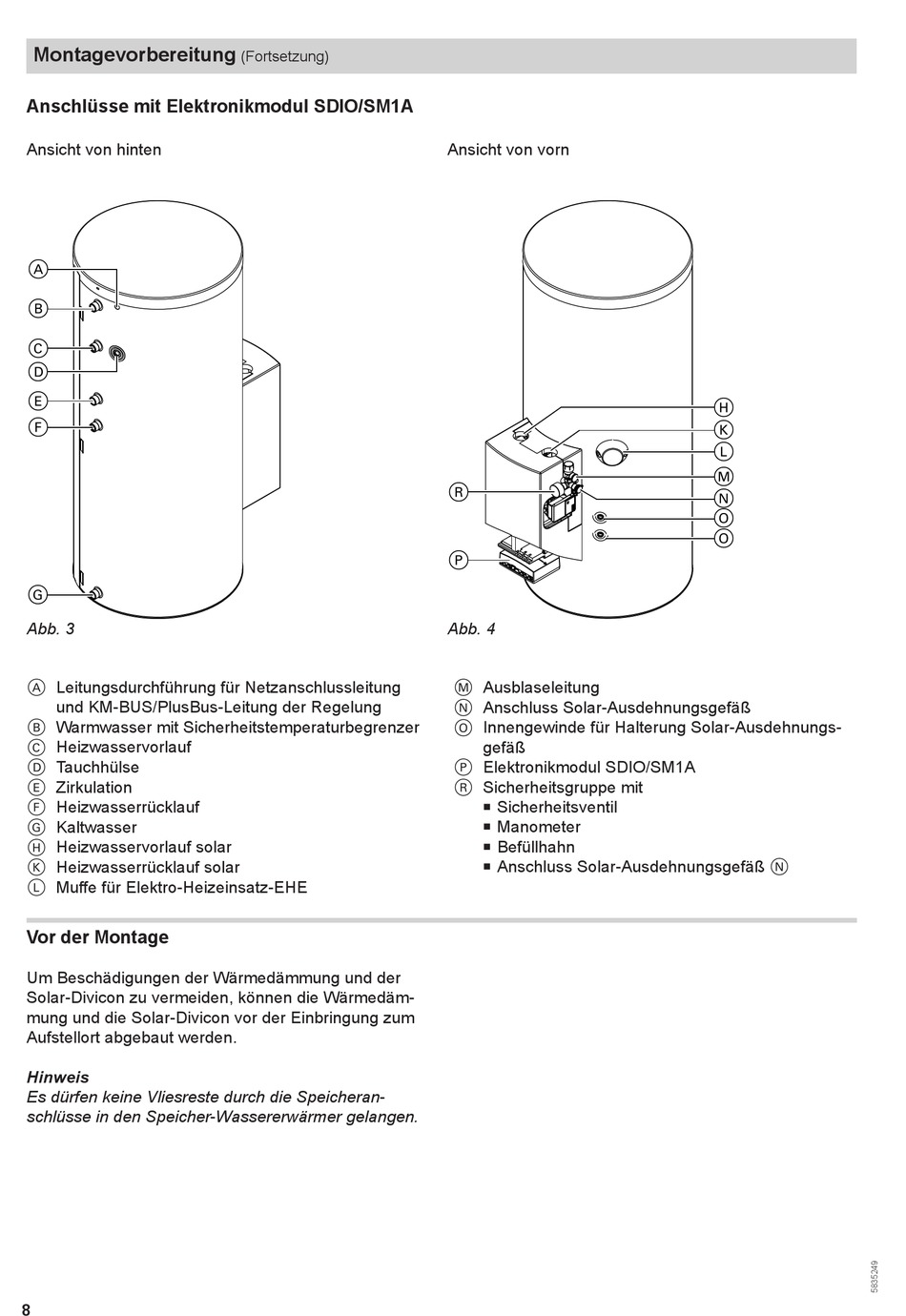

Montagevorbereitung
Anschlüsse mit Elektronikmodul SDIO/SM1A
Ansicht von hinten
A
B
C
D
E
F
G
Abb. 3
Leitungsdurchführung für Netzanschlussleitung
A
und KM-BUS/PlusBus-Leitung der Regelung
Warmwasser mit Sicherheitstemperaturbegrenzer
B
Heizwasservorlauf
C
Tauchhülse
D
Zirkulation
E
Heizwasserrücklauf
F
Kaltwasser
G
Heizwasservorlauf solar
H
Heizwasserrücklauf solar
K
Muffe für Elektro-Heizeinsatz-EHE
L
Vor der Montage
Um Beschädigungen der Wärmedämmung und der
Solar-Divicon zu vermeiden, können die Wärmedäm-
mung und die Solar-Divicon vor der Einbringung zum
Aufstellort abgebaut werden.
Hinweis
Es dürfen keine Vliesreste durch die Speicheran-
schlüsse in den Speicher-Wassererwärmer gelangen.
8
(Fortsetzung)
Ansicht von vorn
R
P
Abb. 4
Ausblaseleitung
M
Anschluss Solar-Ausdehnungsgefäß
N
Innengewinde für Halterung Solar-Ausdehnungs-
O
gefäß
Elektronikmodul SDIO/SM1A
P
Sicherheitsgruppe mit
R
Sicherheitsventil
Manometer
Befüllhahn
Anschluss Solar-Ausdehnungsgefäß
H
K
L
M
N
O
O
N
