Viessmann Vitocell 100-B CVBA Montageanleitung Für Die Fachkraft Seite 18

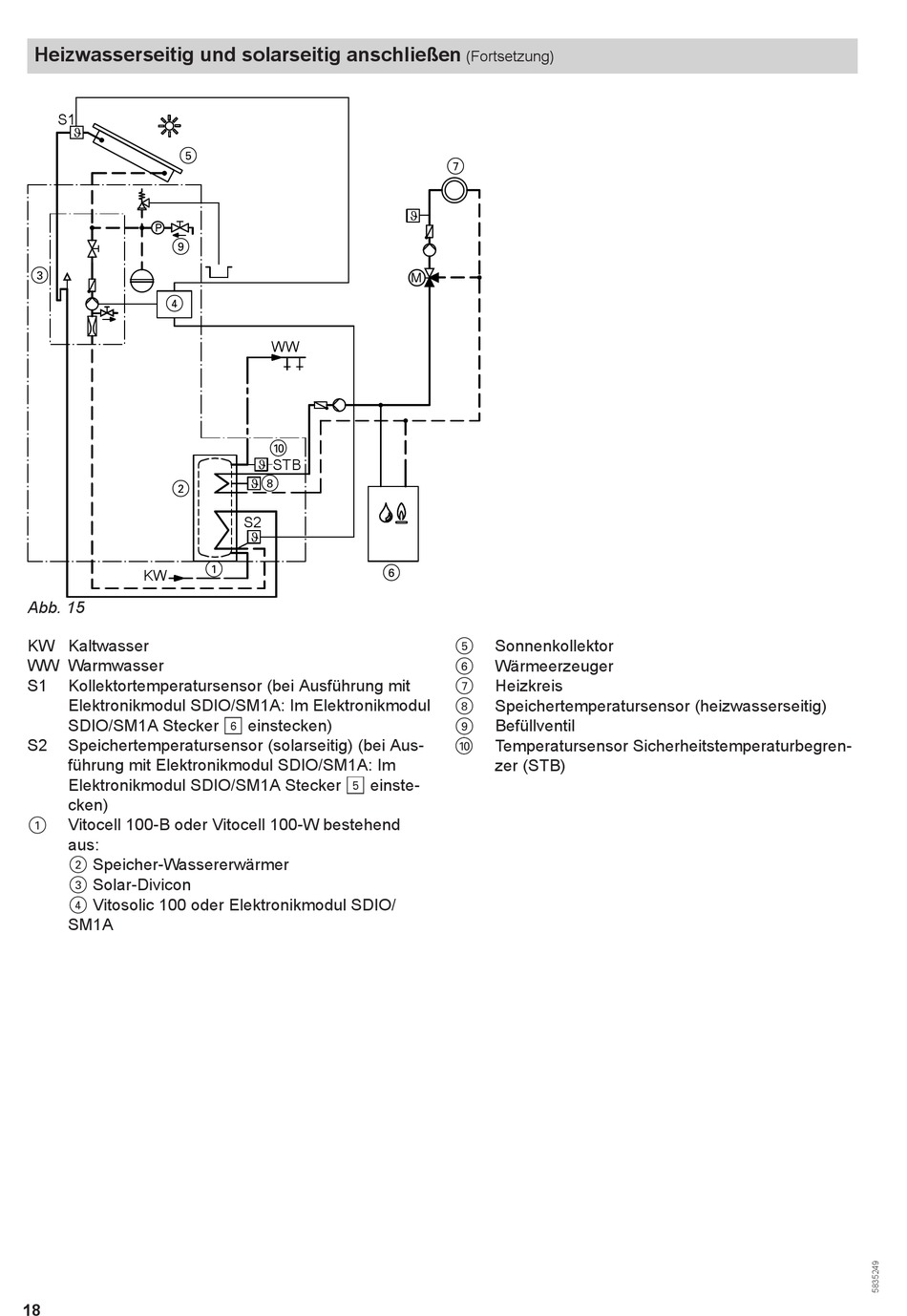

Heizwasserseitig und solarseitig anschließen
S1
5
P
9
3
4
2
KW
Abb. 15
KW Kaltwasser
WW Warmwasser
S1 Kollektortemperatursensor (bei Ausführung mit
Elektronikmodul SDIO/SM1A: Im Elektronikmodul
SDIO/SM1A Stecker
S2 Speichertemperatursensor (solarseitig) (bei Aus-
führung mit Elektronikmodul SDIO/SM1A: Im
Elektronikmodul SDIO/SM1A Stecker
cken)
Vitocell 100-B oder Vitocell 100-W bestehend
1
aus:
Speicher-Wassererwärmer
2
Solar-Divicon
3
Vitosolic 100 oder Elektronikmodul SDIO/
4
SM1A
18
WW
qP
STB
8
S2
1
einstecken)
&
einste-
%
(Fortsetzung)
7
M
6
Sonnenkollektor
5
Wärmeerzeuger
6
Heizkreis
7
Speichertemperatursensor (heizwasserseitig)
8
Befüllventil
9
Temperatursensor Sicherheitstemperaturbegren-
qP
zer (STB)
