Viessmann Vitocell 100-B CVBA Montageanleitung Für Die Fachkraft Seite 16

Speichertemperatursensoren einbauen
A

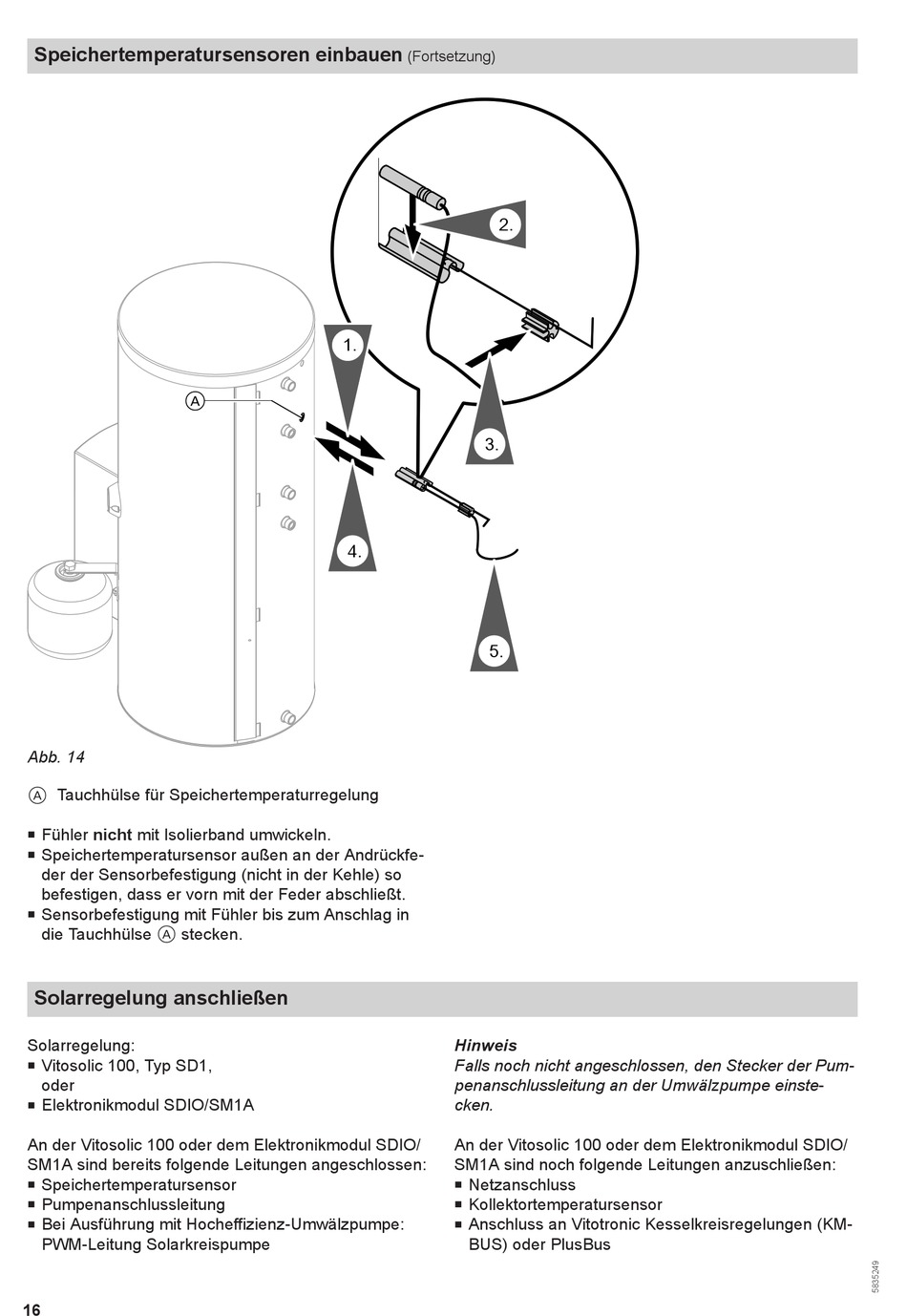

Abb. 14
Tauchhülse für Speichertemperaturregelung
A
■ Fühler nicht mit Isolierband umwickeln.
■ Speichertemperatursensor außen an der Andrückfe-
der der Sensorbefestigung (nicht in der Kehle) so
befestigen, dass er vorn mit der Feder abschließt.
Sensorbefestigung mit Fühler bis zum Anschlag in
■
die Tauchhülse stecken.
A
Solarregelung anschließen
Solarregelung:
■ Vitosolic 100, Typ SD1,
oder
Elektronikmodul SDIO/SM1A
■
An der Vitosolic 100 oder dem Elektronikmodul SDIO/
SM1A sind bereits folgende Leitungen angeschlossen:
■ Speichertemperatursensor
Pumpenanschlussleitung
■
Bei Ausführung mit Hocheffizienz-Umwälzpumpe:
■
PWM-Leitung Solarkreispumpe
16
(Fortsetzung)
2.
1.
3.
4.
5.
Hinweis
Falls noch nicht angeschlossen, den Stecker der Pum-
penanschlussleitung an der Umwälzpumpe einste-
cken.
An der Vitosolic 100 oder dem Elektronikmodul SDIO/
SM1A sind noch folgende Leitungen anzuschließen:
■ Netzanschluss
Kollektortemperatursensor
■
Anschluss an Vitotronic Kesselkreisregelungen (KM-
■
BUS) oder PlusBus
