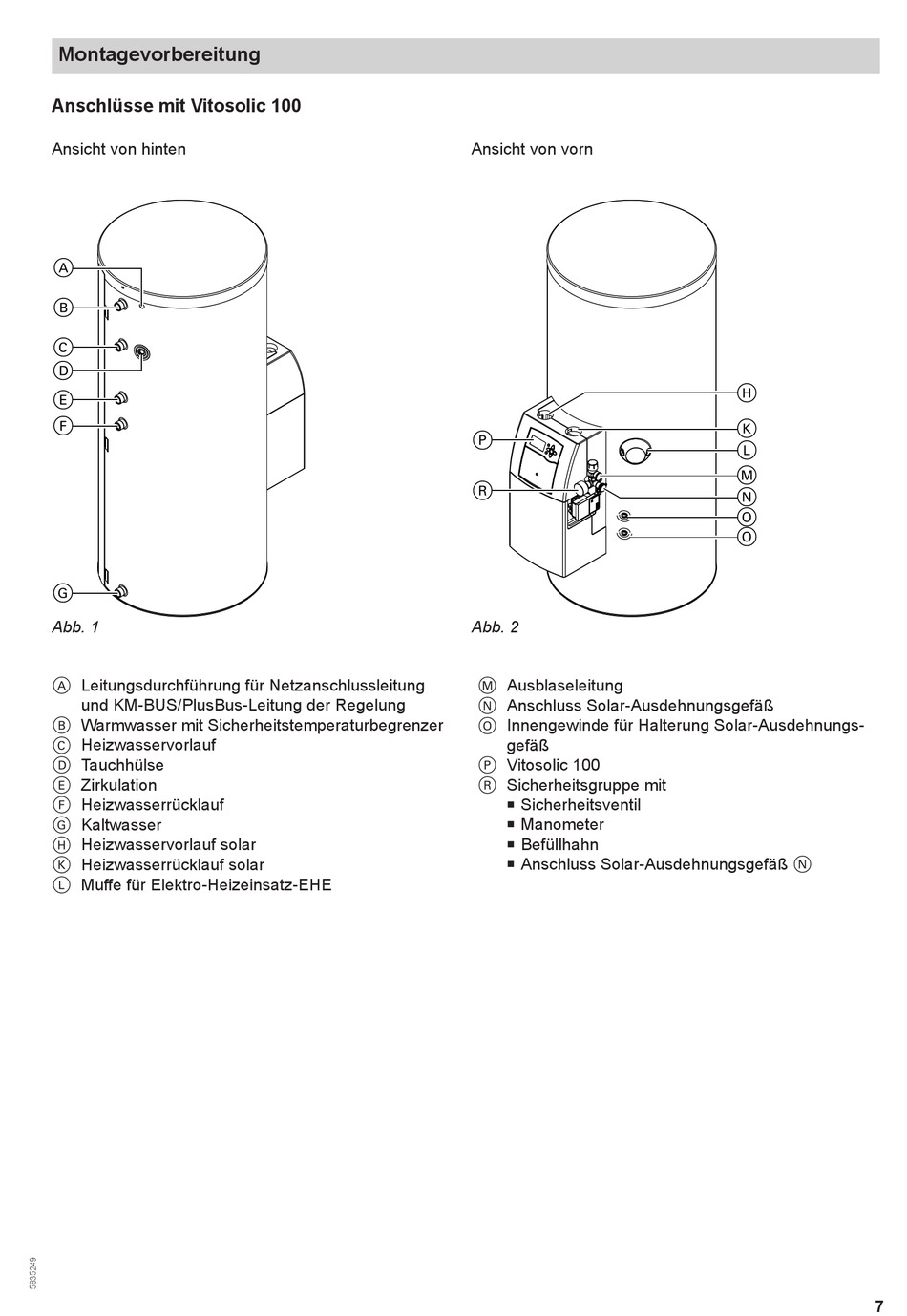

Montagevorbereitung
Anschlüsse mit Vitosolic 100
Ansicht von hinten
A
B
C
D
E
F
G
Abb. 1
Leitungsdurchführung für Netzanschlussleitung
A
und KM-BUS/PlusBus-Leitung der Regelung
Warmwasser mit Sicherheitstemperaturbegrenzer
B
Heizwasservorlauf
C
Tauchhülse
D
Zirkulation
E
Heizwasserrücklauf
F
Kaltwasser
G
Heizwasservorlauf solar
H
Heizwasserrücklauf solar
K
Muffe für Elektro-Heizeinsatz-EHE
L
Ansicht von vorn
P
R
Abb. 2
Ausblaseleitung
M
Anschluss Solar-Ausdehnungsgefäß
N
Innengewinde für Halterung Solar-Ausdehnungs-
O
gefäß
Vitosolic 100
P
Sicherheitsgruppe mit
R
■ Sicherheitsventil
■ Manometer
Befüllhahn
■
Anschluss Solar-Ausdehnungsgefäß
■
H
K
L
M
N
O
O
N
