Viessmann Vitocell 100-B CVBA Montageanleitung Für Die Fachkraft Seite 21

Sicherheitstemperaturbegrenzer (STB) anbauen
!
Achtung
Beschädigungen der Fühlerleitung (Kapillare)
führen zu Funktionsstörungen.
Anschlussleitung und Kapillare nicht im Bereich
heißer Bauteile verlegen.
Kapillare nicht knicken.
4.

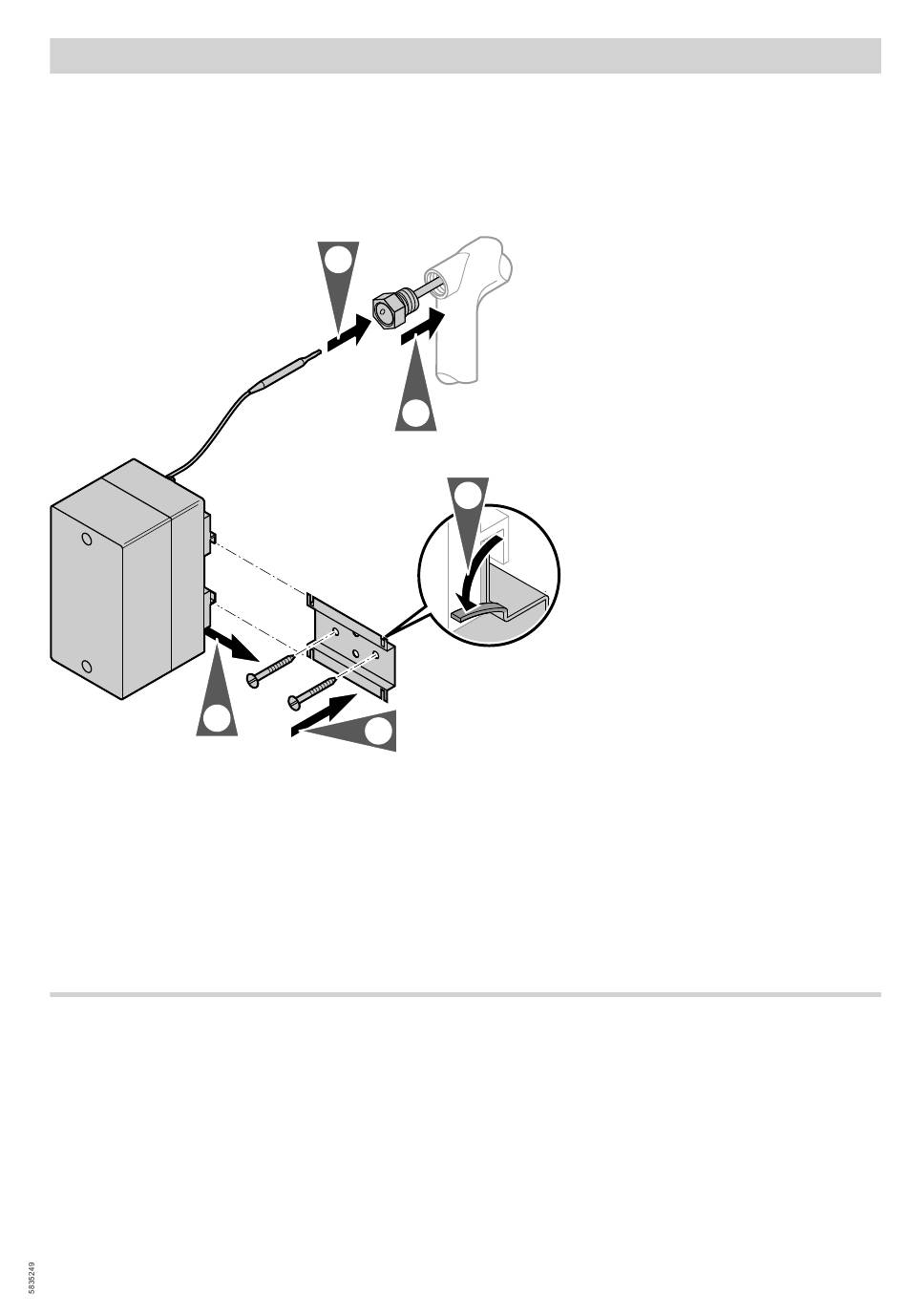

Abb. 18
1. Tauchhülse in Rohr eindichten.
2. Temperaturfühler bis zum Anschlag in die Tauch-
hülse führen.
Hinweis
Fühler nicht mit Isolierband umwickeln.
Elektrisch anschließen
Gerät an der Klemme „PE" mit dem Schutzleiter erden.
Diese Leitung muss mindestens den gleichen Quer-
schnitt wie die Versorgungsleitung haben. Erdungslei-
tungen nicht durchschleifen, d. h. nicht von einem zum
anderen Gerät führen.
2.
1.
4x
5.
3.
3. Halteblech an ausgewählten Montageort anschrau-
4. Gehäuse auf Halteblech schieben.
5. Gehäuse fixieren, dazu Laschen hochbiegen.
ben.
Hinweis
Länge des Kapillarrohrs beachten.
21
