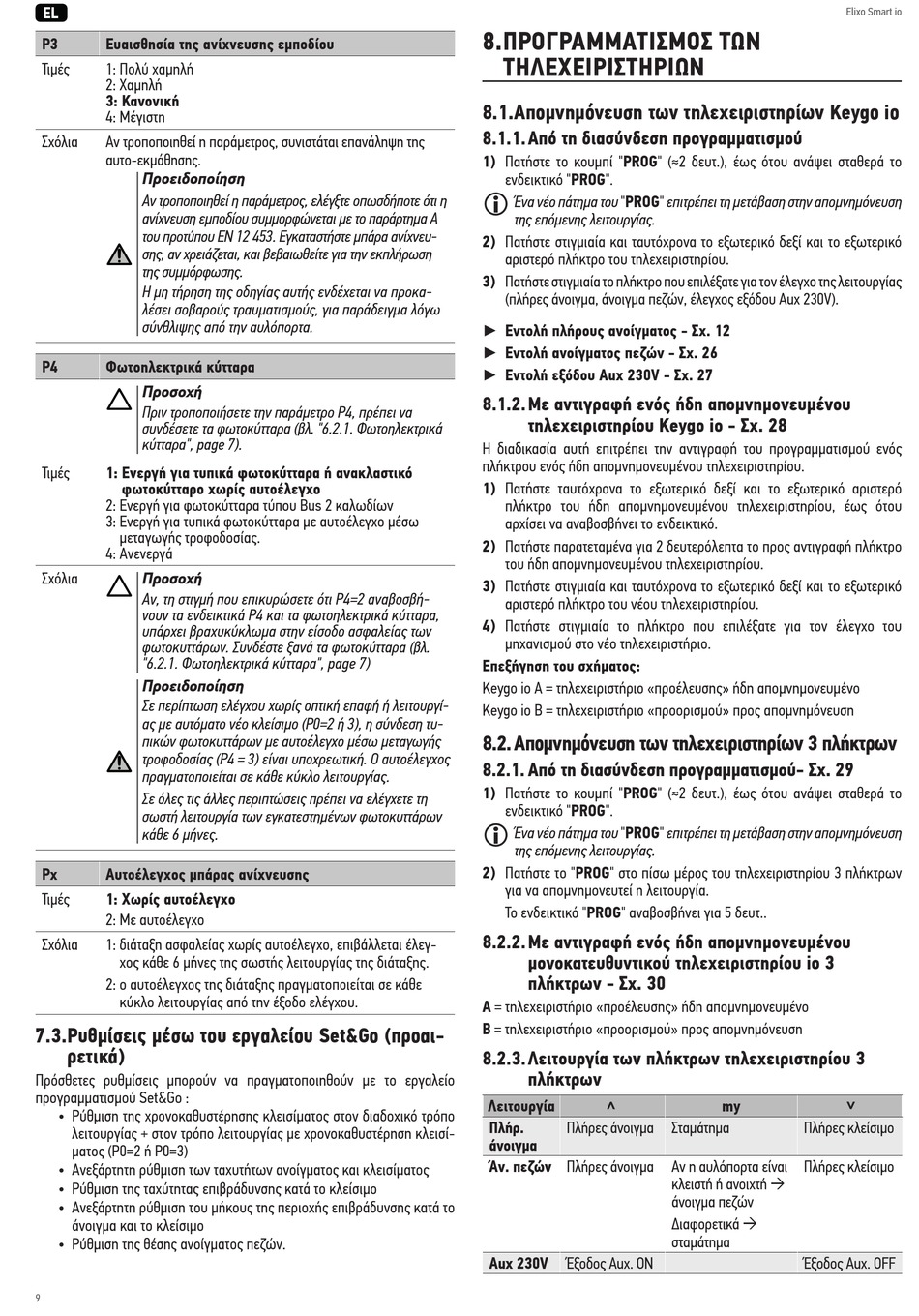

EL
P3 Ευαισθησία της ανίχνευσης εμποδίου
Τιμές 1: Πολύ χαμηλή
2: Χαμηλή
3: Κανονική
4: Μέγιστη
Σχόλια Αν τροποποιηθεί η παράμετρος, συνιστάται επανάληψη της
αυτο-εκμάθησης.
Προειδοποίηση
Αν τροποποιηθεί η παράμετρος, ελέγξτε οπωσδήποτε ότι η
ανίχνευση εμποδίου συμμορφώνεται με το παράρτημα Α
του προτύπου EN 12 453. Εγκαταστήστε μπάρα ανίχνευ-
σης, αν χρειάζεται, και βεβαιωθείτε για την εκπλήρωση
της συμμόρφωσης.
Η μη τήρηση της οδηγίας αυτής ενδέχεται να προκα-
λέσει σοβαρούς τραυματισμούς, για παράδειγμα λόγω
σύνθλιψης από την αυλόπορτα.
P4 Φωτοηλεκτρικά κύτταρα
Προσοχή
Πριν τροποποιήσετε την παράμετρο P4, πρέπει να
συνδέσετε τα φωτοκύτταρα (βλ. "6.2.1. Φωτοηλεκτρικά
κύτταρα", page 7).
Τιμές 1: Ενεργή για τυπικά φωτοκύτταρα ή ανακλαστικό
φωτοκύτταρο χωρίς αυτοέλεγχο
2: Ενεργή για φωτοκύτταρα τύπου Bus 2 καλωδίων
3: Ενεργή για τυπικά φωτοκύτταρα με αυτοέλεγχο μέσω
μεταγωγής τροφοδοσίας.
4: Ανενεργά
Σχόλια Προσοχή
Αν, τη στιγμή που επικυρώσετε ότι P4=2 αναβοσβή-
νουν τα ενδεικτικά P4 και τα φωτοηλεκτρικά κύτταρα,
υπάρχει βραχυκύκλωμα στην είσοδο ασφαλείας των
φωτοκυττάρων. Συνδέστε ξανά τα φωτοκύτταρα (βλ.
"6.2.1. Φωτοηλεκτρικά κύτταρα", page 7)
Προειδοποίηση
Σε περίπτωση ελέγχου χωρίς οπτική επαφή ή λειτουργί-
ας με αυτόματο νέο κλείσιμο (P0=2 ή 3), η σύνδεση τυ-
πικών φωτοκυττάρων με αυτοέλεγχο μέσω μεταγωγής
τροφοδοσίας (P4 = 3) είναι υποχρεωτική. Ο αυτοέλεγχος
πραγματοποιείται σε κάθε κύκλο λειτουργίας.
Σε όλες τις άλλες περιπτώσεις πρέπει να ελέγχετε τη
σωστή λειτουργία των εγκατεστημένων φωτοκυττάρων
κάθε 6 μήνες.
Px Αυτοέλεγχος μπάρας ανίχνευσης
Τιμές 1: Χωρίς αυτοέλεγχο
2: Με αυτοέλεγχο
Σχόλια 1: διάταξη ασφαλείας χωρίς αυτοέλεγχο, επιβάλλεται έλεγ-
χος κάθε 6 μήνες της σωστής λειτουργίας της διάταξης.
2: ο αυτοέλεγχος της διάταξης πραγματοποιείται σε κάθε
κύκλο λειτουργίας από την έξοδο ελέγχου.
7.3. Ρυθμίσεις μέσω του εργαλείου Set&Go (προαι-
ρετικά)
Πρόσθετες ρυθμίσεις μπορούν να πραγματοποιηθούν με το εργαλείο
προγραμματισμού Set&Go :
• Ρύθμιση της χρονοκαθυστέρησης κλεισίματος στον διαδοχικό τρόπο
λειτουργίας + στον τρόπο λειτουργίας με χρονοκαθυστέρηση κλεισί-
ματος (P0=2 ή P0=3)
• Ανεξάρτητη ρύθμιση των ταχυτήτων ανοίγματος και κλεισίματος
• Ρύθμιση της ταχύτητας επιβράδυνσης κατά το κλείσιμο
• Ανεξάρτητη ρύθμιση του μήκους της περιοχής επιβράδυνσης κατά το
άνοιγμα και το κλείσιμο
• Ρύθμιση της θέσης ανοίγματος πεζών.
9
8. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΩΝ
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΩΝ
8.1. Απομνημόνευση των τηλεχειριστηρίων Keygo io
8.1.1. Από τη διασύνδεση προγραμματισμού
1) Πατήστε το κουμπί "PROG" (≈2 δευτ.), έως ότου ανάψει σταθερά το
ενδεικτικό "PROG".
͉
Ένα νέο πάτημα του "PROG" επιτρέπει τη μετάβαση στην απομνημόνευση
της επόμενης λειτουργίας.
2) Πατήστε στιγμιαία και ταυτόχρονα το εξωτερικό δεξί και το εξωτερικό
αριστερό πλήκτρο του τηλεχειριστηρίου.
3) Πατήστε στιγμιαία το πλήκτρο που επιλέξατε για τον έλεγχο της λειτουργίας
(πλήρες άνοιγμα, άνοιγμα πεζών, έλεγχος εξόδου Aux 230V).
► Εντολή πλήρους ανοίγματος - Σχ. 12
► Εντολή ανοίγματος πεζών - Σχ. 26
► Εντολή εξόδου Aux 230V - Σχ. 27
8.1.2. Με αντιγραφή ενός ήδη απομνημονευμένου
τηλεχειριστηρίου Keygo io - Σχ. 28
Η διαδικασία αυτή επιτρέπει την αντιγραφή του προγραμματισμού ενός
πλήκτρου ενός ήδη απομνημονευμένου τηλεχειριστηρίου.
1) Πατήστε ταυτόχρονα το εξωτερικό δεξί και το εξωτερικό αριστερό
πλήκτρο του ήδη απομνημονευμένου τηλεχειριστηρίου, έως ότου
αρχίσει να αναβοσβήνει το ενδεικτικό.
2) Πατήστε παρατεταμένα για 2 δευτερόλεπτα το προς αντιγραφή πλήκτρο
του ήδη απομνημονευμένου τηλεχειριστηρίου.
3) Πατήστε στιγμιαία και ταυτόχρονα το εξωτερικό δεξί και το εξωτερικό
αριστερό πλήκτρο του νέου τηλεχειριστηρίου.
4) Πατήστε στιγμιαία το πλήκτρο που επιλέξατε για τον έλεγχο του
μηχανισμού στο νέο τηλεχειριστήριο.
Επεξήγηση του σχήματος:
Keygo io A = τηλεχειριστήριο «προέλευσης» ήδη απομνημονευμένο
Keygo io B = τηλεχειριστήριο «προορισμού» προς απομνημόνευση
8.2. Απομνημόνευση των τηλεχειριστηρίων 3 πλήκτρων
8.2.1. Από τη διασύνδεση προγραμματισμού- Σχ. 29
1) Πατήστε το κουμπί "PROG" (≈2 δευτ.), έως ότου ανάψει σταθερά το
ενδεικτικό "PROG".
͉
Ένα νέο πάτημα του "PROG" επιτρέπει τη μετάβαση στην απομνημόνευση
της επόμενης λειτουργίας.
2) Πατήστε το "PROG" στο πίσω μέρος του τηλεχειριστηρίου 3 πλήκτρων
για να απομνημονευτεί η λειτουργία.
Το ενδεικτικό "PROG" αναβοσβήνει για 5 δευτ..
8.2.2. Με αντιγραφή ενός ήδη απομνημονευμένου
μονοκατευθυντικού τηλεχειριστηρίου io 3
πλήκτρων - Σχ. 30
A = τηλεχειριστήριο «προέλευσης» ήδη απομνημονευμένο
B = τηλεχειριστήριο «προορισμού» προς απομνημόνευση
8.2.3. Λειτουργία των πλήκτρων τηλεχειριστηρίου 3
πλήκτρων
Λειτουργία
Πλήρ.
Πλήρες άνοιγμα
άνοιγμα
Άν. πεζών Πλήρες άνοιγμα
Aux 230V Έξοδος Aux. ON
my
Σταμάτημα Πλήρες κλείσιμο
Αν η αυλόπορτα είναι Πλήρες κλείσιμο
κλειστή ή ανοιχτή à
άνοιγμα πεζών
Διαφορετικά à
σταμάτημα
Έξοδος Aux. OFF
Elixo Smart io
