Seite 18: Allgemeines
Das in Übereinstimmung mit der vorliegenden Gebrauchsanweisung installierte Produkt erlaubt eine Installation gemäß den Normen EN 12453 und EN 13241-1. Hiermit erklärt SOMFY, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den andere relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Eine Konformitätserklärung kann auf der Web-Seite www.somfy.com/ce (Elixo 500 24 V) abgerufen werden, verwendbar in EU, CH und NO. -
Seite 19: Nachrüsten Eines Antriebs An Einem Vorhandenen Tor

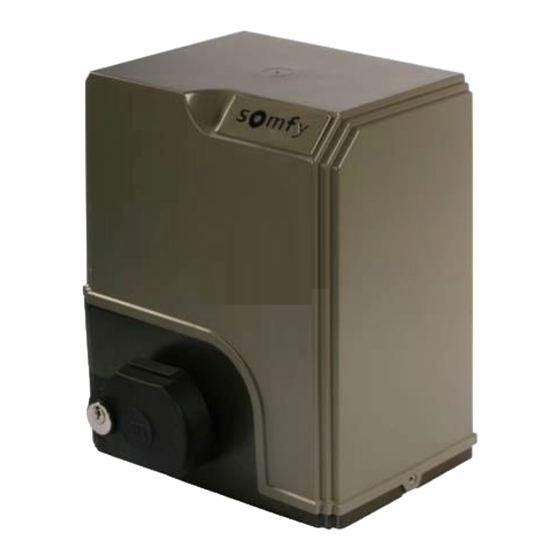

Schlüssel zum Abschließen des Griffs Endlagenstück Beschreibung des antriebs Antrieb Schrägstirnrad-Schneckengetriebe Baugruppe elektromechanische Endlagenschalter Ritzel Mechanismus zur manuellen Entriegelung Steuereinheit Batteriepack (optional, Artikel-Nr. 9014612): 7a 2 Notstrombatterien 7b Batteriehalterung Steuerkarte Batterieversorgung maße des antriebs Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 20: Anwendungsbereich
Drehen Sie den Schlüssel um eine Vierteldrehung nach links. Drehen Sie den Griff zum manuellen Entriegeln des Antriebs nach rechts. Das Tor nicht unter Gewaltanwendung verschieben. Beim Verschieben von Hand das Tor stets festhalten. Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 21: Installation Des Antriebs
Spiel zwischen Zahnstange und Ritzel über den Fahrweg des Tores hinweg nicht zu sehr variiert. Schrauben Sie je eine Unterlegscheibe gefolgt von einer Mutter auf alle Verankerungsschrauben, um den Antrieb zu fixieren. Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 22: Befestigung Der Endlagenstücke
Koaxialkabel oder die Verwendung eines Verlängerungskabels oder eines mit einer Lüsterklemme angeschlossenen Koaxialkabels beeinträchtigt das Signal). Die Befestigungsplatte der Antenne ist ein aktives Element der Antenne. Sie darf weder weggelassen noch verändert werden. Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 23: Anschluss An Die Stromversorgung
Verwenden Sie die Tasten + und - der Steuereinheit, um das Menü „LAnGUE“ (SPrAchE) aufzurufen. Drücken Sie die OK-Taste. Verwenden Sie nun die Tasten + und - , um die gewünschte Sprache auszuwählen. Betätigen Sie die OK-Taste, um Ihre Auswahl zu bestätigen. Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 24: Programmierung Der Funkhandsender
Betätigen Sie die OK-Taste, um zu bestätigen. Nun wird der automatische Einlernvorgang gestartet. Das Tor muss zwei vollständige Bewegungszyklen durchführen. Wenn der automatische Einlernvorgang korrekt durchgeführt ist, zeigt das Display des Antriebs „OK“ an. Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 25: Bedienung Des Antriebs
Bei Temperaturen unter -5°C besteht die Gefahr einer ungewollten Hinderniserkennung. Nehmen Sie für eine spezielle Einstellung des Motors bitte Kontakt mit dem Technischen Service von Somfy auf (Nummer auf der Rückseite dieses Handbuchs). nUn IST DEr AnTrIEB FÜr DEn BETrIEB BErEIT. -
Seite 26: Reflexlichtschranke
An der Fotozelle den DIP Switch1 und DIP Switch2 auf ON auf OFF stellen. stellen. Kabelgebundene Codetastatur – H P2 M P1 T3 C3 R3 T2 C2 R2 T1 C1 R1 V Kabelgebundener Schlüsselschalter Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 27: Parametereinstellung
Beim Betrieb mit der Funktion Totmannschalter ist ein [totMAnn] aktiviert. kabelgebundenes Steuerelement erforderlich. Die Bewegung wird OFF: Betrieb mit Impulsen fortgesetzt, so lange die Steuertaste betätigt ist. gemäß modus 3 oder 4 Schritte. Copyright © 2008 Somfy SAS. All rights reserved. -
Seite 28: Löschen Der Funkhandsender Und Aller Einstellungen
Während der Verwendung des Antriebs geben die angezeigten Nachrichten den Zustand des Systems an. Bei Funktionsstörungen wird eine ständige Meldung angezeigt, um auf die zu überprüfende Komponente hinzuweisen. Wird die festgestellte Störung nicht behoben oder besteht sie weiter, setzen Sie sich bitte mit dem Kundendienst von Somfy in Verbindung. DIAgnOSE... -
Seite 29: Anzeige Der Antriebsdrehmomente Während Des Betriebs Des Antriebs
Anschluss Signalleuchte 24 V, max. 25 W Sicherungen 250 V T 0,62 A und T 1 A Integrierter Funkempfänger Anzahl der programmierbaren Funkhandsender Frequenz der Funkhandsender RTS 433,42 MHz Antennenwiderstand 50 Ohm (RG58) Copyright © 2008 Somfy SAS. All rights reserved. - Seite 58 noteS...
