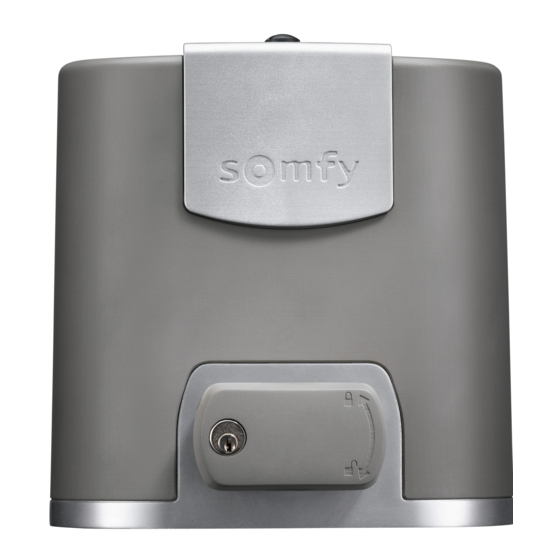

Inhaltszusammenfassung für SOMFY Elixo 500 3S RTS

  • Seite 1 Elixo 500 3S RTS Montageanleitung Installatiehandboek Manuale di installazione Manual de instalación Εγχειρίδιο εγκατάστασης...

  • Seite 2: Inhaltsverzeichnis

    Endanwender auszuhändigen. Der Monteur muss den Endnutzer explizit darauf hinweisen, dass Ins- tallation, Einstellung und Wartung des Antriebs von einer fachlich qualifizierten Person für Antriebe und Gebäude- automation ausgeführt werden müssen. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 3: Wichtige Informationen

    (siehe Abschnitt „Bestimmungsgemäße Verwendung“ der Montageanweisung). Die Verwendung von Zubehör oder Komponenten, die Gefahrenzonen: Wie können sie beseitigt werden? nicht von Somfy genehmigt sind, ist untersagt, da in ei- nem solchen Fall nicht für die Sicherheit der Personen GEFAHREN LÖSUNGEN garantiert werden kann.

  • Seite 4: Elektrische Installation

    Sie alle Personen bis zum Abschluss der Installation fern. Der Antrieb darf nicht mit Klebstoffen befestigt werden. WARNUNG Die manuelle Entriegelung kann eine unkontrollierte Be- wegung des Tors zur Folge haben. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 5: Produktbeschreibung

    2.3. Beschreibung des Antriebs - Abb. 2 2.5. Allgemeine Abmessungen des Antriebs - Abb. 3 Posi- Bezeichnung tion Schraube Abdeckklappe Abdeckklappe Abdeckhaube Antrieb 24 V Untersetzung Baugruppe elektromechanische Endlagenschalter Ritzel Mechanismus zur manuellen Entriegelung Steuereinheit Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 6: Gesamtansicht Einer Typischen Installation - Abb

    10) Den Antrieb auf die Metallplatte setzen. 11) Überprüfen Sie die in Abb. 7 der Montageanleitung - Abbildungen an- gegebenen Maße. 12) Fügen Sie an jeder Verankerungsschraube eine Unterlegscheibe und eine Mutter hinzu, ohne sie festzuziehen. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 7: Schnelle Inbetriebnahme

    Tor bewegt sich mit einer deutlich reduzierten Geschwindigkeit. Dieser Common Kontaktleiste kompatibel Modus darf nur während der Installation verwendet werden. Das Tor darf nicht normal benutzt werden, solange kein automatischer Einlernzyklus Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 8: Beschreibung Der Verschiedenen Peripheriegeräte

    Es können mehrere Leuchten angeschlossen werden, eine Gesamtleis- matisch getestet. tung von 500 W darf jedoch nicht überschritten werden. • Schlägt der Test fehl, ist keine Torbewegung möglich, bis auf Tot- mann-Schaltung umgeschaltet wird (nach 3 Minuten). Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 9: Erweiterte Einstellungen

    Unabhängig vom Wert von P01 schließt das Tor auto- matisch, nachdem ein Fußgängeröffnungsbefehl erteilt wurde. Die automatische Schließverzögerung kann im Parameter „P04“ (kurze Schließverzögerung) oder im Parameter „P05“ (lange Schließverzögerung) programmiert werden. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 10 Parameter „P14“ programmierten Verzögerung weiter. 1: aktiv P13=2 ist bei Automatikbetrieb zwingend er- 2: aktiv mit Selbsttest über den Testausgang forderlich. 3: aktiv mit Selbsttest durch Kommutierung der Span- nungsversorgung Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.
  • Seite 11 0: Betriebsart Vollöffnung - Fußgängeröffnung 1: Betriebsart Öffnen - Schließen Kommentar 0: Eingang Klemme 11 = Vollöffnung, Eingang Klemme 9 = Fußgängeröffnung 1: Eingang Klemme 9 = nur Öffnen, Eingang Klemme 11 = nur Schließen Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 12: Einlernen Von Funkhandsendern

    Am Display wird „Add“ angezeigt. wiederholen. Funktionen der Tasten eines Funkhandsenders mit 3 Tasten Vollöffnung Stopp Vollschließung Vollöffnung Bei geschlossenem Vollschließung Fußgänger- öffnung Andernfalls Stopp Beleuchtung EIN Beleuchtung AUS Hilfsausgang EIN Hilfsausgang AUS Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 13: Diagnose

    Steuerung gewiesen. des Hilfsausgangs Durch erneuten Druck auf die Taste „PROG“ gelangt man in den Modus „Wartet auf das Einlernen eines Funk- handsenders für die Funktion Vollöff- nung: F0“. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.

  • Seite 14: Anzeige Von Fehlercodes Und Störungen

    Selbsttest der Selbsttests der richtig parametriert ist. sorgung an. Kontaktleiste Kontaktleiste ist nicht Überprüfen Sie die Bei allen anderen Fehlercodes oder Störungen setzen Sie sich mit Somfy zufriedenstellend. Verkabelung der in Verbindung. Kontaktleiste. Hinderniser- 11.4. Zugriff auf die gespeicherten Daten kennung beim Wählen Sie zum Zugriff...

  • Seite 15: Technische Daten

    Eingang für externe Zusatzantenne (Teile-Nr. 2400472) Ja: kompatible Batteriepacks 9,6 V (Teile-Nr. 9001001) und 24 V (Teile-Nr. 9016732) Eingang für Notstrombatterie Autonomie: 24 Stunden; 5 bis 10 Zyklen, je nach Tor Ladedauer: 48 Std. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved.
