ES
11. DIAGNÓSTICO Y SOLUCIÓN DE
PROBLEMAS

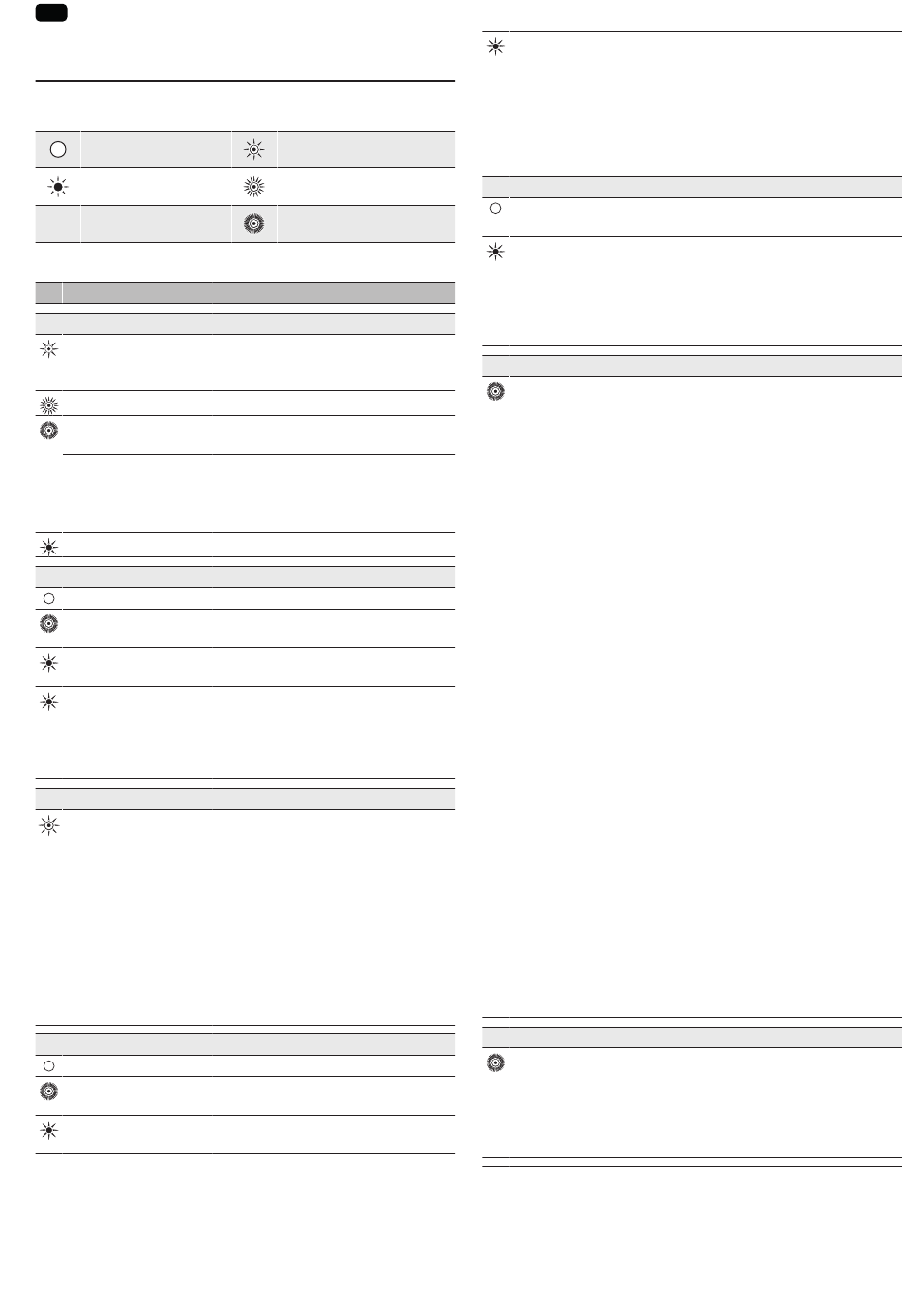

11.1. Estado de los indicadores luminosos
Apagado
Encendido fijo
11.2. Diagnóstico
Significado
Indicador luminoso SET
Durante la primera co-
nexión a la red, no se ha
realizado el aprendizaje
Aprendizaje en curso
Fallo en el módulo
electrónico
Térmico del motor
Otro fallo
Aprendizaje realizado
Indicador luminoso de las células fotoeléctricas
Funcionamiento normal
Autotest en curso
Detección en proceso
Fallo permanente
Indicadores luminosos, células fotoeléctricas + indicador luminoso «P4»
Cortocircuito en la
entrada de seguridad
de las células
Indicador luminoso de la barra sensora
Funcionamiento normal
Autotest en curso
Detección en proceso
10
Parpadeo lento
Parpadeo rápido
Parpadeo muy rápido
Acción
Realice la puesta en servicio rápida de la
motorización.
Espere a que finalice el aprendizaje.
Corte la alimentación, espere unos
5 min y vuelva a dar corriente.
Póngase en contacto con el servicio de
asistencia técnica de Somfy.
Una vez finalizado el autotest, el indica-
dor luminoso se apaga.
Una vez finalizada la detección, el
indicador luminoso se apaga.
Compruebe la alineación y el cableado
de las células.
Tras 3 min, la entrada de mando por cable
(terminales 12 y 13) permite controlar la
puerta en modo «hombre muerto».
Si en el momento de validar «P4» = 2
(células Bus), los indicadores luminosos
«P4» y las células fotoeléctricas parpadean
es porque hay un cortocircuito en la entrada
de seguridad de las células y no se tiene
en cuenta la modificación del parámetro.
Compruebe que se ha retirado correcta-
mente el puente entre los bornes 17 y 18 y
verifique la conexión de las células (consul-
te el capítulo 6.2.1 Células fotoeléctricas).
Configure de nuevo «P4» y, después, volver
a realizar un autoaprendizaje.
Una vez finalizado el autotest, el indica-
dor luminoso se apaga.
Una vez finalizada la detección, el
indicador luminoso se apaga.
Fallo permanente
Indicador luminoso del mando por cable
Ningún mando por
cable activado
Mando por cable
activado
Indicadores luminosos (referencias de 8 a 11)
Cortocircuito en la
entrada por cable de los
periféricos conectados
Indicadores luminosos de configuración
Bloqueo/desbloqueo de
los botones de progra-
mación
Compruebe el estado del cableado de la
barra sensora.
Si no hay ninguna barra sensora ca-
bleada, compruebe que haya un puente
entre los terminales 16 y 17.
Tras 3 min, la entrada de mando por cable
(terminales 12 y 13) permite controlar la
cancela en modo «hombre muerto».
Compruebe mecánicamente que el pun-
to de mando no tiene ningún bloqueo.
Si el punto de mando no tiene ningún
bloqueo, desconecte el punto de mando.
Si el indicador luminoso se apaga,
compruebe el cableado.
Compruebe el buen funcionamiento de
los periféricos conectados y su cableado.
Si los indicadores luminosos no dejan
de parpadear, corte la alimentación
eléctrica, retire la regleta de bornes
verde, espere 30 s y, a continuación,
conecte nuevamente la alimentación:
si los 4 indicadores luminosos dejan de
parpadear, compruebe el cableado de
las células y de los periféricos conecta-
dos a las entradas por cable.
Si los indicadores luminosos no dejan de
parpadear, corte la alimentación eléc-
trica, retire la regleta de bornes negra
(7-8-9), espere 30 s y, a continuación,
conecte nuevamente la alimentación:
si los 4 indicadores luminosos dejan de
parpadear, compruebe el cableado de
todos los periféricos conectados a este
sistema de alimentación.
Si los indicadores luminosos no dejan
de parpadear, corte la alimentación
eléctrica, retire la regleta de bornes
naranja (5-6), espere 30 s y, a continua-
ción, conecte nuevamente la alimen-
tación: si los 4 indicadores luminosos
dejan de parpadear, compruebe el
cableado de la luz naranja y, a conti-
nuación, conecte la regleta de bornes.
Realice un movimiento para comprobar
que no se produce un cortocircuito.
Si los cuatro indicadores luminosos
siguen parpadeando, póngase en
contacto con el servicio de asistencia
técnica de Somfy.
Si todos los indicadores luminosos de
configuración parpadean al pulsar un
botón de programación, los botones
están bloqueados. Desbloquéelos
(consulte el capítulo.10 Bloqueo de los
botones de programación, fig. 33)
