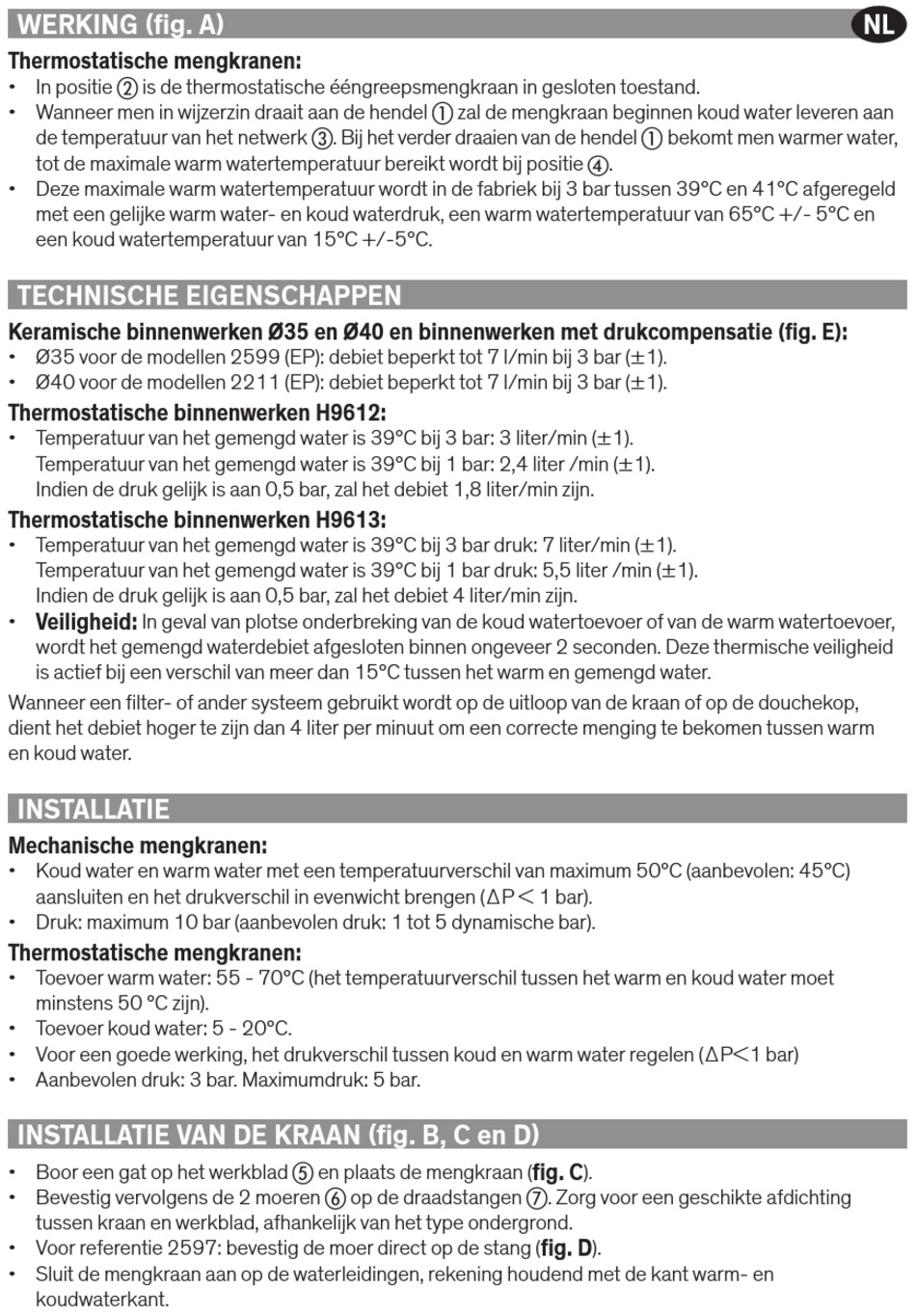

WERKING (fig. A)
Thermostatische mengkranen:
• In positie is de thermostatische ééngreepsmengkraan in gesloten toestand.
• Wanneer men in wijzerzin draait aan de hendel zal de mengkraan beginnen koud water leveren aan
de temperatuur van het netwerk . Bij het verder draaien van de hendel bekomt men warmer water,
tot de maximale warm watertemperatuur bereikt wordt bij positie .
• Deze maximale warm watertemperatuur wordt in de fabriek bij 3 bar tussen 39°C en 41°C afgeregeld
met een gelijke warm water- en koud waterdruk, een warm watertemperatuur van 65°C +/- 5°C en
een koud watertemperatuur van 15°C +/-5°C.
TECHNISCHE EIGENSCHAPPEN
Keramische binnenwerken Ø35 en Ø40 en binnenwerken met drukcompensatie (fig. E):
• Ø35 voor de modellen 2599 (EP): debiet beperkt tot 7 l/min bij 3 bar (±1).
• Ø40 voor de modellen 2211 (EP): debiet beperkt tot 7 l/min bij 3 bar (±1).
Thermostatische binnenwerken H9612:
• Temperatuur van het gemengd water is 39°C bij 3 bar: 3 liter/min (±1).
Temperatuur van het gemengd water is 39°C bij 1 bar: 2,4 liter /min (±1).
Indien de druk gelijk is aan 0,5 bar, zal het debiet 1,8 liter/min zijn.
Thermostatische binnenwerken H9613:
• Temperatuur van het gemengd water is 39°C bij 3 bar druk: 7 liter/min (±1).
Temperatuur van het gemengd water is 39°C bij 1 bar druk: 5,5 liter /min (±1).
Indien de druk gelijk is aan 0,5 bar, zal het debiet 4 liter/min zijn.
• Veiligheid: In geval van plotse onderbreking van de koud watertoevoer of van de warm watertoevoer,
wordt het gemengd waterdebiet afgesloten binnen ongeveer 2 seconden. Deze thermische veiligheid
is actief bij een verschil van meer dan 15°C tussen het warm en gemengd water.
Wanneer een filter- of ander systeem gebruikt wordt op de uitloop van de kraan of op de douchekop,
dient het debiet hoger te zijn dan 4 liter per minuut om een correcte menging te bekomen tussen warm
en koud water.
INSTALLATIE
Mechanische mengkranen:
• Koud water en warm water met een temperatuurverschil van maximum 50°C (aanbevolen: 45°C)
aansluiten en het drukverschil in evenwicht brengen ( P < 1 bar).
• Druk: maximum 10 bar (aanbevolen druk: 1 tot 5 dynamische bar).
Thermostatische mengkranen:
• Toevoer warm water: 55 - 70°C (het temperatuurverschil tussen het warm en koud water moet
minstens 50 °C zijn).
• Toevoer koud water: 5 - 20°C.
• Voor een goede werking, het drukverschil tussen koud en warm water regelen ( P<1 bar)
• Aanbevolen druk: 3 bar. Maximumdruk: 5 bar.
INSTALLATIE VAN DE KRAAN (fig. B, C en D)
• Boor een gat op het werkblad en plaats de mengkraan (fig. C).
• Bevestig vervolgens de 2 moeren op de draadstangen . Zorg voor een geschikte afdichting
tussen kraan en werkblad, afhankelijk van het type ondergrond.
• Voor referentie 2597: bevestig de moer direct op de stang (fig. D).
• Sluit de mengkraan aan op de waterleidingen, rekening houdend met de kant warm- en
koudwaterkant.
NL
