9.1.3 Analog-Ausgänge 4-20 mA (AO1-AO4)
Installation/Anschluss
☛ Belegung: Siehe 1.1.2 Pinbelegung
Analogen Ausgang einrichten
Sie können pro IO Modul bis zu 4 Analoge Ausgänge einstellen.
Voraussetzung: Die Option IO Modul ist installiert.

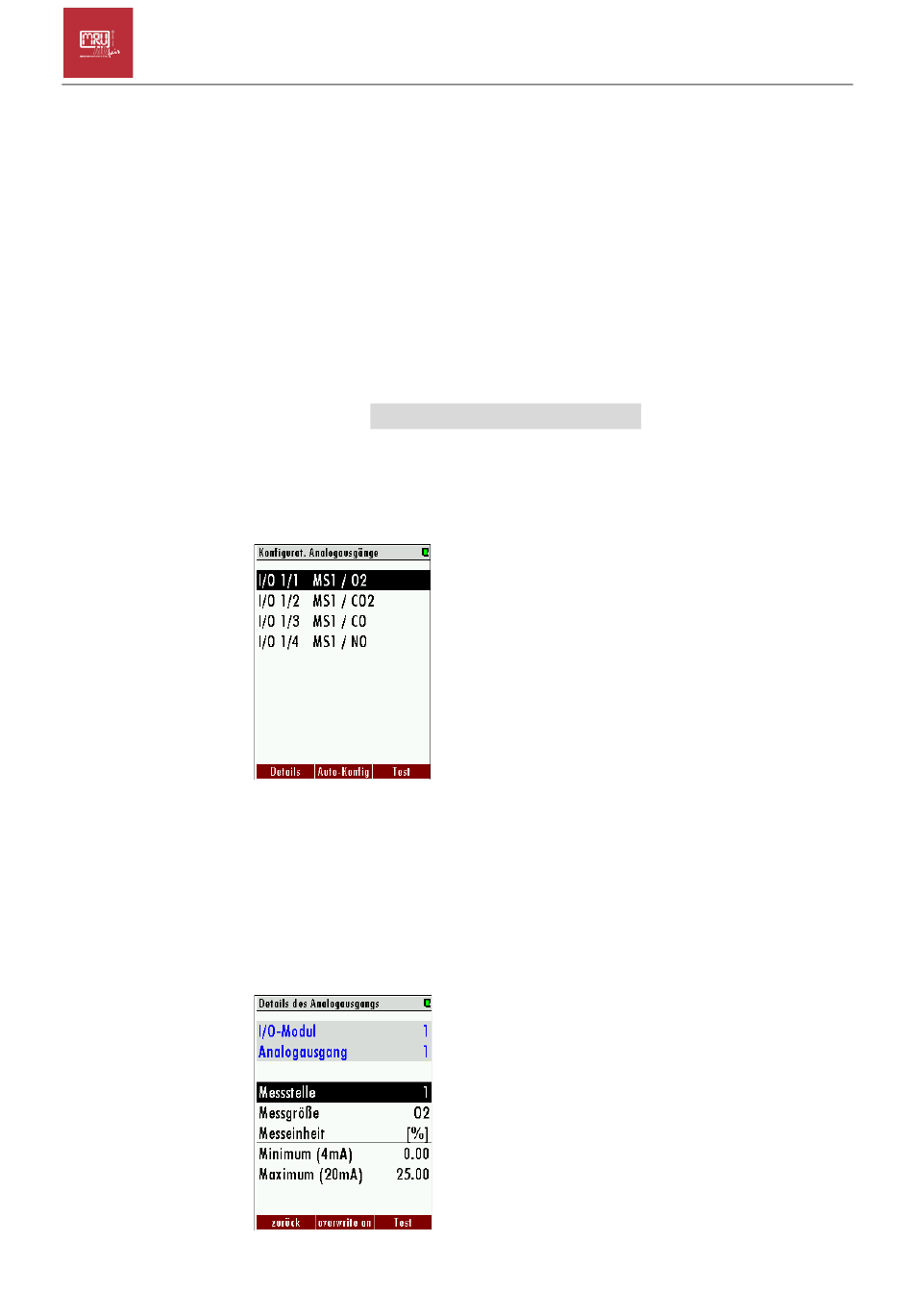

▶ Den Pfad „
EXTRAS / KONFIGURAT. ANALOGAUSGÄNGE
▶ Den jeweiligen IO Ausgang auswählen und mit „Details"
bestätigen.
Das Einstellungsfenster des IO Ausgangs erscheint.
Auswahlfenster: MS1 = Messstelle 1 , I/O 1/1 = erstes IO Modul am
ersten 4-20 mA Ausgang.
▶ Messstelle und Messgröße auswählen.
▶ Minimum (4 mA) und Maximum (20 mA) für die Messgröße
anlegen.
Der Analogausgang ist konfiguriert.
9 Optionen und Zusatzbeschreibungen
" öffnen
