9.3.3 Geräteeinstellungen
9.3.4 Spezielle Informationen zur Modbus-Slave-Funktion
Abb. 1: 03 = Verbindung A, 04 = , 05 = GND (isolierter Ground), 06 =
Positive Verbindung, 08 = Verbindung B.
Die Einstellungen sehen wie folgt aus:
▶ Unter dem Menü
Parameter einstellen.
ℹ Die Anfrageparameter steigen bei einem korrekten
Verbindungsaufbau.

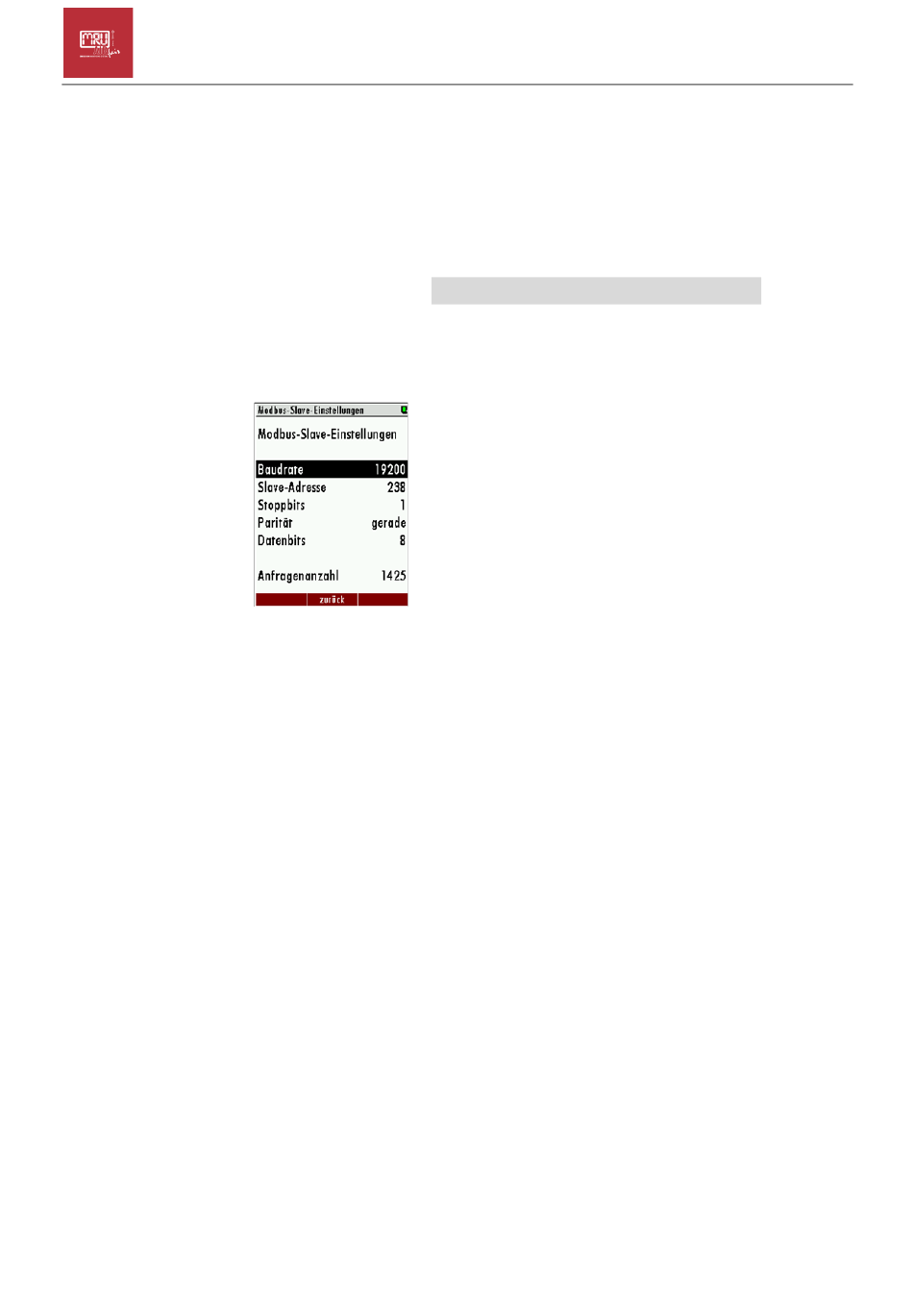

Abb. 2:
•
Das Messgerät kann als Modbus Slave arbeiten, indem es RS232
oder RS485 benutzt (möglich mit einem externen RS232/RS485
Adapter).
•
Unterstützt RS485 Schnittstelle mit 2/4 wire Funktion (half/full
duplex).
•
Unterstützt nur das binäre Modbus Protokoll (RTU).
•
Unterstützt den Modbus Befehl Read Holding Register (Befehl
Nr. 3).
•
Unterstützt den Modbus Befehl Read Input Register (Befehl Nr.
4).
•
Die Slave Modbus Addresse kann vom Benutzer definiert
werden von 1 bis 238.
Die Kommunikationsparameter können vom Benutzer
folgendermaßen definiert werden:
•
9600 oder 19200 baud (19200 empfohlen)
•
gerade, ungerade oder keine Parität
•
1 oder 2 Stopp-Bits.
•
Mit einem Lesekommando können max. 63 32-Bitwerte (126
Modbus Register) gelesen werden.
9 Optionen und Zusatzbeschreibungen
EXTAS/ALLGEMEINE EINSTELLUNGEN → MODBUS (F3)
