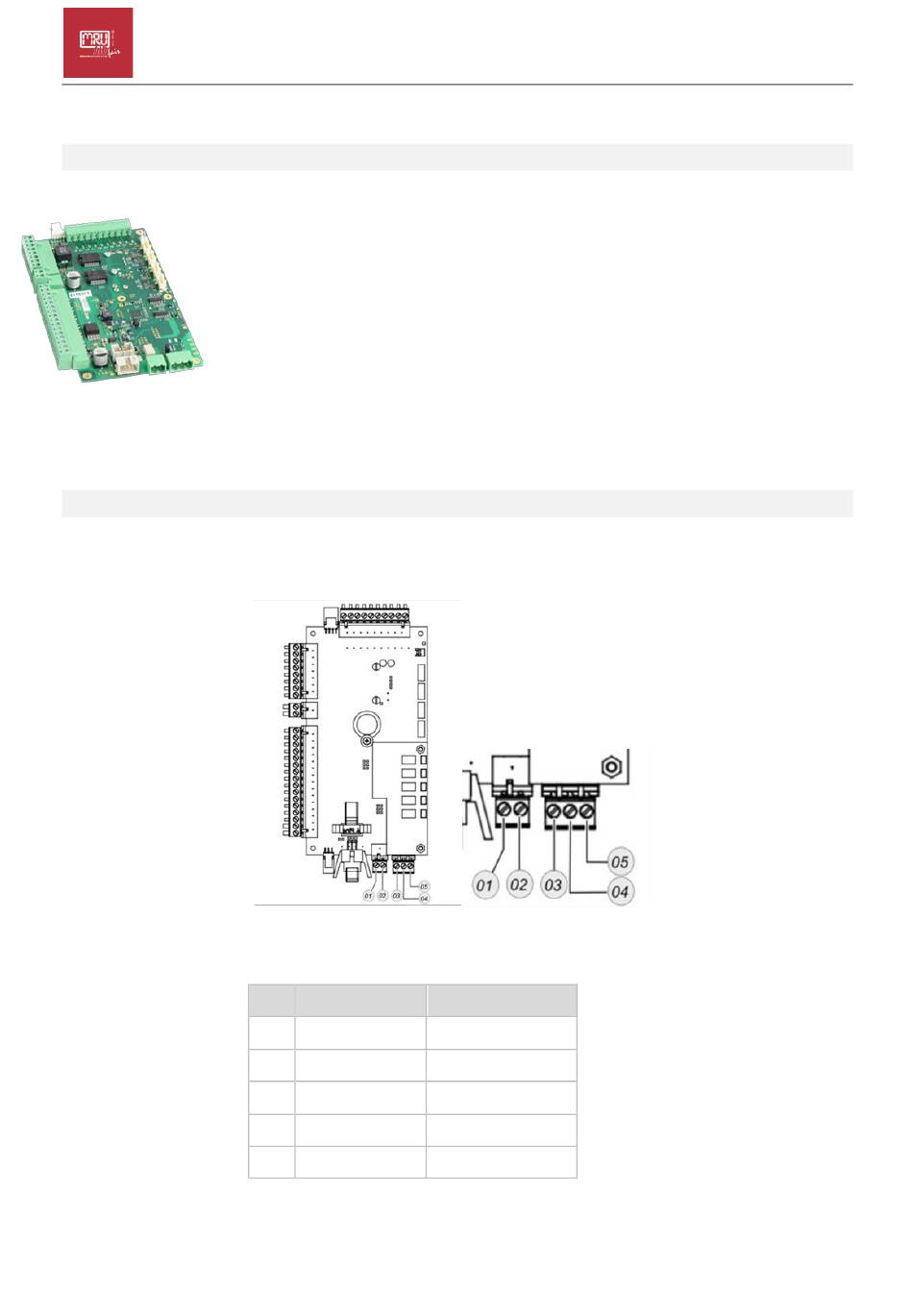

5.4 Alarm-Relais anschließen
5.5 RS-485-Schnittstelle anschließen
Sie finden den Alarm-Relais Anschluss und den RS-485 Anschluss am
Mainboard.
Das Alarm-Relay hat folgende Eigenschaften:
•
Potentialfrei
•
Max. 24 VDC
•
Max. 1 A
Über das Alarmrelais können im Fall eines Systemfehlers externe
Aktionen (z.B: optische Signalgeber) angeschlossen werden
☛ Modbus-Protokoll (RTU) siehe extra Handbuch.
ℹ Es handelt sich um Modbus-RTU.
#
Anschluss
1
Alarm Anschluss
2
Alarm Anschluss
3
RS-485
4
RS-485
5
RS-485
S
:
CHRITTE
Beschreibung
Alarm Anschluss 1
Alarm Anschluss 2
GND
B_EXT-
A_EXT+
5 Montage des Geräts
31
