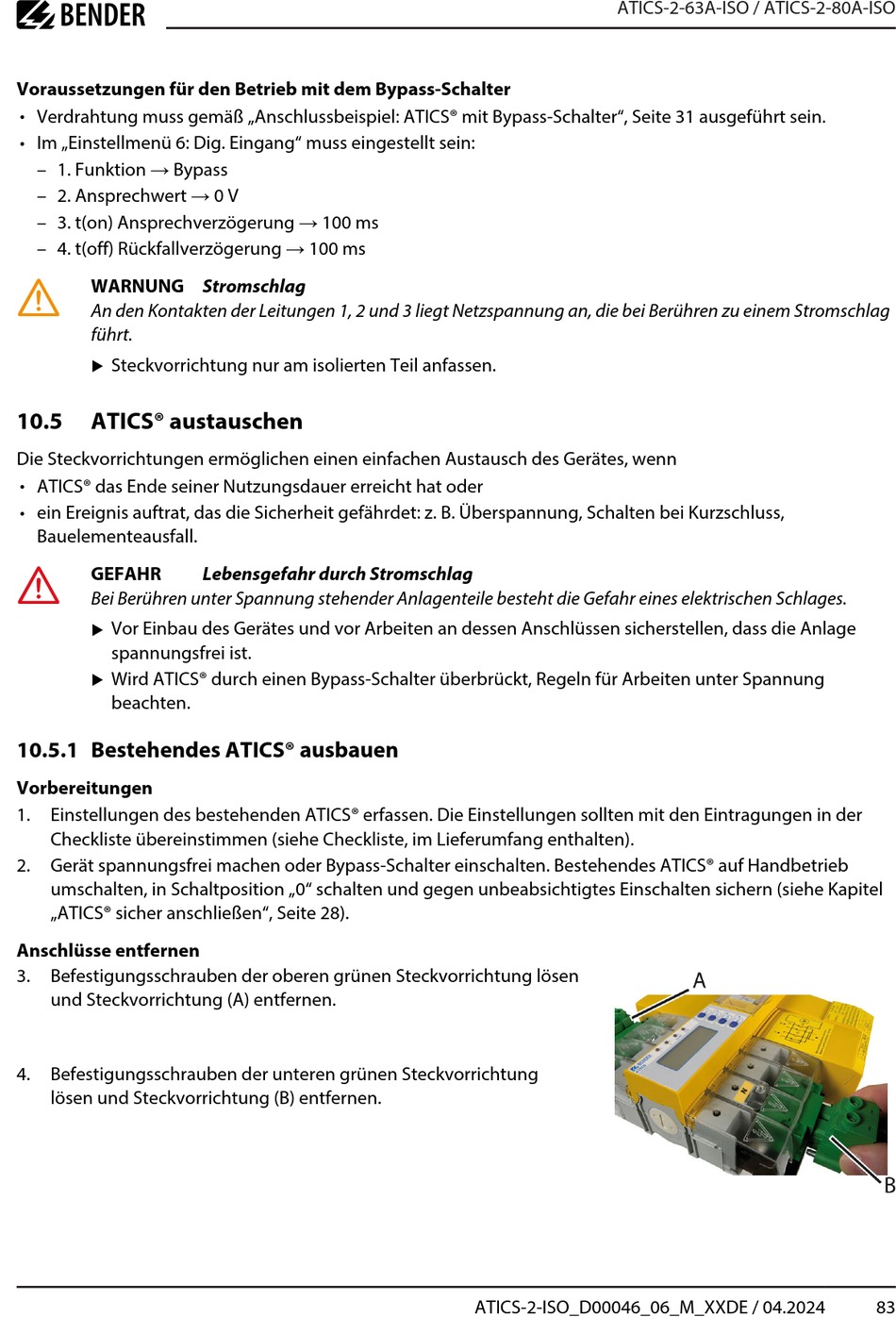

Bender ATICS-2-63A-ISO Handbuch Seite 83

Voraussetzungen für den Betrieb mit dem Bypass-Schalter
• Verdrahtung muss gemäß „Anschlussbeispiel: ATICS® mit Bypass-Schalter", Seite 31 ausgeführt sein.
• Im „Einstellmenü 6: Dig. Eingang" muss eingestellt sein:
– 1. Funktion → Bypass
– 2. Ansprechwert → 0 V
– 3. t(on) Ansprechverzögerung → 100 ms
– 4. t(off) Rückfallverzögerung → 100 ms
WARNUNG Stromschlag
An den Kontakten der Leitungen 1, 2 und 3 liegt Netzspannung an, die bei Berühren zu einem Stromschlag
führt.
Steckvorrichtung nur am isolierten Teil anfassen.
u
10.5 ATICS® austauschen
Die Steckvorrichtungen ermöglichen einen einfachen Austausch des Gerätes, wenn
• ATICS® das Ende seiner Nutzungsdauer erreicht hat oder
• ein Ereignis auftrat, das die Sicherheit gefährdet: z. B. Überspannung, Schalten bei Kurzschluss,
Bauelementeausfall.
GEFAHR
Bei Berühren unter Spannung stehender Anlagenteile besteht die Gefahr eines elektrischen Schlages.
Vor Einbau des Gerätes und vor Arbeiten an dessen Anschlüssen sicherstellen, dass die Anlage
u
spannungsfrei ist.
Wird ATICS® durch einen Bypass-Schalter überbrückt, Regeln für Arbeiten unter Spannung
u
beachten.
10.5.1 Bestehendes ATICS® ausbauen
Vorbereitungen
1. Einstellungen des bestehenden ATICS® erfassen. Die Einstellungen sollten mit den Eintragungen in der
Checkliste übereinstimmen (siehe Checkliste, im Lieferumfang enthalten).
2. Gerät spannungsfrei machen oder Bypass-Schalter einschalten. Bestehendes ATICS® auf Handbetrieb
umschalten, in Schaltposition „0" schalten und gegen unbeabsichtigtes Einschalten sichern (siehe Kapitel
„ATICS® sicher anschließen", Seite 28).
Anschlüsse entfernen
3. Befestigungsschrauben der oberen grünen Steckvorrichtung lösen
und Steckvorrichtung (A) entfernen.
4. Befestigungsschrauben der unteren grünen Steckvorrichtung
lösen und Steckvorrichtung (B) entfernen.
Lebensgefahr durch Stromschlag
ATICS-2-63A-ISO / ATICS-2-80A-ISO
ATICS-2-ISO_D00046_06_M_XXDE / 04.2024 83
