Inhaltszusammenfassung für Bender NGRM700

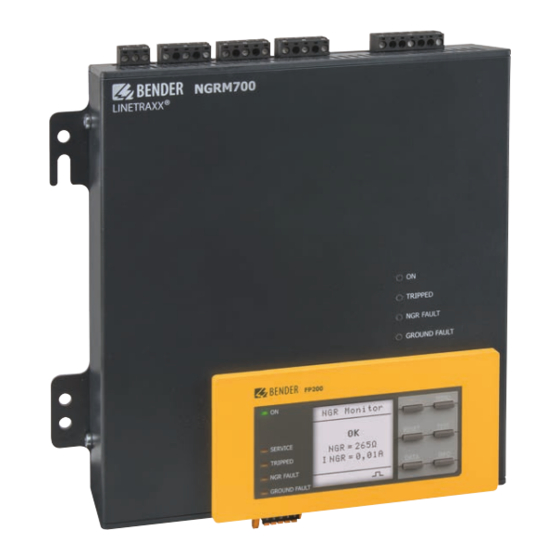

- Seite 1 NGRM700 (HRG) NGRM750 (LRG) Monitor für Erdungswiderstand (NGR) NGRM7xx_D00292_07_Q_XXDE/11.2022 Kurzanleitung DE...
-
Seite 2: Bestimmungsgemäße Verwendung
NGRM700 (HRG), NGRM750 (LRG) Bestimmungsgemäße Verwendung Sicherheitshinweise Der NGRM700 ist ausschließlich für den Einsatz in hoch- durch Stromschlag! ebensgefahr ohmig, der NGRM750 in niederohmig geerdeten Bei Berühren von unter Spannung stehenden Systemen bestimmt. In diesen Systemen überwacht der Anlagenteilen besteht die Gefahr NGRM7…... -
Seite 3: Maßbild Grundgerät
NGRM700 (HRG), NGRM750 (LRG) Maßbild Grundgerät Maßbild FP200-NGRM 3 (0.12) Einbaulage 5.8 (0.23) 144 (5.67) oben 35.6 (1.40) 135.5 (5.33) 66+0,5/-0 mm* 2.60+0,02/-0 in* 205 (8.07) 211 (8.31) 230 (9.06) 245 (9.65) * IP 65: 68+0,7/-0 mm 2,68+0,03/-0 in Anschluss ≤ 690 V Anschluss >... -
Seite 4: Auswahl Messstromwandler
NGRM700 (HRG), NGRM750 (LRG) Auswahl Messstromwandler Je nach zu überwachendem Netz ist ein passender Messstromwandler zu wählen. Alle gängigen Messstromwandler (sekundärseitig 50 mA oder 5 A) können verwendet werden. Folgendes Schema hilft bei der Auswahl: Netzform AC + DC 1…25 A 5…25 A... -
Seite 5: Menüübersicht
NGRM700 (HRG), NGRM750 (LRG) Menüübersicht , Methode, R 1. Daten Messwerte NGR rel sense, rms rel rms rel, fund fund rel fund fund rel, harm harm rel harm harm rel, L1L2 L2L3 , f, U L3L1 1-E rms 2-E rms 3-E rms 2. -
Seite 6: Ansprechwerte Einstellen (Menü 6.5)
NGRM700 (HRG), NGRM750 (LRG) HRG-System: Empfohlener Mindestwert R () = Eingeschränkter Temperaturbereich bei beliebiger (Auslöseniveau 50 %) Feldabgleichstemperatur ±20 K Die Temperaturen müssen innerhalb der Grenzen des Temperaturbereich –40…+70 °C, Arbeitstemperaturbereichs von –40…+70 °C liegen Feldabgleich bei 20 °C [für UL-Anwendungen –40…+60 °C]. -
Seite 7: Systemeinstellungen Der Relais (Menü 6.6)
NGRM700 (HRG), NGRM750 (LRG) 2. Systemeinstellungen der Relais (Menü 6.6) 5. Initiale Messung Die Werkseinstellung für die Relais ist Ruhestrom. Beim Gerätestart werden alle Messwerte erfasst. Bei einem Test schalten die Relais. Werkseinstellungen Ruhestrom: Relais ist im Normalbetrieb angezogen und wird bei einem Fehler deaktiviert Menü... -
Seite 8: Technische Daten
NGRM700 (HRG), NGRM750 (LRG) Technische Daten Menü Werkseinstellung Bemessungsspannung ...............690 V Menü 6.6: Systemeinstellungen Überspannungskategorie ................III Modus: Ruhestrom Nennversorgungsspannung U 1. Erdschluss-Relais Rel. Test: ein ≤ 2000 m ..............AC/DC, 24…240 V Modus: Ruhestrom ≤ 2000 m (für UL-Anwendungen) ......AC/DC, 48…240 V 2.
