ATICS-2-63A-ISO / ATICS-2-80A-ISO

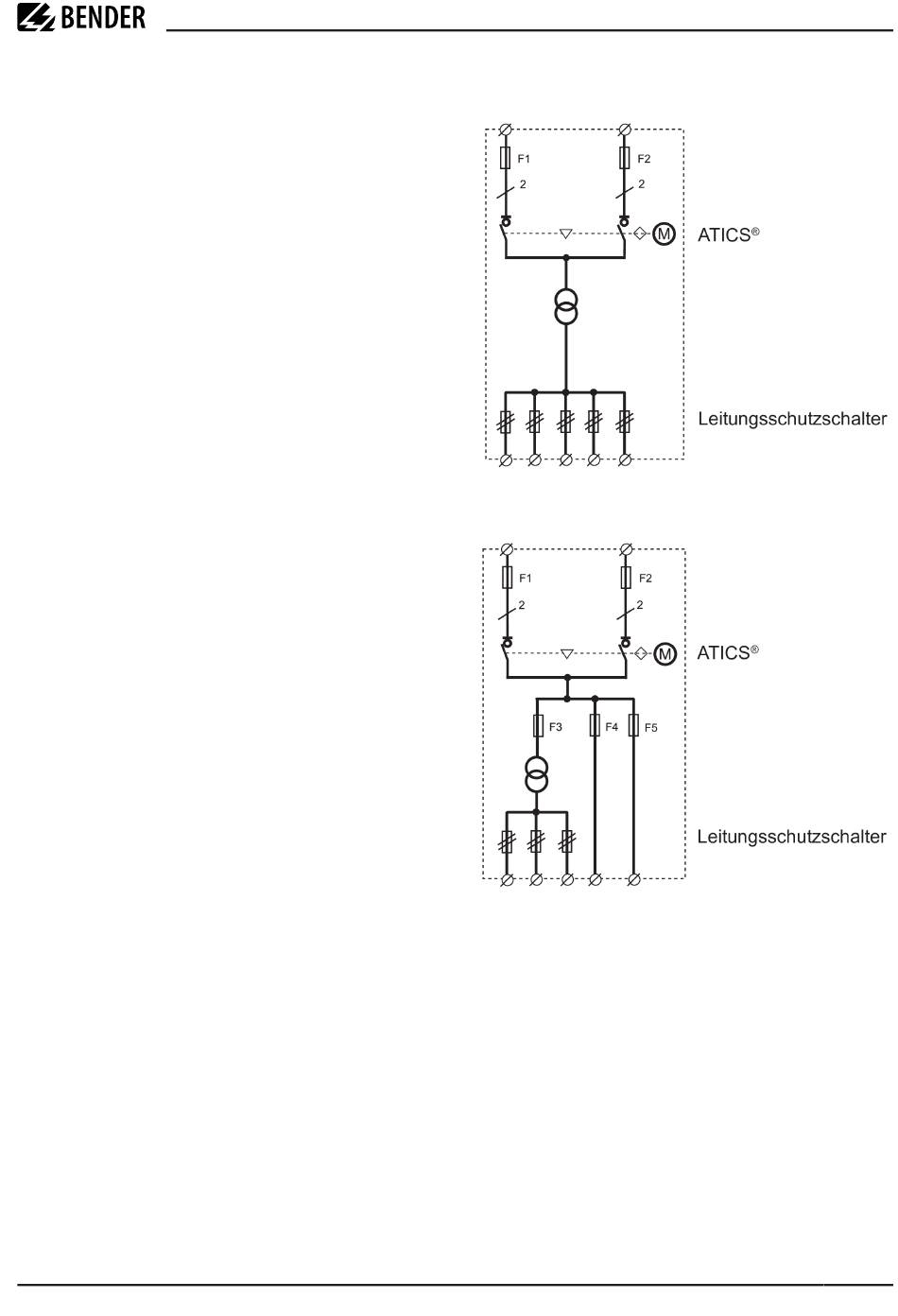

Wahl der Sicherung bei nur einem Verbraucher
Die Schaltung hat nur den einen Verbraucher „IT-
System-Transformator". Die Mindestgröße der
Sicherung des gewählten IT-System-Transformators
ist den Angaben des Transformatorenherstellers zu
entnehmen.
Der Bemessungsbetriebsstrom des ATICS® muss
größer oder gleich dem Bemessungsbetriebsstrom
des IT-System-Transformators sein. Die maximal
mögliche Vorsicherung F1 bzw. F2 ergibt sich aus den
Technischen Daten des ATICS®.
Wahl der Sicherung bei mehreren Verbrauchern
Diese Schaltung verzweigt in mehrere
Verbrauchergruppen. Somit wird jede Sicherung jeder
Verbrauchergruppe hinter die Umschalteinrichtung
verschoben. Unabhängig davon erreichnet sich
die maximal mögliche Vorsicherung wie oben
beschrieben.
Diese Sicherung F1 bzw. F2 muss mit der Sicherung
F3 (und natürlich auch mit F4 und F5) so abgestimmt
sein, dass eine selektive Abschaltung gewährleistet ist.
Die vom Hersteller vorgegebene Sicherung für den IT-
System-Transformator muss deshalb mindestens zwei
Stufen kleiner sein, als die nach obiger Methode für
ATICS® ermittelte Sicherung.
Natürlich muss der Gesamtnennstrom für die Umschalteinrichtung aus der Summe und dem
Gleichzeitigkeitsfaktor aller angeschlossener Verbrauchergruppen ermittelt werden und nach vorgenannter
Methode der notwendige bzw. der Mindestnennstrom ermittelt werden.
