Bender ATICS-2-63A-ISO Handbuch Seite 34

Montage und Anschluss

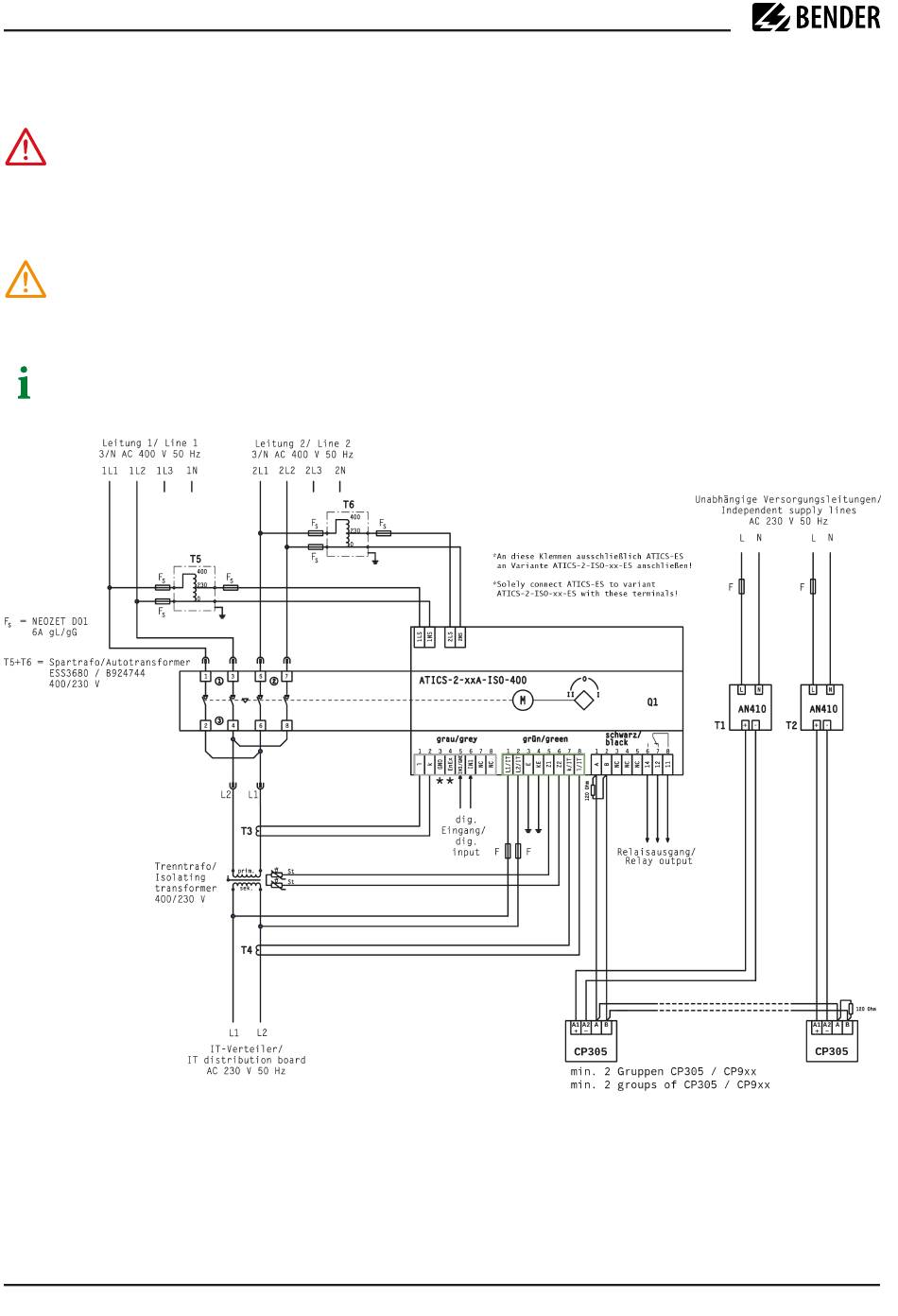

5.2.7 Anschlussbeispiel - ATICS® für 400-Volt-Systeme ohne N-Leiter
GEFAHR
Die Spannungsversorgung des ATICS® muss wie dargestellt direkt aus der angeschlossenen Leitung
(nicht aus einer anderen Phase) erfolgen. Wird dies nicht beachtet, ist die Spannungsüberwachung ohne
Funktion.
WARNUNG Zerstörungsgefahr bei falschem Anschluss
Die mit dem Zeichen „*" gekennzeichneten Klemmen sind ausschließlich für Bender-interne Zwecke
bestimmt. Wird dies nicht beachtet, kann ATICS® beschädigt werden.
Ausschließlich die im Anschlussbeispiel genannten Spartrafos T5 und T6 verwenden.
34 ATICS-2-ISO_D00046_06_M_XXDE / 04.2024
Gefahr unwirksamer Spannungsüberwachung
